Rozvaděč nástěnný multimediální série univers FWB, krytí IP30, třída izolace II, rozměry 800x800x161 mm, určený pro vnitřní prostředí. Oceloplechový barvy RAL 9010 (bílá). S oceloplechovými dveřmi s perforací pro lepší cirkulaci vzduchu. Určen pro běžné modulové přístroje do 125 A, s odděleným prostorem pro instalaci multimediálních prvků na montážní desky.
EAN
3250612740222
Balení
1 ks
Rozvaděč nástěnný FWB IP30, tř. II, multimed.,800x800x161, 120M+MP, perf. dveře FWB53K1
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Uzamykací systém 16 dostupné produkty -
Montážní deska pro rozvaděč 10 dostupné produkty -
Montážní příslušenství 8 dostupné produkty -
Oddělovací deska pro elektroměry/rozvaděče 2 dostupné produkty -
Příslušenství / náhradní díly pro nízkonapěťovou spínací techniku 1 dostupné produkty -
Kabelová přiruba pro rozvaděč 5 dostupné produkty
Dokončete svůj systém
-
FZ453N
Dveřní uzávěr, s klíčem typ 455 pro skříně univers IP44
-
FZ452NDveřní uzávěr, s klíčem typ 405 pro skříně univers IP44
-
FZ451NDveřní uzávěr, vnější čtyřhran 7mm pro skříně univers IP44
-
FZ450NDveřní uzávěr, trojhran 7mm pro skříně univers IP44
-
FZ449NDveřní uzávěr, doppelbart 3 mm pro skříně IP44
-
FZ597NDveřní zámek univers se 2 klíčky č. 1242E
-
FZ598NDveřní uzávěr se sklopným uchycením, náhradní díl
-
FZ821NPlombovatelný uzávěr s vnějším čtyřhranem, 8mm
-
FZ822NPlombovatelný uzávěr s vnějším čtyřhranem, 7mm
-
FZ823NPlombovatelný uzávěr na plochý šroubovák
-
FZ226Plombovatelný kryt zámku pro skříně univers IP44 (náhradní díl)
-
FZ530NUzávěr s T rukojetí pro skříně FWx/FP
-
FZ532NUzávěr s rukojetí pro skříně FWx/FP
-
FZ533NUzávěr s rukojetí pro skříně FWx/FP s uzamykáním, klíč číslo 1333
-
FZ534NVýklopná klika pro skříně FWB/FP pro půlcilindrický zámek
-
FZ535NVýklopná rukojeť pro skříně FWB/FP pro půlcylindrickou vložku, plombovatelná
-
UT26A
Montážní deska snížená 27mm, 115 x 210 mm, přes 1 řadu
-
UT26BMontážní deska snížená 27mm, 215 x 210 mm, přes 2 řady
-
UZ31M1Montážní deska, 1 pole 449x247 mm
-
UZ41M1Montážní deska, 1 pole 599x247 mm
-
UZ51M1Montážní deska, 1 pole 749x247 mm
-
UZ42M1Montážní deska, 2 pole 599x497 mm
-
UZ52M1Montážní deska, 2 pole 749x497 mm
-
UZ41M5Montážní panel perforovaný, 1 pole, 4 řady, 460x248 mm
-
UZ42M5Montážní panel perforovaný, 2 pole, 4 řady, 460x498 mm
-
UZ52M5Montážní panel perforovaný, 2 pole, 5 řad, 610x498 mm
-
UZ01A2
Držák krytu univers N, vrchní díl nízký
-
UZ01Z2Průchozí izolační držák DIN lišty, univers N, (2 ks)
-
UZ00Z2Koncový izolační držák DIN lišty, univers N, (2 ks)
-
UZ03A1Plastový spodní díl pro upevnění PVC krytu, univers N, se zajištěn
-
FZ803BDržáky pro vnější upevnění
-
U84TKoncový izolační držák DIN lišty, univers N, (2 ks)
-
UZ04A1Dvojitý plastový spodní díl krytů univers N s upevnění PE/N svorkovnic
-
VZ340Upevňovací sada 200 mm pro montáž přístrojů na perforovanou desku
-
FZ428
Kabelová příruba pro záda rozvaděče, pro kabely 20x 5-9 mm, IP44/54
-
FZ425Kabelová příruba rozvaděče, 13 průchodek, IP44/54
-
FZ460NPlastová příruba s 7 předlis. otvory pro kabelové průchodky IP44/54
-
FZ466NPlastová příruba s 16 předlis. otvory pro kabelové průchodky IP44/54
-
FZ468NPlastová příruba bez předlis. otvorů pro kabelové průchodky IP44/54
Technické vlastnosti
Připojení
-
Počet vstupů potrubí12
Instalace, montáž
-
Vhodné pro venkovní použitíNe
-
MontážMontáž na omítku
Elektrický proud
-
Jmenovitý proud125 A
Vybavení
-
Počet lišt10
-
Počet řad v rozvaděči5
-
Počet polí v šířce3
-
ZámekNe
-
Má neutrální svorkovniciAno
-
Má uzemňovací svorkovniciAno
-
Montážní deskaAno
Kapacita
-
Počet modulů120
Funkce
-
Má ochranný hlavní vypínačNe
-
Se vstupy potrubíAno
Rozměry
-
Výška800 mm
-
Šířka800 mm
-
Hloubka165 mm
-
Vestavěná výška800 mm
-
Vestavěná šířka800,00 mm
-
Vestavěná hloubka161 mm
-
Počet jednotek šířky36
Kryt, dveře
-
Počet dveří rozvaděče2
-
Typ rukojetiVýklopná rukojeť se západkou
-
Dveře/kryt průhlednéNe
-
Typ dveří rozvaděčeDvoukřídlé dveře, asymetrické
Konektivita
-
Druh montážeMontáž na omítku
Materiál
-
MateriálOcel
-
Kód RAL9010
-
BarvaBílá
-
Materiál montážní deskyAkrylonitril-styren-akrylát (ASA), Polycarbonat (PC)
-
Odolnost proti ultrafialovému zářeníNe
Bezpečnost
-
Třída izolaceTřída izolaceII
-
Mechanická odolnost IKIK07
-
Stupeň krytí IPIP31
-
Typ uzamčeníBez objímky proti zlomení, Bez zámku
-
Test žhavicím drátem750 °C
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

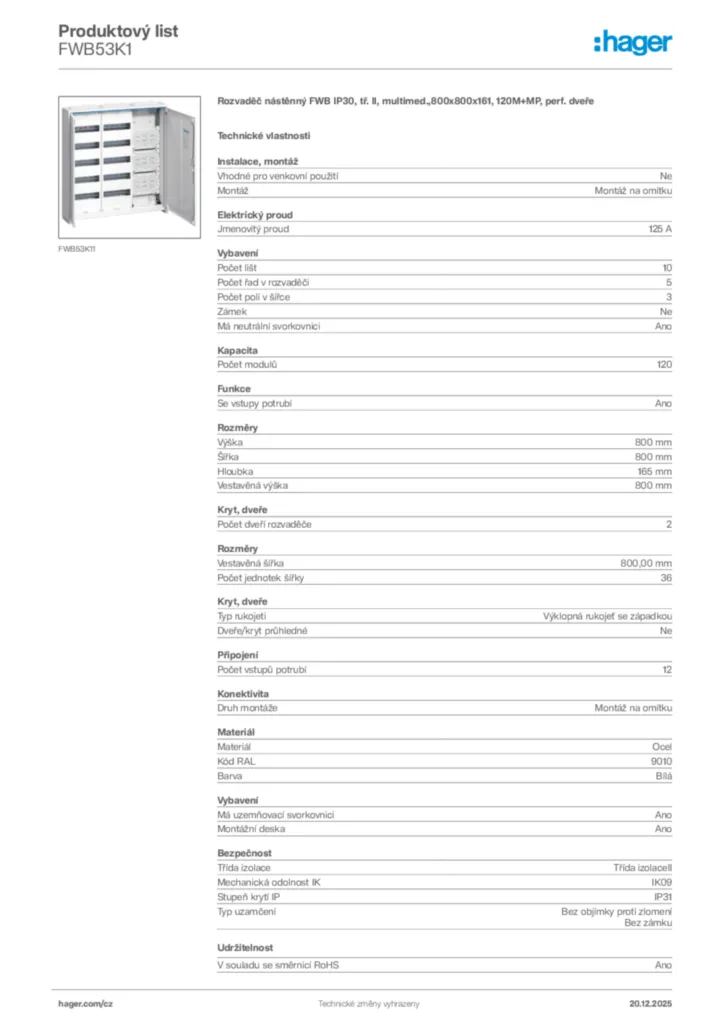

Datový list produktu
Hager Product data sheet FWB53K1
Rozvaděč nástěnný FWB IP30, tř. II, multimed.,800x800x161, 120M+MP, perf. dveře
PDF -
Instruction manual
Instruction manual International 2015-05-05
PDF3,08 MB
Instruction manual International 2015-05-08
PDF673,51 kB -
Installation manual
Installation manual International 2020-01-01
PDF4,94 MB
Installation manual International 2026-03-25
PDF1,88 MB -
Handbook
Handbook en-GB 2023-03-30
Handbook en-GB 2016-02-10
PDF23,14 MB
Handbook en-GB 2026-04-02
PDF34,65 MB -
Declaration of conformity
Declaration
Declaration of conformity International 2023-05-12
PDF332,34 kB
Declaration
Declaration of conformity International 2022-08-29
PDF143,25 kB
Declaration
Declaration of conformity International 2022-03-09
PDF1,44 MB
