    EAN
    3250612794744
    Balení
    1 ks
    • Řadové volně stojící rozvadě­čové skříně

    Skříňový rozvaděč univers, IP54, tř. ochr. I, 1900x600x600 FG22XD

    Přidat do seznamu
    Přidat do seznamu

    Přihlaste se pro vytvoření seznamu produktů

    Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager

    Vytvořit účet Přihlásit se

    Skříňový rozvaděč univers, IP54, tř. ochr. I, 1900x600x600

    FG22XD

    • Příslušenství
    • Technické vlastnosti
    • Environmentální hodnota
    • Dokumentace
    • Více produktů
    Stáhnout technický list

    Dokončete svůj systém

    Volitelné příslušenství

  • Zobrazit více (23)
    • Adaptér lišty DIN 1 dostupné produkty
    • Profil 1 dostupné produkty
    • Kabe­lová vstupní objímka 1 dostupné produkty
    • Horní panel / střecha pro rozvaděč 2 dostupné produkty
    • Kabe­lová přiruba pro rozvaděč 5 dostupné produkty
    • Uzamykací systém 4 dostupné produkty

    Dokončete svůj systém

    • Adaptér lišty DIN
    • Profil
    • Kabe­lová vstupní objímka
    • Horní panel / střecha pro rozvaděč
    • Kabe­lová přiruba pro rozvaděč
    • Uzamykací systém
    • Držák doku­mentů
    • Krycí/výpl­ňový panel / iden­tifi­kační proužek
    • Lišta DIN
    • Vložka pro zámkový systém
    • Součásti pro kabe­láž, kabe­lové vstupy a upevnění kabelů
    • UT90F

      Spojka nosných lišt, univers, dvojitá
      0,00 €  / *
    • MES-TSDP275

      Rozšiřující profi l pro hloubku 400mm, sada 2 ks
      0,00 €  / *
    • FZ413N

      Vývodka pro kabel průměru 30-70mm pro přírubu FZ408M a 415N, IP54
      0,00 €  / *
    • FZ742D

      Krycí deska pro skříň univers posuvná, IP54, 600x600, třída izolace I
      0,00 €  / *
    • FZ403WP

      Odvětrávací příruba, IP3x
      0,00 €  / *
    • FZ406M

      Plastová příruba předlis 15xM20 nebo 13xM20 a 2xM25, IP55
      0,00 €  / *
    • FZ404

      Kabelové příruba plná plastová IP55
      0,00 €  / *
    • FZ402

      Kabelová příruba vrchní/spodní, 45 průchodek, IP55
      0,00 €  / *
    • FZ408M

      Plastová příruba předlis 2xM25/32 a 1xM50/63, IP55
      0,00 €  / *
    • FZ415E

      Kabelová příruba univers pro 2 kabely 23-55 mm, tř.iz. I, oceloplechová, IP54
      0,00 €  / *
    • FZ537

      Výklopná klika pro skříně FR pro půlcilindrický zámek
      0,00 €  / *
    • FZ501

      Náhradní vložka do standardního uzávěru, doppelbart 3mm
      0,00 €  / *
    • FZ529N

      Náhradní vložka do standardního uzávěru, čtyřhran 8 mm
      0,00 €  / *
    • FZ534

      Výklopná klika pro skříně FG pro půlcilindrický zámek
      0,00 €  / *
    • FZ757M

      Kapsa na dokumenty magnetická, DIN A4 letter
      0,00 €  / *
    • FZ757A5

      Kapsa na dokumenty rozevírací k nalepení, DIN A5
      0,00 €  / *
    • FZ757A4

      Kapsa na dokumenty rozevírací k nalepení, DIN A4
      0,00 €  / *
    • FZ712N

      Ochranný kryt rozvaděče šířky 600 mm, 2 pole
      0,00 €  / *
    • UN06A

      Nosné lišty stavebnic. dílů v. 900 mm, (sada 2 ks)
      0,00 €  / *
    • UN02A

      Nosné lišty stavebnic. dílů v. 300 mm, (sada 2 ks)
      0,00 €  / *
    • FZ517

      Náhradní uzávěr pro záměnu za standardní vložku vnější čtyřhran 8x8 mm
      0,00 €  / *
    • FZ516

      Náhradní uzávěr pro záměnu za standardní vložku vnější čtyřhran 6x6 mm
      0,00 €  / *
    • FZ401

      Těsnicí zátky, univers, opravná sada kabelových přírub
      0,00 €  / *

    Technické vlastnosti

    Rozměry
    • Výška
      1 900 mm
    • Šířka
      600 mm
    • Hloubka
      600 mm
    • Tloušťka bočnice
      1,50 mm
    Bezpečnost
    • Stupeň krytí IP
      IP54
    • Třída izolace
      Třída izolaceI
    • Typ uzamčení
      Uzávěr dopple­bart 3 mm, Speci­ální nástroj
    • Mechanická odolnost IK
      IK10
    Vyba­vení
    • Počet polí v šířce
      2
    • Počet otvorů v desce příruby
      4
    • Počet řad v rozvaděči
      24
    Instalace, montáž
    • Montáž
      Montáž na podlahu
    • Vhodné pro venkovní použití
      Ne
    Mate­riál
    • Barva
      Světle šedá
    • Kód RAL
      7035
    • Povrch
      Práš­kové lakování
    • Mate­riál
      Ocel
    Kryt, dveře
    • Počet dveří rozvaděče
      1
    • Počet zámků
      1
    • Dveře/kryt průhledné
      Ne
    • Typ dveří rozvaděče
      Dvou­křídlé dveře, asyme­t­rické
    Elek­trický proud
    • Jmenovitý proud
      1 600 A

    Environmentální hodnota

    Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

    V souladu se směrnicí RoHS Ano

    Certifikace a dokumenty

    PEP - FWB enclosure,UNIVERS range, 5-rows 180 modules (English)
    PDF
    49,47 MB
    REACH declaration FG22XD
    PDF
    RoHS report FG22XD
    PDF

    Ke stažení

    • Obrázek FG22XD | Hager

      Obrázek produktu FG22XD

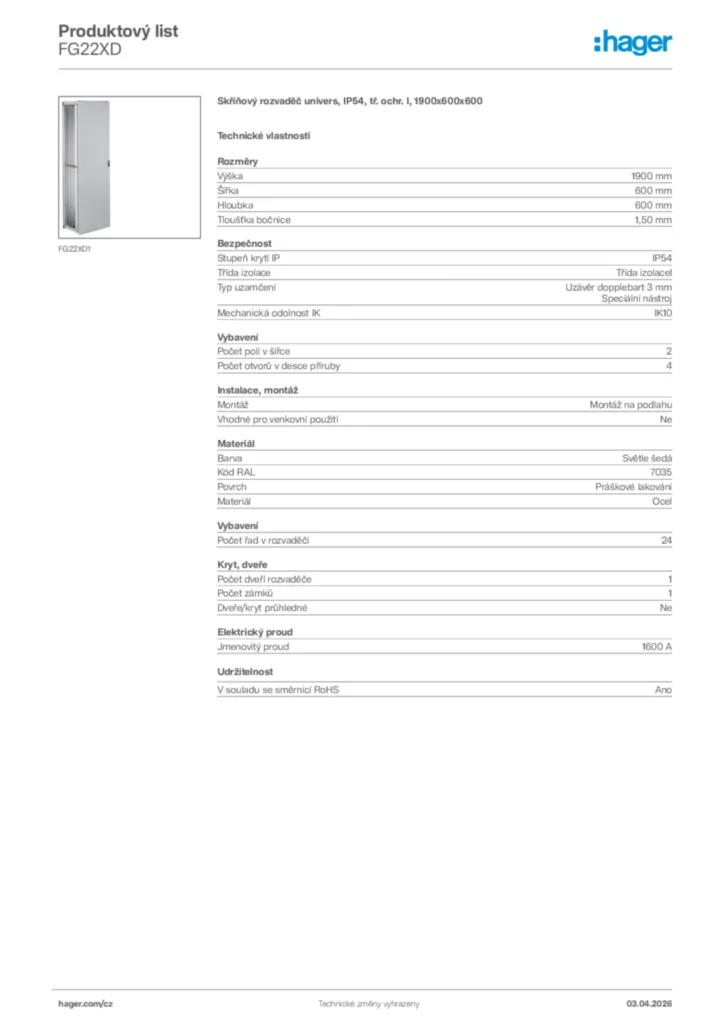

    • Datový list produktu

      Obrázek Hager Generováno - Datový list produktu FG22XD | Hager

      Hager Generováno - Datový list produktu FG22XD

      Skříňový rozvaděč univers, IP54, tř. ochr. I, 1900x600x600

      PDF

    • Instalační návod

      Obrázek Instalační návod International 2011-07-05 | Hager

      Instalační návod International 2011-07-05

      PDF
      10,75 MB

    • Prohlášení o shodě

      Obrázek Prohlášení o shodě en-GB 2026-03-06 | Hager

      Prohlášení o shodě en-GB 2026-03-06

      PDF
      709,43 kB
      Obrázek Prohlášení o shodě en-GB 2026-06-03 | Hager

      Prohlášení o shodě en-GB 2026-06-03

      PDF
      741,92 kB
    Více dokumentace

    Náhradní díl

    Zobrazit více

    Objevte více z této produktové řady

      5
    • 1
      FG26WE - Rozvaděčová skříň univers, IP41, tř. ochr. I, 2000x1600x400
      FG26WE
      Skříňový rozvaděč univers, IP41, tř. ochr. I, 2000x1600x400
    • 2
      FG21XE - Skříňový rozvaděč univers, IP41, tř. ochr. I, 2000x350x600
      FG21XE
      Skříňový rozvaděč univers, IP41, tř. ochr. I, 2000x350x600
    • 3
      FG24WE - Rozvaděčová skříň univers, IP41, tř. ochr. I, 2000x1100x400
      FG24WE
      Skříňový rozvaděč univers, IP41, tř. ochr. I, 2000x1100x400
    • 4
      FG24XE - Rozvaděčová skříň univers, IP41, tř. ochr. I, 2000x1100x600
      FG24XE
      Skříňový rozvaděč univers, IP41, tř. ochr. I, 2000x1100x600
    • 5
      FG21XD - Skříňový rozvaděč univers, IP54, tř. ochr. I, 1900x350x600
      FG21XD
      Skříňový rozvaděč univers, IP54, tř. ochr. I, 1900x350x600
