Výkonový stykač 3P, 80A/37kW (AC-3), 230 VAC EV080C
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Relé tepelného přetížení 5 dostupné produkty -
Pomocné zařízení pro zařízení rozvaděče 2 dostupné produkty -
Mechanické příslušenství pro nízkonapěťové komponenty 1 dostupné produkty
Dokončete svůj systém
Technické vlastnosti
Architektura
-
Typ pólu3P
Napětí
-
Provozní napětí AC12 - 690 V
-
Ovládací napětí AC230 - 230 V
-
Jmenovité impulzní výdržné napětí Uimp8 000 V
-
Typ napájecího napětí řídicího obvoduAC
-
Jmenovité izolační napětí690 V
Elektrický proud
-
Jmenovitý proud Ie při 110 V DC1 IEC 60947-4110 A
-
Jmenovitý proud Ie při 220 V DC1 IEC 60947-470 A
-
Jmenovitý pracovní proud Ie při 3P 220–230 V AC1 podle IEC 60947-4110 A
-
Jmenovitý pracovní proud Ie při 3P 220–230 V AC3 podle IEC 60947-480 A
-
Jmenovitý pracovní proud Ie při 3P 220–230 V AC4 podle IEC 60947-440 A
-
Přijatelná proudová zatížitelnost AC380 A
-
Jmenovitý pracovní proud Ie při 3P 380 – 400 V AC1 podle IEC 60947-4110 A
-
Jmenovitý pracovní proud Ie při 3P 380 – 400 V AC3 podle IEC 60947-480 A
-
Jmenovitý pracovní proud Ie při 3P 380 – 400 V AC4 podle IEC 60947-440 A
Rozměry
-
Délka pásku hlavního obvodu24 mm
-
Hloubka175 mm
Frekvence
-
Frekvence50 - 60 Hz
Výkon
-
Celkový ztrátový výkon při jmenovitém proudu14,80 W
-
Rozptýlený výkon na cívku5,80 W
-
Jmenovitý provozní výkon pro 3P při 220–230 V AC1 podle IEC 60947-442 kW
-
Jmenovitý provozní výkon pro 3P při 220–230 V AC4 podle IEC 60947-411,50 kW
-
Provozní spotřeba26 VA
-
Jmenovitý provozní výkon pro 3P při 380–400 V AC1 podle IEC 60947-472 kW
-
Spotřeba při ovládání310 VA
-
Jmenovitý provozní výkon pro 3P při 220–230 V AC3 podle IEC 60947-425 kW
-
Jmenovitý provozní výkon pro 3P při 380–400 V AC4 podle IEC 60947-420 kW
Instalace, montáž
-
Jmenovitý utahovací moment ovládacího a pomocného kontaktního obvodu1,20 - 1,20 Nm
-
Jmenovitý utahovací moment hlavního obvodu14 - 14 Nm
Konektivita
-
Typ připojeníŠroubová svorka
-
Typ připojení řídicího a pomocného kontaktuŠroubová svorka
Připojení
-
Typ kontaktu3S
-
Odizolovaná délka řídicího a pomocného spojovacího kabelu10 mm
-
Průřez vstupu a výstupu se šrouby, pro flexibilní vodiče16 - 95 mm²
-
Připojovací průřez vstupu a výstupu se šrouby, u plného vodiče0,75 - 4 mm²
Vybavení
-
Počet pomocných kontaktů jako spojovací0
-
Počet pomocných kontaktů jako rozpojovací0
-
Počet kontaktů NO3
-
Počet kontaktů NC0
Bezpečnost
-
Stupeň krytí IPIP00
Podmínky použití
-
Provozní teplota-25 - 60 °C
-
Stupeň znečištění podle IEC 60664/IEC 60947-23
-
Skladovací/přepravní teplota-40 - 80 °C
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

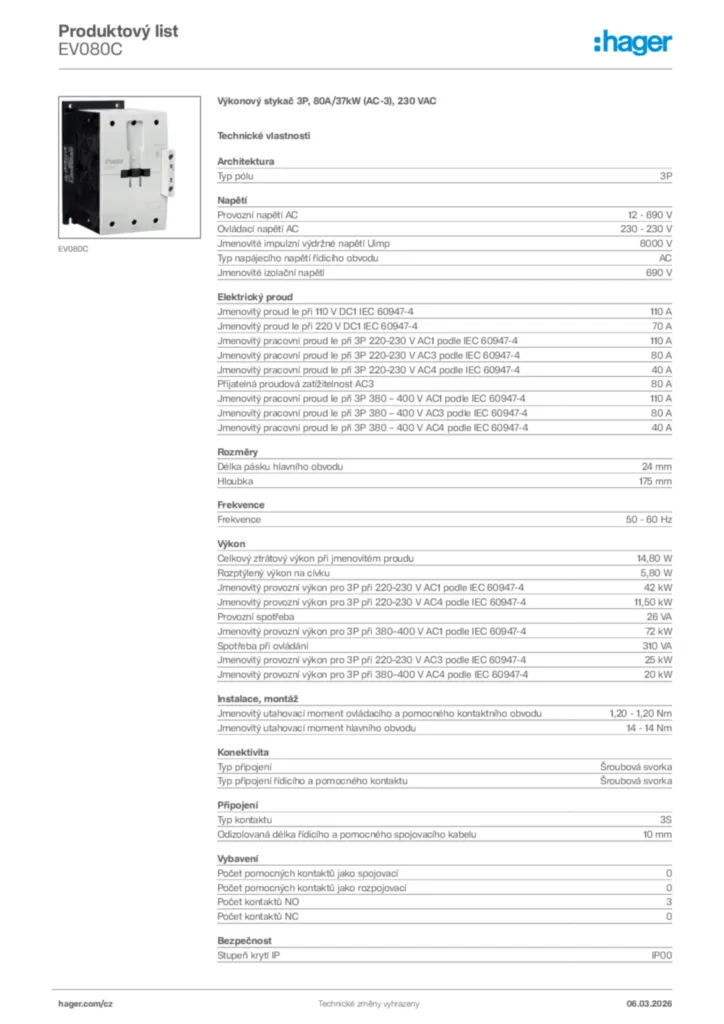

Product datasheet
