EV00901C - Výkonový stykač 3P + 1R, 9A/4kW (AC-3), 230VAC

Výkonový stykač 3P + 1R, 9A/4kW (AC-3), 230VAC EV00901C

Name: EV00901C
Brand: Hager
SKU: EV00901C

EAN

3250612235858

Balení

1 ks

Přidat do seznamu

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

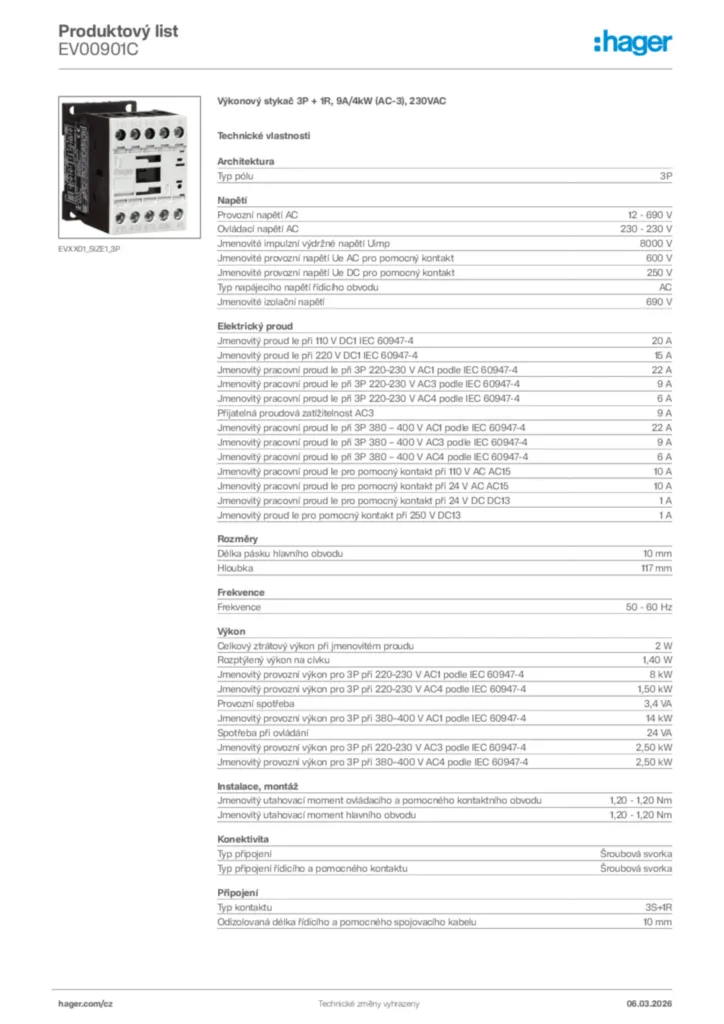

Stáhnout technický list

Dokončete svůj systém

Volitelné příslušenství

Pomocné zařízení pro zařízení rozvaděče 4 dostupné produkty
Mechanické příslušenství pro nízkonapěťové komponenty 1 dostupné produkty
Modul přepěťové ochrany 1 dostupné produkty
Pomocný kabelový adaptér 1 dostupné produkty
Relé tepelného přetížení 12 dostupné produkty

Technické vlastnosti

Typ pólu

3P

Provozní napětí AC

690 - 690 V
Ovládací napětí AC

230 - 230 V
Jmenovité impulzní výdržné napětí Uimp

8 000 V
Jmenovité provozní napětí Ue AC pro pomocný kontakt

600 V
Jmenovité provozní napětí Ue DC pro pomocný kontakt

250 V
Typ napájecího napětí řídicího obvodu

AC
Jmenovité izolační napětí

690 V

Jmenovitý proud Ie při 110 V DC1 IEC 60947-4

20 A
Jmenovitý proud Ie při 220 V DC1 IEC 60947-4

15 A
Jmenovitý pracovní proud Ie při 3P 220–230 V AC1 podle IEC 60947-4

22 A
Jmenovitý pracovní proud Ie při 3P 220–230 V AC3 podle IEC 60947-4

9 A
Jmenovitý pracovní proud Ie při 3P 220–230 V AC4 podle IEC 60947-4

6 A
Přijatelná proudová zatížitelnost AC3

9 - 9 A
Jmenovitý pracovní proud Ie při 3P 380 – 400 V AC1 podle IEC 60947-4

22 A
Jmenovitý pracovní proud Ie při 3P 380 – 400 V AC3 podle IEC 60947-4

9 A
Jmenovitý pracovní proud Ie při 3P 380 – 400 V AC4 podle IEC 60947-4

6 A
Jmenovitý pracovní proud Ie pro pomocný kontakt při 110 V AC AC15

10 A
Jmenovitý pracovní proud Ie pro pomocný kontakt při 24 V AC AC15

10 A
Jmenovitý pracovní proud Ie pro pomocný kontakt při 24 V DC DC13

1 A
Jmenovitý proud Ie pro pomocný kontakt při 250 V DC13

1 A

Délka pásku hlavního obvodu

10 mm
Hloubka

117 mm

Frekvence

50 - 60 Hz

Celkový ztrátový výkon při jmenovitém proudu

2 W
Rozptýlený výkon na cívku

1,40 W
Jmenovitý provozní výkon pro 3P při 220–230 V AC1 podle IEC 60947-4

8 kW
Jmenovitý provozní výkon pro 3P při 220–230 V AC4 podle IEC 60947-4

1,50 kW
Jmenovitý provozní výkon pro 3P při 380–400 V AC1 podle IEC 60947-4

14 kW
Jmenovitý provozní výkon pro 3P při 220–230 V AC3 podle IEC 60947-4

2,50 kW
Jmenovitý provozní výkon pro 3P při 380–400 V AC4 podle IEC 60947-4

2,50 kW

Jmenovitý utahovací moment ovládacího a pomocného kontaktního obvodu

1,20 - 1,20 Nm
Jmenovitý utahovací moment hlavního obvodu

1,20 - 1,20 Nm

Typ připojení

Šroubová svorka
Typ připojení řídicího a pomocného kontaktu

Šroubová svorka

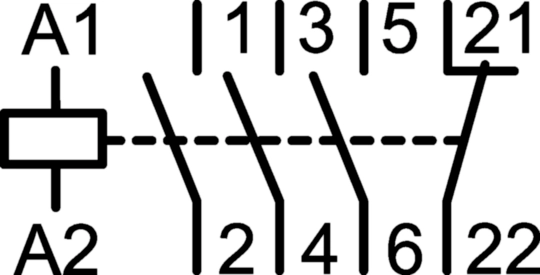

Typ kontaktu

3S+1R
Odizolovaná délka řídicího a pomocného spojovacího kabelu

10 mm

Počet pomocných kontaktů jako spojovací

0
Počet pomocných kontaktů jako rozpojovací

1
Počet kontaktů NO

3
Počet kontaktů NC

0

Stupeň krytí IP

IP20

Provozní teplota

-25 - 60 °C
Stupeň znečištění podle IEC 60664/IEC 60947-2

3
Skladovací/přepravní teplota

-40 - 80 °C

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano

V souladu s nařízením REACH Ano

Certifikace a dokumenty

PEP International 2020-09-23

PDF

352,93 kB

REACH declaration EV00901C (english)

PDF

103,10 kB

RoHS declaration EV00901C (english)

PDF

103,59 kB
