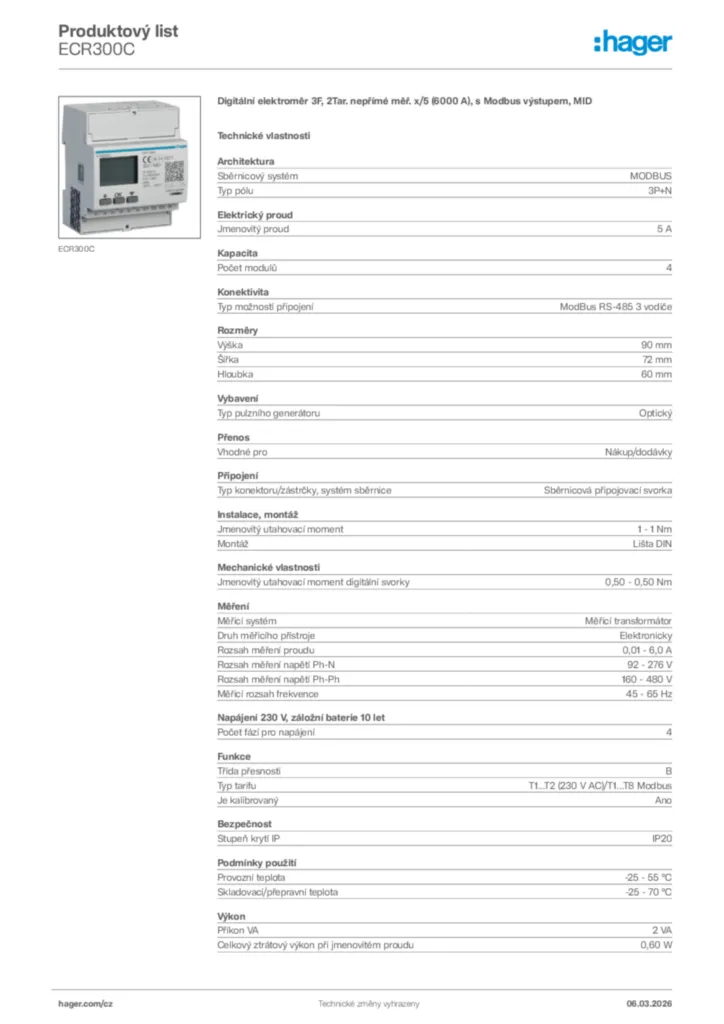

Digitální elektroměr 3F, 2Tar. nepřímé měř. x/5 (6000 A), s Modbus výstupem, MID ECR300C
EAN
3250612231454
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Technické vlastnosti
Architektura
-
Sběrnicový systémMODBUS
-
Typ pólu3P+N
Elektrický proud
-
Jmenovitý proud5 A
-
Maximální proud měřicího obvodu6 A
Kapacita
-
Počet modulů4
Konektivita
-
Typ připojeníModBus RS-485 3 vodiče
Rozměry
-
Výška90 mm
-
Šířka72 mm
-
Hloubka60 mm
Hlavní elektrické atributy
-
Typ pulzního generátoruOptický
Přenos
-
Vhodné proNákup/dodávky
Připojení
-
Typ konektoru/zástrčky, systém sběrniceSběrnicová připojovací svorka
Instalace, montáž
-
Jmenovitý utahovací moment1 - 1 Nm
Mechanické vlastnosti
-
Jmenovitý utahovací moment digitální svorky0,50 - 0,50 Nm
Měření
-
Měřicí systémMěřicí transformátor
-
Druh měřicího přístrojeElektronicky
-
Rozsah měření proudu0,01 - 6,0 A
-
Rozsah měření napětí Ph-N92 - 276 V
-
Rozsah měření napětí Ph-Ph160 - 480 V
-
Měřicí rozsah frekvence45 - 65 Hz
Napájení 230 V, záložní baterie 10 let
-
Počet fází pro napájení4
Funkce
-
Třída přesnostiB
-
Typ tarifuT1...T2 (230 V AC)/T1...T8 Modbus
-
Je kalibrovanýAno
Bezpečnost
-
Stupeň krytí IPIP20
Podmínky použití
-
Provozní teplota-25 - 55 °C
-
Teplota skladu/transportu-25 - 70 °C
Výkon
-
Příkon VA2 VA
-
Celkový ztrátový výkon při jmenovitém proudu0,60 W
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-
Přílohy k výrobku
Modbus table Summary V1 14
Přílohy k výrobku International 2022-10-04
PDF836,11 kB
Přílohy k výrobku International 2024-04-22
XLS177,00 kB -
Manuál
Installer leaflet ECR300C
Manuál de-DE, en-GB 2024-01-29
PDF3,09 MB -
Prohlášení o shodě
EU Declaration of Conformity
Prohlášení o shodě en-GB 2024-04-15
PDF465,71 kB
