Digitální elektroměr 3x 1F, 2Tar. přímé měř. do 80 A, s Modbus výstupem ECR180T

EAN

3250612230440

Balení

1 ks

Příslušenství
Technické vlastnosti
Dokumentace
Více produktů

Stáhnout technický list

Dokončete svůj systém

Kompatibilní s 1 dostupné produkty

Technické vlastnosti

Sběrnicový systém

MODBUS
Typ pólu

3x 1P+N

Jmenovitý proud

80 A
Maximální proud měřicího obvodu

80 A

Počet modulů

4

Typ připojení

Přímé připojení
Typ možností připojení

ModBus RS-485 3 vodiče

Výška

92 mm
Šířka

72 mm
Hloubka

60 mm

Typ pulzního generátoru

Optický

Vhodné pro

Nákup/dodávky

Průřez měřicího vstupu

33 - 33 mm²
Průřez měřicího výstupu

33 - 33 mm²
Typ konektoru/zástrčky, systém sběrnice

Sběrnicová připojovací svorka

Jmenovitý utahovací moment

2 - 2 Nm
Montáž

Lišta DIN

Jmenovitý utahovací moment digitální svorky

0,50 - 0,50 Nm

Měřicí systém

Přímé měření
Druh měřicího přístroje

Elektronicky
Rozsah měření proudu

0,25 - 80,0 A
Rozsah měření napětí Ph-N

92 - 276 V
Měřicí rozsah frekvence

45 - 65 Hz

Počet fází pro napájení

1

Třída přesnosti

B
Typ tarifu

T1...T2 (230 V AC)/T1...T4 Modbus
Je kalibrovaný

Ano

Stupeň krytí IP

IP20

Provozní teplota

-25 - 55 °C
Skladovací/přepravní teplota

-25 - 70 °C

Příkon VA

2 VA
Celkový ztrátový výkon při jmenovitém proudu

1 W

Frekvence

50 - 50 Hz

Ke stažení

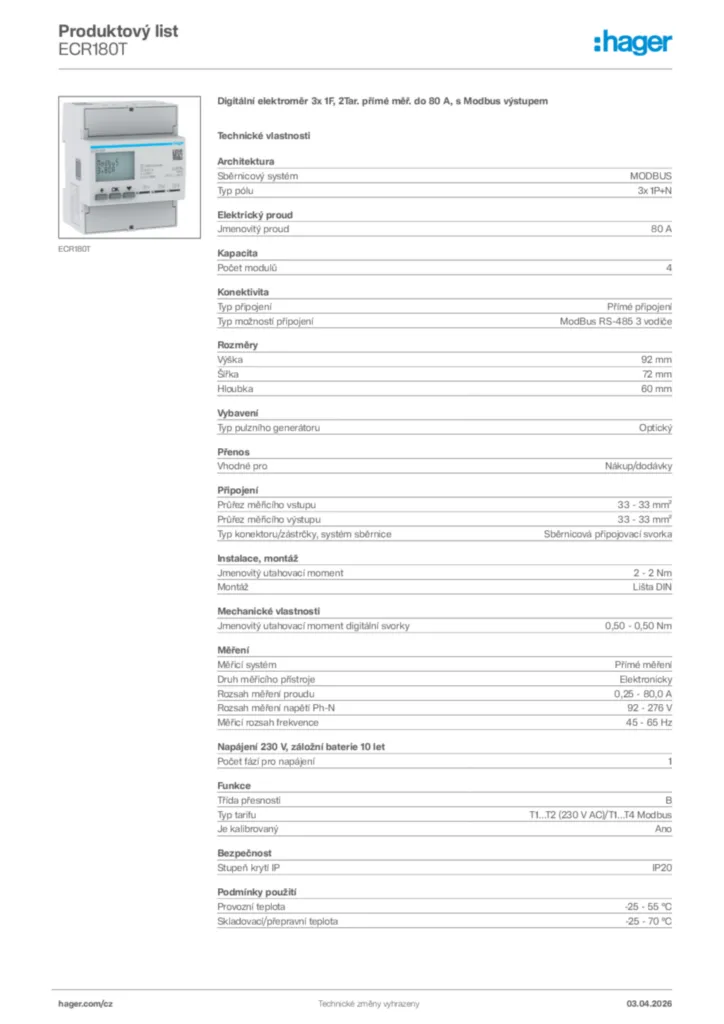

Obrázek produktu ECR180T
Product datasheet

Hager Produktový list ECR180T

Digitální elektroměr 3x 1F, 2Tar. přímé měř. do 80 A, s Modbus výstupem

PDF
Installation manual

Instalační příručka International 2021-05-17

PDF

1,35 MB
Přílohy k výrobku

Modbus table Summary V1 14

Přílohy k výrobku International 2022-10-04

PDF

836,11 kB

Přílohy k výrobku International 2024-04-22

XLS

177,00 kB
Declaration of conformity

Declaration

Prohlášení o shodě International 2020-01-01

PDF

110,84 kB

Více dokumentace
