Digitální elektroměr 1F, 1Tar. přímé měř. do 40 A, s M-Bus výstupem, MID ECM140D
EAN
3250612231294
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Energetický management 1 dostupné produkty
Technické vlastnosti
Architektura
-
Sběrnicový systémM-BUS
-
Typ pólu1P+N
Elektrický proud
-
Jmenovitý proud40 A
-
Maximální proud měřicího obvodu40 A
Kapacita
-
Počet modulů1
Konektivita
-
Typ připojeníPřímé připojení
Rozměry
-
Výška92 mm
-
Šířka18 mm
-
Hloubka60 mm
Vybavení
-
Typ pulzního generátoruOptický
Přenos
-
Vhodné proNákup/dodávky
Připojení
-
Průřez měřicího vstupu16 - 16 mm²
-
Průřez měřicího výstupu16 - 16 mm²
-
Typ konektoru/zástrčky, systém sběrniceSběrnicová připojovací svorka
Instalace, montáž
-
Jmenovitý utahovací moment1 - 1 Nm
-
MontážLišta DIN
Mechanické vlastnosti
-
Jmenovitý utahovací moment digitální svorky0,50 - 0,50 Nm
Měření
-
Měřicí systémPřímé měření
-
Druh měřicího přístrojeElektronicky
-
Rozsah měření proudu0,25 - 40,0 A
-
Rozsah měření napětí Ph-N92 - 276 V
-
Měřicí rozsah frekvence45 - 65 Hz
Napájení 230 V, záložní baterie 10 let
-
Počet fází pro napájení1
Funkce
-
Třída přesnostiB
-
Typ tarifu- /T1...T2 M-BUS
-
Je kalibrovanýAno
Bezpečnost
-
Stupeň krytí IPIP20
Podmínky použití
-
Provozní teplota-25 - 55 °C
-
Skladovací/přepravní teplota-25 - 70 °C
Výkon
-
Příkon VA2 VA
-
Celkový ztrátový výkon při jmenovitém proudu1 W
Frekvence
-
Frekvence50 - 50 Hz
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

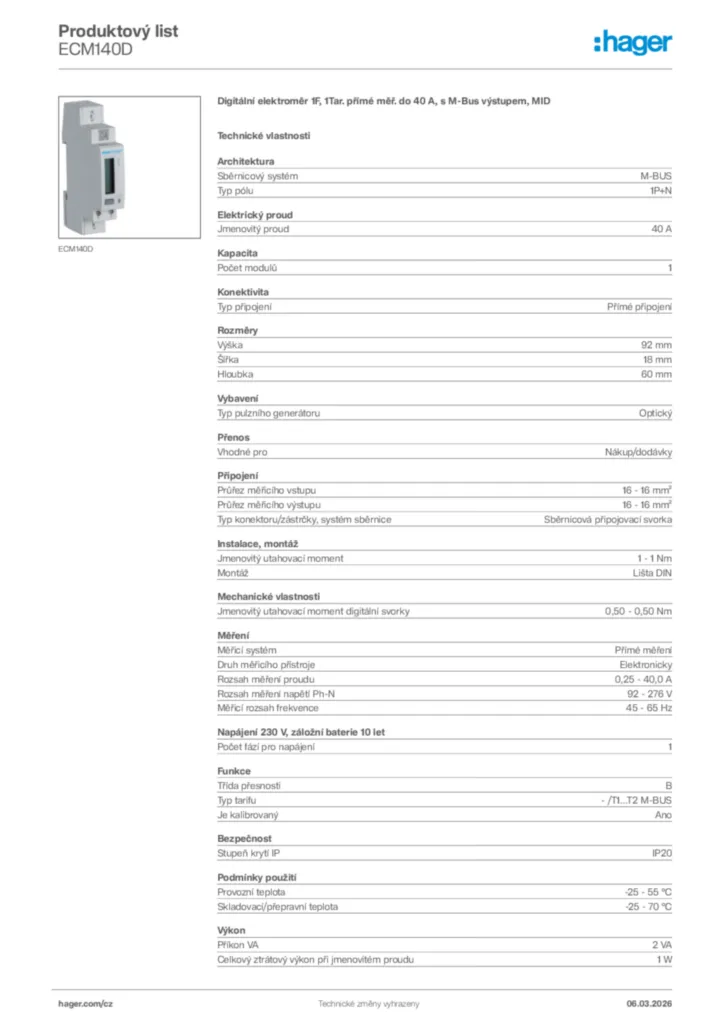

Product datasheet
Hager Produktový list ECM140D
Digitální elektroměr 1F, 1Tar. přímé měř. do 40 A, s M-Bus výstupem, MID
PDF -
Installation manual
Instalační příručka International 2019-09-26
PDF828,30 kB -
Přílohy k výrobku
Přílohy k výrobku International 2020-01-01
XLS187,00 kB -
Manuál
Installer Leaflet ECM140D
Manuál de-DE, en-GB 2024-01-11
PDF2,06 MB -
Declaration of conformity
EU Declaration of Conformity
Prohlášení o shodě en-GB 2024-04-15
PDF451,44 kB
