Podna kutija E09 (200x253 mm), posebno je dizajnirana za podne obloge debljine 5 mm i izrađena je od poliamida (PA) u željezno sivoj boji RAL7011. Podna kutija velike otpornosti i izdržljivosti idealna je za integraciju u moderna kancelarijska okruženja jer je diskretno i efikasno rješenje za razvod energije i podataka.
EAN
4012002244401
Pakovanje
1 Komad
Podna kutija E09 za 18 modula, 200x253mm, za podnu oblogu 5mm, siva VE09057011
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
na zahtjev
Kompletirajte vaš sistem
Kompatibilni proizvodi
-
Vezani proizvodi 2 dostupni proizvodi
Tehničke karakteristike
Arhitektura
-
Sa okvirom za zaštitu tepihaDa
-
Sa otvorom za tepihDa
Dimenzije
-
Ugrađena dubina77 mm
-
Ugrađena širina253 mm
-
Ugrađena dužina200 mm
-
Dužina219 mm
-
Širina272 mm
-
Debljina udubljenja za tepih5 mm
Konfiguracija
-
Veličina instalacije (podne instalacije)E09
Instalacija, montaža
-
Prikladno za ugradnju u podignuti podDa
-
Prikladno za betonsku instalacijuDa
-
Pogodno za korištenje na otvorenom/vaniNe
-
Prikladno za ugradnju u povišeni podDa
-
Prikladno za mokro čišćenjeNe
Upute
-
Održavanje podaSuho
Materijali
-
MaterijalPoliamid (PA)
-
BojaŽeljezno siva
-
RAL kod7011
Poklopac, vrata
-
Materijal poklopcaPoliamid (PA)
Uvjeti korištenja
-
Vertikalno opterećenje na velikoj površini (veliko opterećenje)5 kN
-
Vertikalno opterećenje na maloj površini3 kN
Funkcije
-
Prikladno za podni kanalDa
Oblik
-
OblikPravougaono
Tekst
-
Izlaz za kabalSa izlazom za kabal u poklopcu
Veza
-
Broj uvoda za vodiče1
-
Broj utičnica SCHUKO9
Oprema
-
Broj ugrađenih uređaja9
-
Broj kutija3
Sigurnost
-
Ingress Protection (IP) klasaIP20
-
Otpornost na udarce IKIK08
-
Klasa zaštite u nekorištenom stanjuIP30
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.
Slika proizvoda VE09057011
-

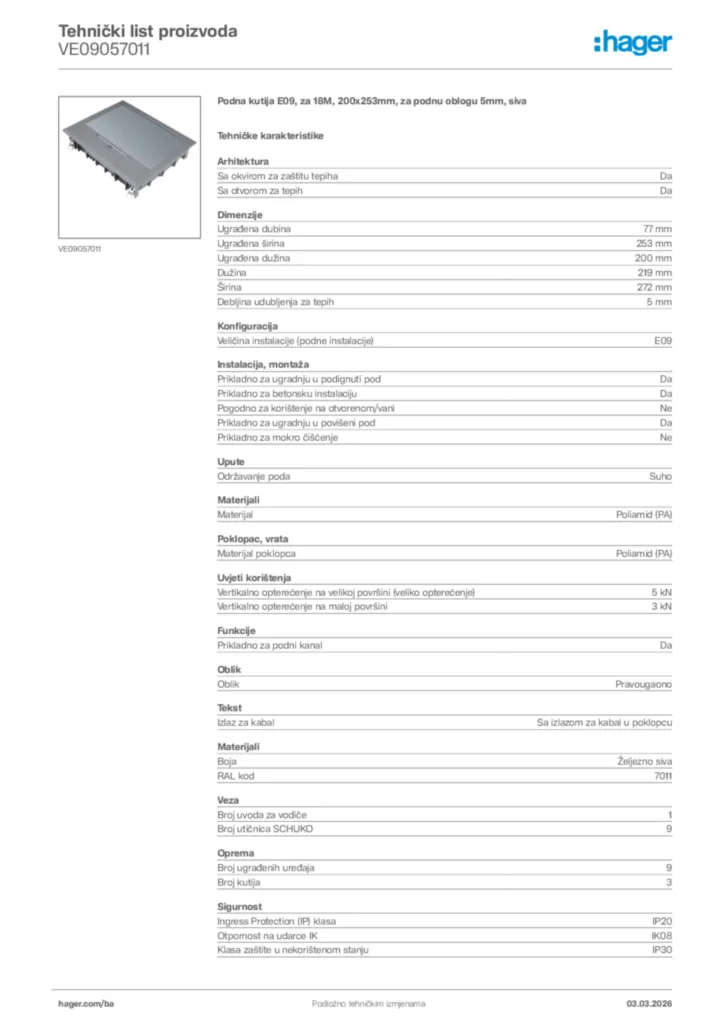

Product datasheet
Hager Tehnički list proizvoda VE09057011
Podna kutija E09, za 18M, 200x253mm, za podnu oblogu 5mm, siva
PDF -
Upute
Upute International 2016-05-10
PDF2,20 MB -
Uputstvo za instalaciju
Uputstvo za instalaciju International 2016-05-10
PDF2,45 MB -
Tehnička dodatak (za jedan proizvod)
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB -
STEP dokumenti
STEP dokumenti International 2022-10-06
STP1,16 MB -
Crtež proizvoda
Technical Drawing of VE0905
Crtež proizvoda International 2022-10-07
PDF141,67 kB -
Priručnik
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB
Floor installation systems - Handbook: Installation units
Floor installation systems - Handbook: Installation units (EN, 12-2024)
PDF21,12 MB -
Deklaracija o usklađenosti
EC declaration of conformity VQ_VR_VE
Deklaracija o usklađenosti International 2017-11-20
PDF120,65 kB
EU-Declaration VQ_VR_VE_VDQ_VDR_VDE T035A DE_EN 26072019
Deklaracija o usklađenosti International 2019-08-23
PDF48,47 kB
