Odvodnik prenapona, tip 3, 1P+N, Uc=264V, In=5kA, Up=1.25kV, signalni kontakt SPC203N
EAN
3250615514936
Pakovanje
1 Komad
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda

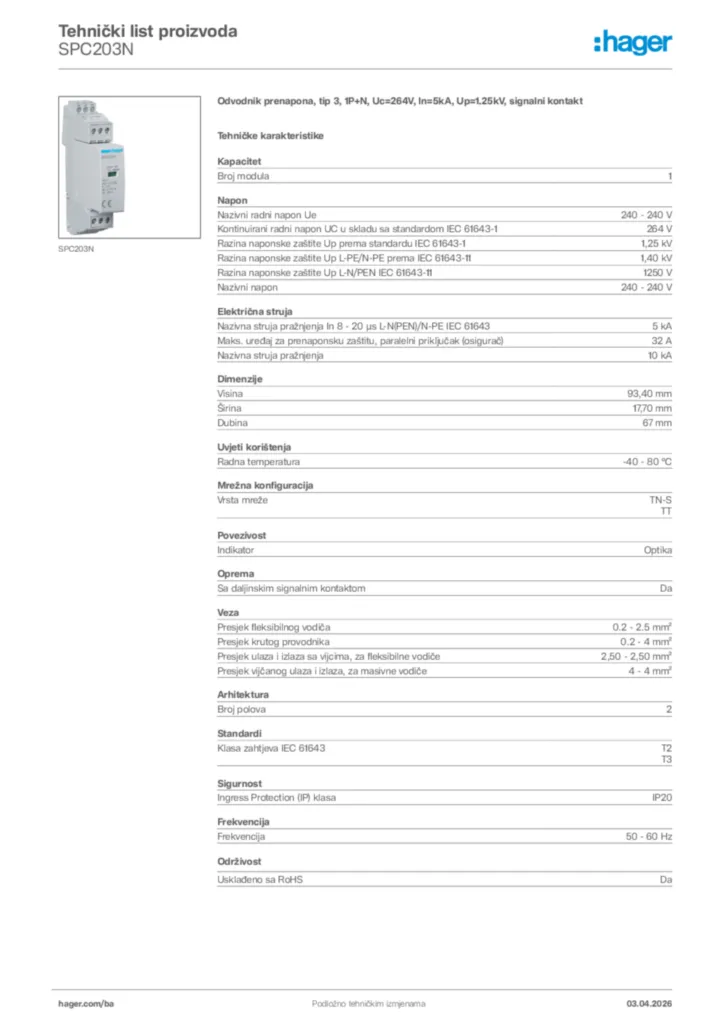

Tehničke karakteristike
Kapacitet
-
Broj modula1
Napon
-
Nazivni radni napon Ue240 - 240 V
-
Kontinuirani radni napon UC u skladu sa standardom IEC 61643-1264 V
-
Razina naponske zaštite Up prema standardu IEC 61643-11,25 kV
-
Razina naponske zaštite Up L-PE/N-PE prema IEC 61643-111,40 kV
-
Razina naponske zaštite Up L-N/PEN IEC 61643-111.250 V
-
Nazivni napon240 - 240 V
Električna struja
-
Nazivna struja pražnjenja In 8 - 20 µs L-N(PEN)/N-PE IEC 616435 kA
-
Maks. uređaj za prenaponsku zaštitu, paralelni priključak (osigurač)32 A
-
Nazivna struja pražnjenja10 kA
Dimenzije
-
Visina93,40 mm
-
Širina17,70 mm
-
Dubina67 mm
Uvjeti korištenja
-
Radna temperatura-40 - 80 °C
Mrežna konfiguracija
-
Vrsta mrežeTN-S, TT
Oprema
-
Sa daljinskim signalnim kontaktomDa
Povezivost
-
IndikatorOptika
Veza
-
Presjek fleksibilnog vodiča0.2 - 2.5 mm²
-
Presjek krutog provodnika0.2 - 4 mm²
-
Presjek ulaza i izlaza sa vijcima, za fleksibilne vodiče2,50 - 2,50 mm²
-
Presjek vijčanog ulaza i izlaza, za masivne vodiče4 - 4 mm²
Arhitektura
-
Broj polova2
Standardi
-
Klasa zahtjeva IEC 61643T2, T3
Sigurnost
-
Ingress Protection (IP) klasaIP20
Frekvencija
-
Frekvencija50 - 60 Hz
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.
Slika proizvoda SPC203N
-
Uputstvo za instalaciju
Uputstvo za instalaciju en-GB, fr-FR, de-DE, pt-PT 2020-10-01
PDF595,00 kB
