Odvodnik prenapona, tip 2, 1P, IT, In=20kA, indikacija kvara, signalni kontakt SPB117
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
na zahtjev
Kompletirajte vaš sistem
Opcionalni dodaci
-
Uređaj za prenaponsku zaštitu za sisteme napajanja 1 dostupni proizvodi
Kompletirajte vaš sistem
Tehničke karakteristike
Kapacitet
-
Broj modula1
Napon
-
Nazivni radni napon Ue230 - 400 V
-
Kontinuirani radni napon UC u skladu sa standardom IEC 61643-1440 V
-
Razina naponske zaštite Up prema standardu IEC 61643-12,20 kV
-
Razina naponske zaštite Up L-N/PEN IEC 61643-112.200 V
Električna struja
-
Nazivna struja pražnjenja In 8 - 20 µs L-N(PEN)/N-PE IEC 6164320 kA
-
Maks. uređaj za prenaponsku zaštitu, paralelni priključak (osigurač)125 A
-
Maks. pražnjenje (Imax) L-N(PEN)/ N-PE40 kA
Dimenzije
-
Visina96,8 mm
-
Širina17,6 mm
-
Dubina65,7 mm
Uvjeti korištenja
-
Radna temperatura-40 - 80 °C
Mrežna konfiguracija
-
Vrsta mrežeIT, TT, TN
Oprema
-
Sa daljinskim signalnim kontaktomDa
Veza
-
Presjek ulaza i izlaza sa vijcima, za fleksibilne vodiče1,5 - 25,0 mm²
-
Presjek vijčanog ulaza i izlaza, za masivne vodiče1,5 - 35,0 mm²
-
Presjek signalnog kontakta0,14 - 1,5 mm²
Standardi
-
Klasa zahtjeva IEC 61643T2
Frekvencija
-
Frekvencija50 - 60 Hz
Instalacija, montaža
-
Nazivni zatezni moment3 - 3 Nm
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.
Slika proizvoda SPB117
-
Product datasheet

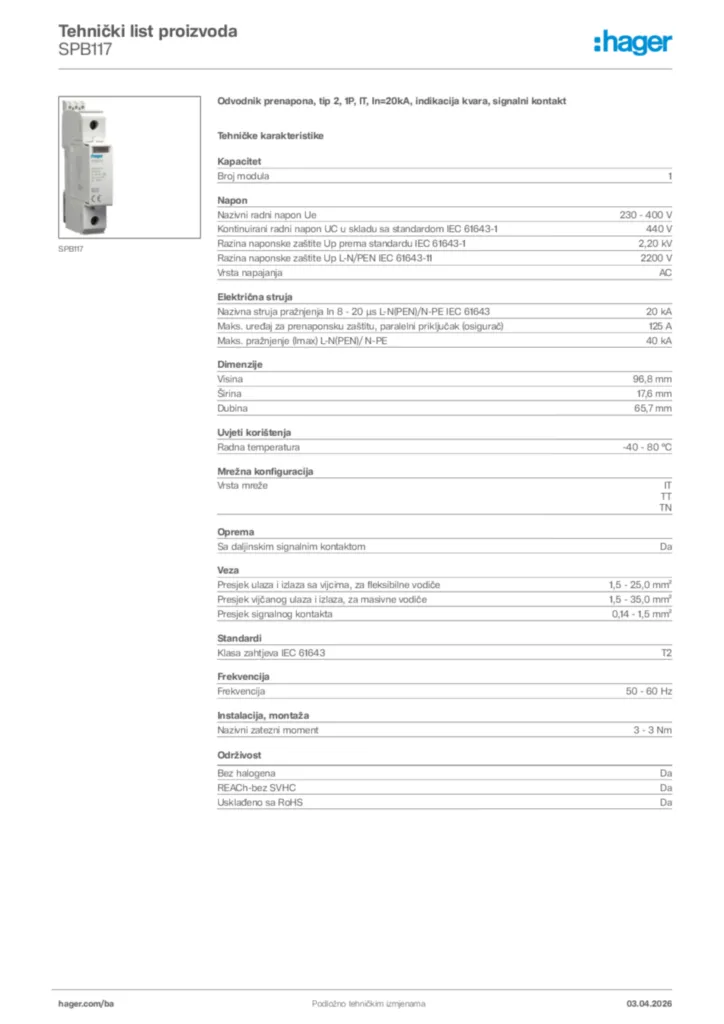

Hager Tehnički list proizvoda SPB117
