EAN

3250615515131

Pakovanje

1 Komad

Uređaj za zaštitu od prenapona (SPD)

Odvodnik prenapona, tip 2, 4P, TT/TNS, In=20kA, indikacija kvara SPB413

Tehničke karakteristike
Ekološka vrijednost
Dokumentacija
Više proizvoda

Preuzmite tehnički list

Tehničke karakteristike

Broj modula

4

Nazivni radni napon Ue

230 - 400 V
Kontinuirani radni napon UC u skladu sa standardom IEC 61643-1

275 V
Razina naponske zaštite Up prema standardu IEC 61643-1

1,35 kV
Razina naponske zaštite Up N-PE IEC 61643-11

1.500 V
Razina naponske zaštite Up L-N (PEN)

1,35 kV
Razina naponske zaštite Up L-PE

1,6 kV
Vrsta napajanja

AC
Referentni ispitni napon Utest AC

255 V
Kategorija prenapona prema standardu IEC 60947-1

3
Nazivni napon

240 - 415 V AC ± 10%

Maks. uređaj za prenaponsku zaštitu, paralelni priključak (osigurač)

125 A
Maks. uređaj zaprenaponsku zaštitu, serijski priključak (osigurač)

80 A
Maks. struja pražnjenja (Imax)

40 kA
Nazivna struja pražnjenja In

20 kA
Prateći prekidni iznos struje

0,1 kA
Rezidualna struja Ipe

< 5 μA

Visina

89,8 mm
Širina

71 mm
Dubina

65,70 mm
Dužina skidanja izolacije

16 mm

Ingress Protection (IP) klasa

IP20
Zaštitna klasa

Izolacijska klasa II
TOV pri UT (N-PE)

1200 V AC (200 ms / withstand mode)
Način zaštite

L-N, L-PE, N-PE
Struja isklapanja faktor k

1,6
TOV pri UT (L-N)

350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)

Radna temperatura

-40 - 80 °C
Zaštita od vlage u zraku

5 - 95%
Temperatura skladištenja/transporta

-40 - 80 °C
Stepen zagađenja prema IEC 60664/IEC 60947-2

2
Maks. visina

2.000 m

Boja proizvoda

Svijetlo siva
RAL kod

7035
Materijal

Poliamid (PA)

Vrsta mreže

TN-S, TT
TN mreža

Ne
Mreža TN-C

Ne
DC mreža

Ne
IT mreža

Ne
TT mreža

Da
MREŽA TN-C-S

Ne
Mreža TN-S

Da

Sa daljinskim signalnim kontaktom

Ne
Nazivna struja opterećenja IL

80 A

Presjek ulaza i izlaza sa vijcima, za fleksibilne vodiče

1,5 - 25 mm²
Presjek vijčanog ulaza i izlaza, za masivne vodiče

1,5 - 35 mm²
Presjek za kruti provodnik, za zaštitni vodič

1,5 - 35 mm²
Poprečni presjek fleksibilnog vodiča, za zaštitni vodič

1,5 - 25 mm²
Presjek fleksibilnog vodiča

1.5 - 25 mm²
Presjek krutog provodnika

1.5 - 25 mm²
Vrsta priključka/utikača

Vijčana stezaljka
Broj priključaka

1

Klasa zahtjeva IEC 61643

T2

Frekvencija

50 - 60 Hz

Nazivni zatezni moment

3 - 4,5 Nm
Pogodno za upotrebu u zatvorenom prostoru

Da

Tip pola

4P
Neutralan položaj

Desno

Sa integriranim zaštitnim osiguračem

Ne

Vrsta montaže

DIN šina
Vrsta veze

Vijčani spoj

Sa indikacijskom lampicom

Da

Prikladno za dodatnu konfiguraciju sistema

Da

Karakteristike osigurača

gG

Broj modula 17,5 mm

8

Filter vrste proizvoda

SPD/Prenaponska zaštita

Ekološka vrijednost

Usklađeno sa RoHS Da

REACh-bez SVHC Da

Certifikati i dokumenti

REACH declaration SPB413

PDF

RoHS report SPB413

PDF

Downloadi

Slika proizvoda

Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

Slika proizvoda SPB413
Tehnički list proizvoda

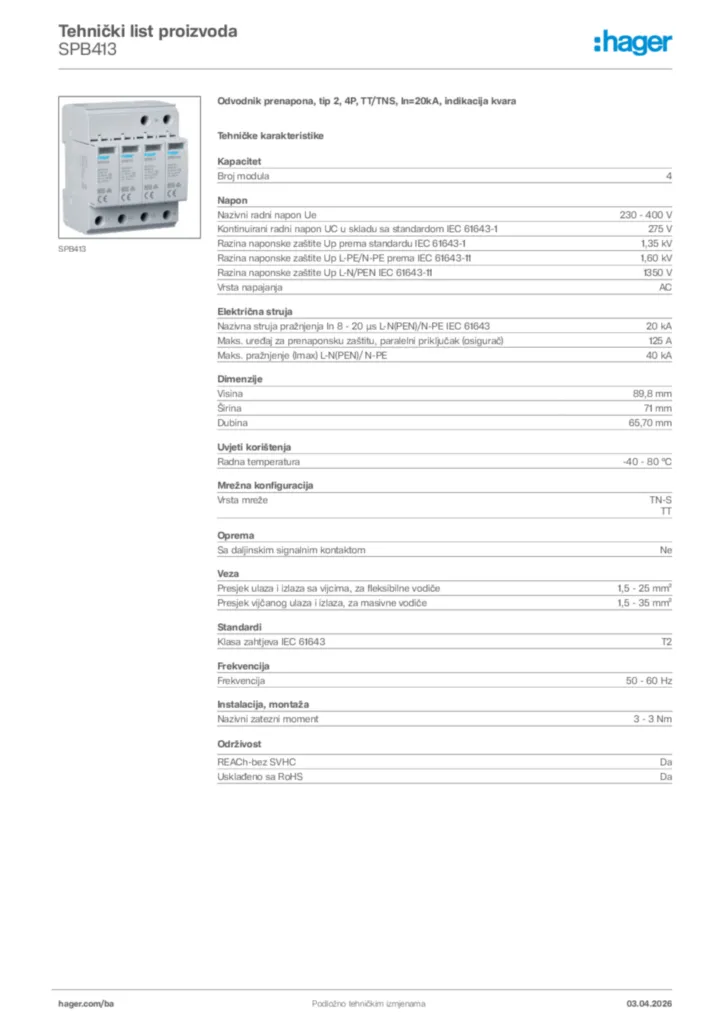

Hager Tehnički list proizvoda SPB413

Odvodnik prenapona, tip 2, 4P, TT/TNS, In=20kA, indikacija kvara

PDF
Uputstvo za instalaciju

Uputstvo za instalaciju International 2022-06-14

PDF

996,26 kB
Brošura

Novi program prenaponske zaštite

Otkrijte Hager uređaje za prenaponsku zaštitu

PDF

24,32 MB
Deklaracija o usklađenosti

Deklaracija o usklađenosti en-US 2026-07-15

PDF

333,47 kB

Više dokumentacije
