Kombinovani odvodnik prenapona, T1+T2, 3P, TNS/TT, signalni kontakt SPA930
EAN
3250615515179
Pakovanje
1 Komad
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Kompletirajte vaš sistem
Opcionalni dodaci
-
Kombinovani odvodnik prenapona za sisteme napajanja/snabdjevanja 1 dostupni proizvodi
Tehničke karakteristike
Električna struja
-
Maks. pražnjenje (Imax) L-N(PEN)/ N-PE50 kA
-
Imulsna struja Iimp (10/350 µs) IEC 61643 L-N(PEN)/N-PE12,5 kA, 37,5 kA
Mrežna konfiguracija
-
Vrsta mrežeTN-C
Povezivost
-
Vrsta vezeVijčana stezaljka
Oprema
-
Sa daljinskim signalnim kontaktomDa
Kapacitet
-
Broj modula3
Napon
-
Razina naponske zaštite Up prema standardu IEC 61643-11,20 kV
-
Kontinuirani radni napon UC u skladu sa standardom IEC 61643-1335 V
Arhitektura
-
Broj polova3
Uvjeti korištenja
-
Radna temperatura-40 - 80 °C
Dimenzije
-
Visina89,80 mm
-
Širina53,40 mm
-
Dubina77,50 mm
Kontrole i indikatori
-
Sa indikacijskom lampicomDa
Standardi
-
Klasa zahtjeva IEC 61643T1, T2
Veza
-
Presjek ulaza i izlaza sa vijcima, za fleksibilne vodiče1,5 - 25,0 mm²
-
Presjek vijčanog ulaza i izlaza, za masivne vodiče1,5 - 35,0 mm²
-
Presjek signalnog kontakta0,4 - 1,5 mm²
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

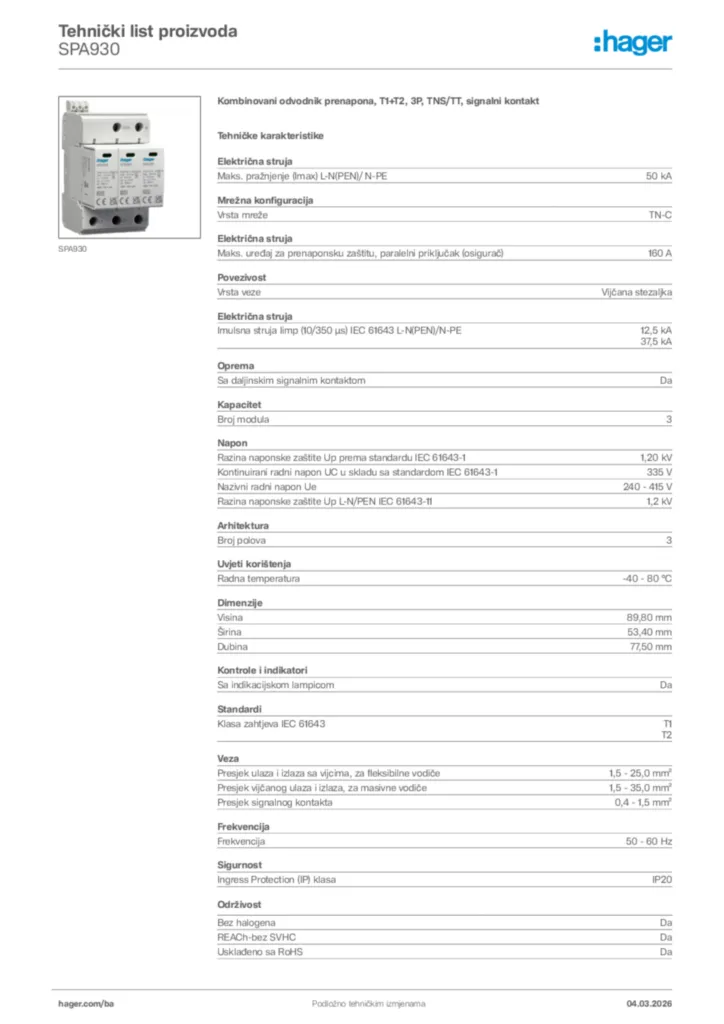

Slika proizvoda SPA930
-
Uputstvo za instalaciju
Uputstvo za instalaciju en-GB, fr-FR, de-DE, pl-PL 2021-05-18
PDF810,00 kB
