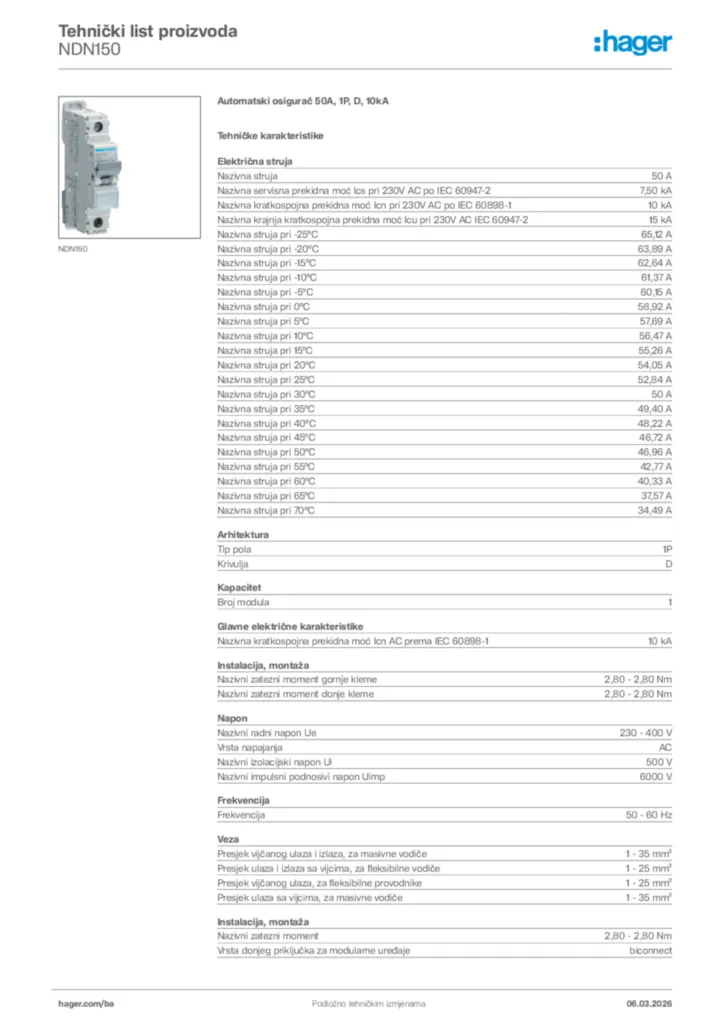

Automatski osigurač 50A, 1P, D, 10kA • NDN150 | Hager
Location Bosna i Hercegovina

  • Better buildings. Better tomorrows.

    • Menu
    Account
    EAN
    3250614611513
    Pakovanje
    12 Komadi

    Automatski osigurač 50A 1-polni, D karakteristika, 10kA NDN150

    Cijena
    na zahtjev

    Kompletirajte vaš sistem

    Opcionalni dodaci

  • Pogledajte više (12)
    • Funk­cije bloka­de/pa­ra­lelnog pogona 2 dostupni proizvodi
    • Poklop­ci/kape za plom­bi­ranje 1 dostupni proizvodi
    • Podna­ponski okidač 2 dostupni proizvodi
    • Radni okidač 2 dostupni proizvodi
    • Podna­ponski i prena­ponski okidači 1 dostupni proizvodi
    • Blok pomoćnih konta­kata 2 dostupni proizvodi

    Tehničke karakteristike

    Elek­trična struja
    • Nazivna struja
      50 A
    • Nazivna servisna prekidna moć Ics pri 230V AC po IEC 60947-2
      7,50 kA
    • Nazivna krat­kos­pojna prekidna moć Icn pri 230V AC po IEC 60898-1
      10 kA
    • Nazivna krajnja krat­kos­pojna prekidna moć Icu pri 230V AC IEC 60947-2
      15 kA
    • Nazivna struja pri -25°C
      65,12 A
    • Nazivna struja pri -20°C
      63,89 A
    • Nazivna struja pri -15°C
      62,64 A
    • Nazivna struja pri -10°C
      61,37 A
    • Nazivna struja pri -5°C
      60,15 A
    • Nazivna struja pri 0°C
      58,92 A
    • Nazivna struja pri 5°C
      57,69 A
    • Nazivna struja pri 10°C
      56,47 A
    • Nazivna struja pri 15°C
      55,26 A
    • Nazivna struja pri 20°C
      54,05 A
    • Nazivna struja pri 25°C
      52,84 A
    • Nazivna struja pri 30°C
      50 A
    • Nazivna struja pri 35°C
      49,40 A
    • Nazivna struja pri 40°C
      48,22 A
    • Nazivna struja pri 45°C
      46,72 A
    • Nazivna struja pri 50°C
      46,96 A
    • Nazivna struja pri 55°C
      42,77 A
    • Nazivna struja pri 60°C
      40,33 A
    • Nazivna struja pri 65°C
      37,57 A
    • Nazivna struja pri 70°C
      34,49 A
    Arhi­tek­tura
    • Tip pola
      1P
    • Krivulja
      D
    Kapa­citet
    • Broj modula
      1
    Glavne elek­trične karak­te­ris­tike
    • Nazivna krat­kos­pojna prekidna moć Icn AC prema IEC 60898-1
      10 kA
    Insta­la­cija, montaža
    • Nazivni zatezni moment gornje kleme
      2,80 - 2,80 Nm
    • Nazivni zatezni moment donje kleme
      2,80 - 2,80 Nm
    • Nazivni zatezni moment
      2,80 - 2,80 Nm
    • Vrsta donjeg priključka za modu­larne uređaje
      bicon­nect
    • Vrsta gornjeg priključka za modu­larne uređaje
      Vijčana stezaljka
    • Moguća montaža 360°
      Da
    Napon
    • Nazivni radni napon Ue
      230 - 400 V
    • Vrsta napa­janja
      AC
    • Nazivni izola­cijski napon Ui
      500 V
    • Nazivni impulsni podno­sivi napon Uimp
      6.000 V
    Frek­ven­cija
    • Frek­ven­cija
      50 - 60 Hz
    Veza
    • Presjek vijčanog ulaza i izlaza, za masivne vodiče
      1 - 35 mm²
    • Presjek ulaza i izlaza sa vijcima, za flek­si­bilne vodiče
      1 - 25 mm²
    • Presjek vijčanog ulaza, za flek­si­bilne provod­nike
      1 - 25 mm²
    • Presjek ulaza sa vijcima, za masivne vodiče
      1 - 35 mm²
    Sigur­nost
    • Ingress Protec­tion (IP) klasa
      IP20
    • Udalje­nost mreže
      60 mm
    Uvjeti kori­štenja
    • Stepen zaga­đenja prema IEC 60664/IEC 60947-2
      2
    • Radna tempe­ra­tura
      -25 - 70 °C
    Snaga
    • Ukupni gubitak snage pri IN
      4,70 W
    Izdr­ž­lji­vost
    • Elek­trična izdr­ž­lji­vost u broju ciklusa
      4.000
    • Broj meha­ničkih opera­cija
      20.000
    Pove­zi­vost
    • Vrsta veze
      Vijčana stezaljka
    • Porav­nanje gornjeg priključka za modu­larne uređaje
      Porav­nata klema
    • Porav­nanje donjih priklju­čaka za modu­larne uređaje
      Porav­nata klema
    Dimen­zije
    • Visina
      83 mm
    • Širina
      17,50 mm
    • Dubina
      70 mm

    Ekološka vrijednost

    Usklađeno sa RoHS Da
