Automatski osigurač 1A 1-polni, D karakteristika, 10kA NDN101

EAN

3250614611391

Pakovanje

12 Komadi

Cijena

na zahtjev

Dodaci
Tehničke karakteristike
Ekološka vrijednost
Dokumentacija
Više proizvoda

Preuzmite tehnički list

Kompletirajte vaš sistem

Funkcije blokade/paralelnog pogona 2 dostupni proizvodi
Poklopci/kape za plombiranje 1 dostupni proizvodi
Podnaponski okidač 2 dostupni proizvodi
Radni okidač 2 dostupni proizvodi
Podnaponski i prenaponski okidači 1 dostupni proizvodi
Blok pomoćnih kontakata 2 dostupni proizvodi

Tehničke karakteristike

Nazivna struja

1 A
Nazivna servisna prekidna moć Ics pri 230V AC po IEC 60947-2

7,50 kA
Nazivna kratkospojna prekidna moć Icn pri 230V AC po IEC 60898-1

10 kA
Nazivna krajnja kratkospojna prekidna moć Icu pri 230V AC IEC 60947-2

15 kA
Nazivna struja pri -25°C

1,34 A
Nazivna struja pri -20°C

1,32 A
Nazivna struja pri -15°C

1,29 A
Nazivna struja pri -10°C

1,26 A
Nazivna struja pri -5°C

1,23 A
Nazivna struja pri 0°C

1,20 A
Nazivna struja pri 5°C

1,17 A
Nazivna struja pri 10°C

1,14 A
Nazivna struja pri 15°C

1,10 A
Nazivna struja pri 20°C

1,07 A
Nazivna struja pri 25°C

1,04 A
Nazivna struja pri 30°C

1 A
Nazivna struja pri 35°C

0,96 A
Nazivna struja pri 40°C

0,92 A
Nazivna struja pri 45°C

0,88 A
Nazivna struja pri 50°C

0,84 A
Nazivna struja pri 55°C

0,80 A
Nazivna struja pri 60°C

0,75 A
Nazivna struja pri 65°C

0,70 A
Nazivna struja pri 70°C

0,64 A

Tip pola

1P
Krivulja

D

Broj modula

1

Nazivna kratkospojna prekidna moć Icn AC prema IEC 60898-1

10 kA

Nazivni zatezni moment gornje kleme

2,80 - 2,80 Nm
Nazivni zatezni moment donje kleme

2,80 - 2,80 Nm
Nazivni zatezni moment

2,80 - 2,80 Nm
Vrsta donjeg priključka za modularne uređaje

biconnect
Vrsta gornjeg priključka za modularne uređaje

Vijčana stezaljka
Moguća montaža 360°

Da

Nazivni radni napon Ue

230 - 400 V
Vrsta napajanja

AC
Nazivni izolacijski napon Ui

500 V
Nazivni impulsni podnosivi napon Uimp

6.000 V

Frekvencija

50 - 60 Hz

Presjek vijčanog ulaza i izlaza, za masivne vodiče

1 - 35 mm²
Presjek ulaza i izlaza sa vijcima, za fleksibilne vodiče

1 - 25 mm²
Presjek vijčanog ulaza, za fleksibilne provodnike

1 - 25 mm²
Presjek ulaza sa vijcima, za masivne vodiče

1 - 35 mm²

AT_GridDistance

60 mm

Ingress Protection (IP) klasa

IP20

Stepen zagađenja prema IEC 60664/IEC 60947-2

2
Radna temperatura

-25 - 70 °C

Ukupni gubitak snage pri IN

0,13 W

Električna izdržljivost u broju ciklusa

4.000
Broj mehaničkih operacija

20.000

Vrsta veze

Vijčana stezaljka
Poravnanje gornjeg priključka za modularne uređaje

Poravnata klema
Poravnanje donjih priključaka za modularne uređaje

Poravnata klema

Visina

83 mm
Širina

17,50 mm
Dubina

70 mm

Ekološka vrijednost

Usklađeno sa RoHS Da

Certifikati i dokumenti

Hager REACH declaration NDN101

PDF

Hager RoHS report NDN101

PDF

Downloadi

Slika proizvoda

Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

Slika proizvoda NDN101

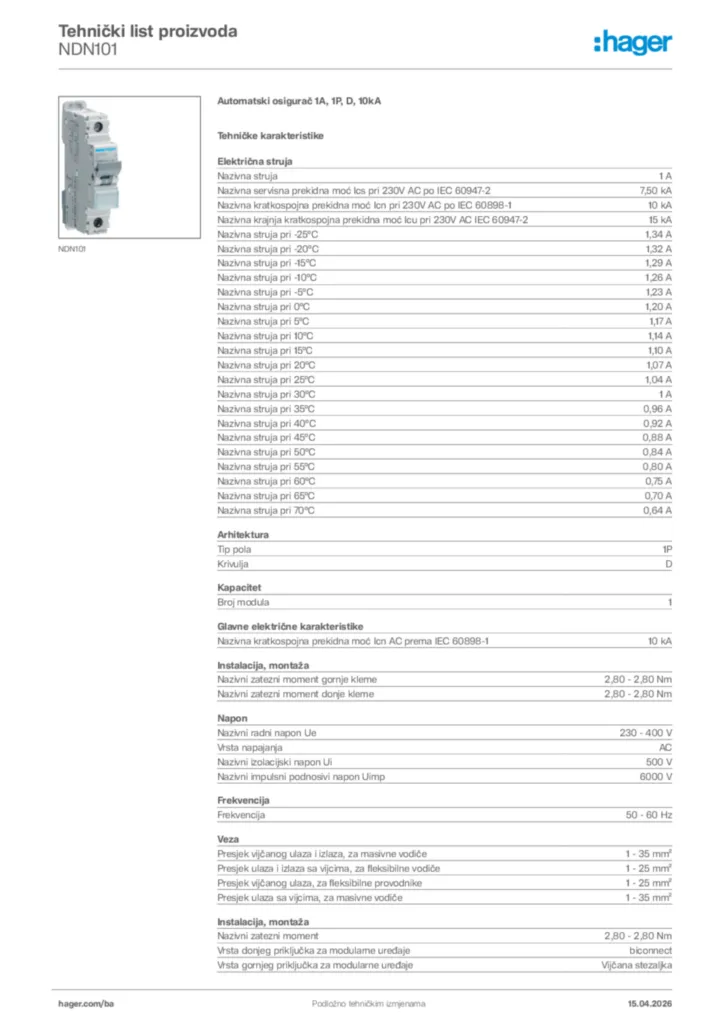

Product datasheet
