Učinski prekIdač h3+ P630 LSI 4x630A 50kA HMW631JR

Cijena

na zahtjev

Dodaci
Tehničke karakteristike
Ekološka vrijednost
Dokumentacija
Više proizvoda

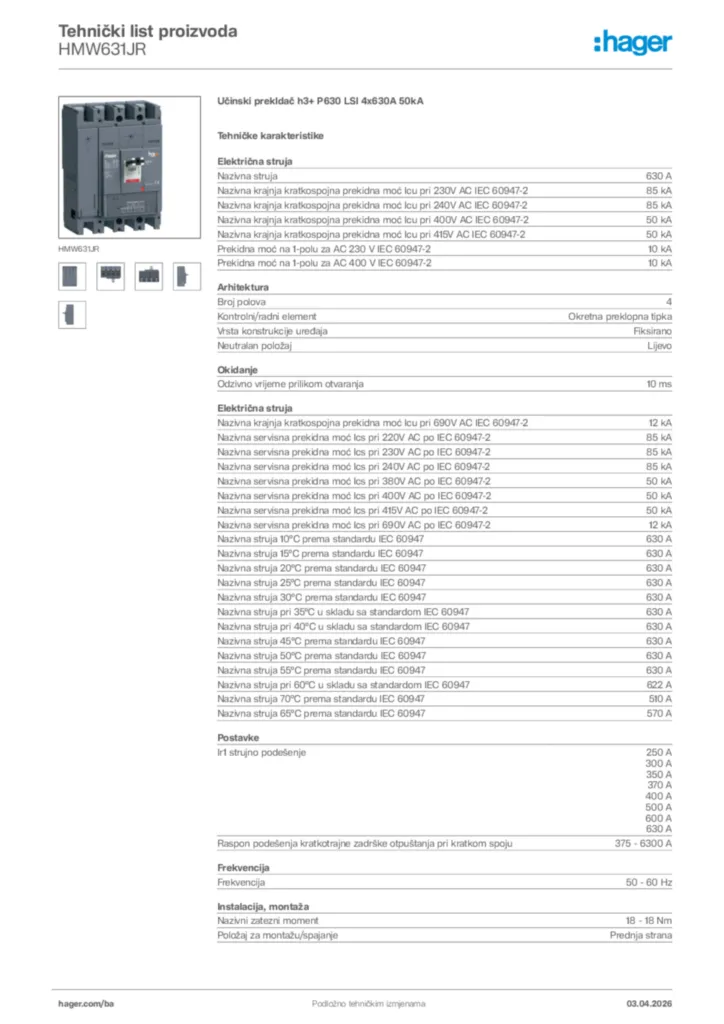

Preuzmite tehnički list

Kompletirajte vaš sistem

Radni okidač 2 dostupni proizvodi
Podnaponski okidač 2 dostupni proizvodi
Funkcije blokade/paralelnog pogona 1 dostupni proizvodi
Funkcije povezivanja 1 dostupni proizvodi
Blok pomoćnih kontakata 2 dostupni proizvodi

Tehničke karakteristike

Nazivna struja

630 A
Nazivna krajnja kratkospojna prekidna moć Icu pri 230V AC IEC 60947-2

85 kA
Nazivna krajnja kratkospojna prekidna moć Icu pri 240V AC IEC 60947-2

85 kA
Nazivna krajnja kratkospojna prekidna moć Icu pri 400V AC IEC 60947-2

50 kA
Nazivna krajnja kratkospojna prekidna moć Icu pri 415V AC IEC 60947-2

50 kA
Prekidna moć na 1-polu za AC 230 V IEC 60947-2

10 kA
Prekidna moć na 1-polu za AC 400 V IEC 60947-2

10 kA
Nazivna krajnja kratkospojna prekidna moć Icu pri 690V AC IEC 60947-2

12 kA
Nazivna servisna prekidna moć Ics pri 220V AC po IEC 60947-2

85 kA
Nazivna servisna prekidna moć Ics pri 230V AC po IEC 60947-2

85 kA
Nazivna servisna prekidna moć Ics pri 240V AC po IEC 60947-2

85 kA
Nazivna servisna prekidna moć Ics pri 380V AC po IEC 60947-2

50 kA
Nazivna servisna prekidna moć Ics pri 400V AC po IEC 60947-2

50 kA
Nazivna servisna prekidna moć Ics pri 415V AC po IEC 60947-2

50 kA
Nazivna servisna prekidna moć Ics pri 690V AC po IEC 60947-2

12 kA
Nazivna struja 10°C prema standardu IEC 60947

630 A
Nazivna struja 15°C prema standardu IEC 60947

630 A
Nazivna struja 20°C prema standardu IEC 60947

630 A
Nazivna struja 25°C prema standardu IEC 60947

630 A
Nazivna struja 30°C prema standardu IEC 60947

630 A
Nazivna struja pri 35°C u skladu sa standardom IEC 60947

630 A
Nazivna struja pri 40°C u skladu sa standardom IEC 60947

630 A
Nazivna struja 45°C prema standardu IEC 60947

630 A
Nazivna struja 50°C prema standardu IEC 60947

630 A
Nazivna struja 55°C prema standardu IEC 60947

630 A
Nazivna struja pri 60°C u skladu sa standardom IEC 60947

622 A
Nazivna struja 70°C prema standardu IEC 60947

510 A
Nazivna struja 65°C prema standardu IEC 60947

570 A

Broj polova

4
Kontrolni/radni element

Okretna preklopna tipka
Vrsta konstrukcije uređaja

Fiksirano
Neutralan položaj

Lijevo

Odzivno vrijeme prilikom otvaranja

10 ms

Ir1 strujno podešenje

250 A, 300 A, 350 A, 370 A, 400 A, 500 A, 600 A, 630 A
Raspon podešenja kratkotrajne zadrške otpuštanja pri kratkom spoju

375 - 6.300 A

Frekvencija

50 - 60 Hz

Nazivni zatezni moment

18 - 18 Nm
Položaj za montažu/spajanje

Prednja strana

Nazivni impulsni podnosivi napon Uimp

8.000 V
Nazivni izolacijski napon Ui

800 V
Nazivni radni napon Ue

220 - 690 V

Zaštitna/trip jedinica

LSI

Ukupni gubitak snage pri IN

119 W
Gubitak snage po polu na In

39,6 W

Broj pomoćnih kontakata kao izmjenični kontakt

0
Broj pomoćnih kontakata kao NC kontakt

0
Broj pomoćnih kontakata kao NO kontakt

0

Ingress Protection (IP) klasa

IP4X

Radna temperatura

-25 - 70 °C
Stepen zagađenja prema IEC 60664/IEC 60947-2

3

Vrsta priključka/utikača

Klema

Materijal kabla

Bakar, Aluminij

Visina

260 mm
Širina

185 mm
Dubina

150 mm

Integrisan motorni pogon

Ne

Prikladno za DIN šinu

Ne
Kompatibilano sa FID blokom

Da
Prikladno za distributivni ormar

Da

Pozicija napajanje

Dvosmjerno

Dugotrajna zaštita od preopterećenja (ltd): zadrška (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Kratkotrajna zaštita (std): struja (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Kratkotrajna zaštita (std): zadrška (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Trenutna zaštita (li): Koeficijent podešenja

3, 4, 5, 6, 7, 8, 9, 10, 11
