Učinski prekIdač h3+ P630 LSI 3x630A 50kA

HMW630JR

  • Glavne sklopke

Učinski prekIdač h3+ P630 LSI 3x630A 50kA HMW630JR

EAN
3250613198237
Pakovanje
1 Komad
Cijena
na zahtjev

You have to log in with your myHager profile to see prices and to order.

Dodajte u listu
Dodajte u listu

Prijava za kreaciju liste proizvoda

Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda

Kreirajte račun Prijava
  • Dodaci
  • Tehničke karakteristike
  • Ekološka vrijednost
  • Dokumentacija
  • Više proizvoda

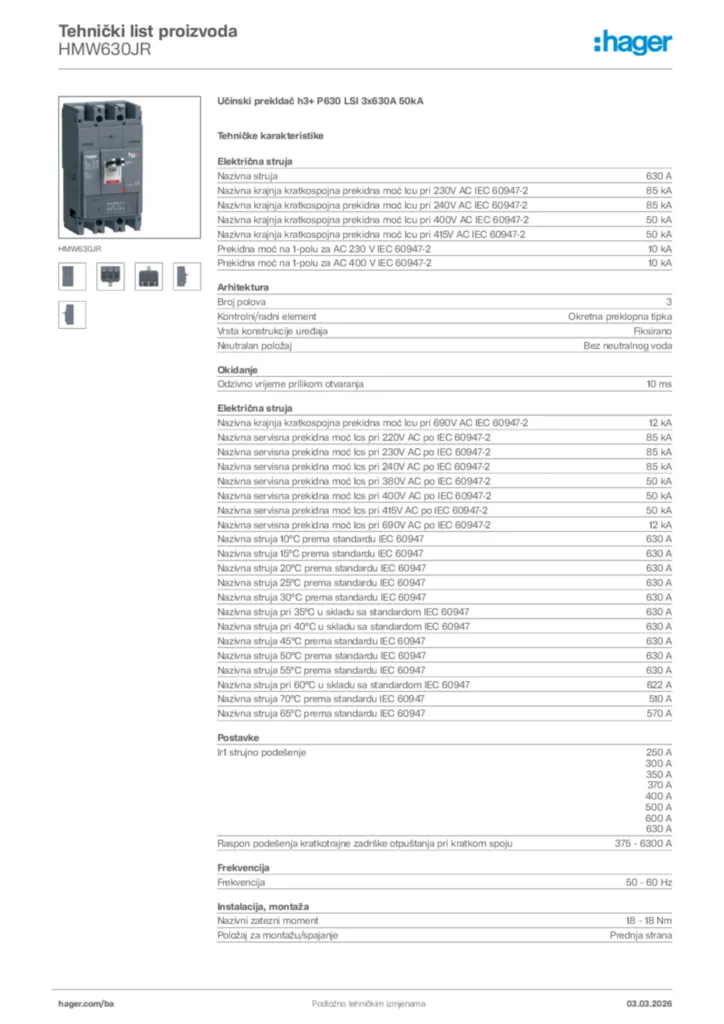

Preuzmite tehnički list

Kompletirajte vaš sistem

Opcionalni dodaci

  • 8 dostupni proizvodi

Kompletirajte vaš sistem

  • HXA004H

    Naponski okidač, 200-240V AC, x160-P160-x250-P250-x630-P630

    0,00 €  / *
    Dodajte u listu
    Dodajte u listu
  • HXA005H

    Naponski okidač, 380-450V AC, x160-P160-x250-P250-x630-P630

    0,00 €  / *
    Dodajte u listu
    Dodajte u listu
  • HXA014H

    Podnaponski okidač, 200-240V AC, x160-P160-x250-P250-x630-P630

    0,00 €  / *
    Dodajte u listu
    Dodajte u listu
  • HXA015H

    Podnaponski okidač, 380-450V AC, x160-P160-x250-P250-x630-P630

    0,00 €  / *
    Dodajte u listu
    Dodajte u listu
  • HXA021H

    Pomoćni kontakt, 1k.o+1k.z 250V AC, x160-P160-x250-P250-x630-P630

    0,00 €  / *
    Dodajte u listu
    Dodajte u listu
  • HXA024H

    Alarmni kontakt, 1k.o+1k.z 250V AC, x160-P160-x250-P250-x630-P630

    0,00 €  / *
    Dodajte u listu
    Dodajte u listu
  • HXB070H

    Sajla paralelnog pogona, 1m, h3+ P160-P250-P630

    0,00 €  / *
    Dodajte u listu
    Dodajte u listu
  • HYD033H

    Priključak sa poleđine h630 3P

    0,00 €  / *
    Dodajte u listu
    Dodajte u listu

Tehničke karakteristike

Elek­trična struja
  • Nazivna struja
    630 A
  • Nazivna krajnja krat­kos­pojna prekidna moć Icu pri 230V AC IEC 60947-2
    85 kA
  • Nazivna krajnja krat­kos­pojna prekidna moć Icu pri 240V AC IEC 60947-2
    85 kA
  • Nazivna krajnja krat­kos­pojna prekidna moć Icu pri 400V AC IEC 60947-2
    50 kA
  • Nazivna krajnja krat­kos­pojna prekidna moć Icu pri 415V AC IEC 60947-2
    50 kA
  • Prekidna moć na 1-polu za AC 230 V IEC 60947-2
    10 kA
  • Prekidna moć na 1-polu za AC 400 V IEC 60947-2
    10 kA
  • Nazivna krajnja krat­kos­pojna prekidna moć Icu pri 690V AC IEC 60947-2
    12 kA
  • Nazivna servisna prekidna moć Ics pri 220V AC po IEC 60947-2
    85 kA
  • Nazivna servisna prekidna moć Ics pri 230V AC po IEC 60947-2
    85 kA
  • Nazivna servisna prekidna moć Ics pri 240V AC po IEC 60947-2
    85 kA
  • Nazivna servisna prekidna moć Ics pri 380V AC po IEC 60947-2
    50 kA
  • Nazivna servisna prekidna moć Ics pri 400V AC po IEC 60947-2
    50 kA
  • Nazivna servisna prekidna moć Ics pri 415V AC po IEC 60947-2
    50 kA
  • Nazivna servisna prekidna moć Ics pri 690V AC po IEC 60947-2
    12 kA
  • Nazivna struja 10°C prema stan­dardu IEC 60947
    630 A
  • Nazivna struja 15°C prema stan­dardu IEC 60947
    630 A
  • Nazivna struja pri 20°C prema stan­dardu IEC 60947
    630 A
  • Nazivna struja 25°C prema stan­dardu IEC 60947
    630 A
  • Nazivna struja 30°C prema stan­dardu IEC 60947
    630 A
  • Nazivna struja pri 35°C u skladu sa stan­dardom IEC 60947
    630 A
  • Nazivna struja pri 40°C u skladu sa stan­dardom IEC 60947
    630 A
  • Nazivna struja 45°C prema stan­dardu IEC 60947
    630 A
  • Nazivna struja 50°C prema stan­dardu IEC 60947
    630 A
  • Nazivna struja 55°C prema stan­dardu IEC 60947
    630 A
  • Nazivna struja pri 60°C u skladu sa stan­dardom IEC 60947
    622 A
  • Nazivna struja 70°C prema stan­dardu IEC 60947
    510 A
  • Nazivna struja 65°C prema stan­dardu IEC 60947
    570 A
Arhi­tek­tura
  • Broj polova
    3
  • Kontrol­ni/radni element
    Okretna prek­lopna tipka
  • Vrsta kons­truk­cije uređaja
    Fiksi­rano
  • Neutralan položaj
    Bez neutralnog voda
Okidanje
  • Odzivno vrijeme prilikom otva­ranja
    10 ms
Postavke
  • Ir1 strujno pode­šenje
    250 A, 300 A, 350 A, 370 A, 400 A, 500 A, 600 A, 630 A
  • Raspon pode­šenja krat­ko­trajne zadrške otpu­štanja pri kratkom spoju
    375 - 6.300 A
Frek­ven­cija
  • Frek­ven­cija
    50 - 60 Hz
Insta­la­cija, montaža
  • Nazivni zatezni moment
    18 - 18 Nm
  • Položaj za monta­žu/s­pa­janje
    Prednja strana
Napon
  • Nazivni impulsni podno­sivi napon Uimp
    8.000 V
  • Nazivni izola­cijski napon Ui
    800 V
  • Nazivni radni napon Ue
    220 - 690 V
Funk­cije
  • Zaštit­na/­trip jedi­nica
    LSI
Snaga
  • Ukupni gubitak snage pri IN
    131,6 W
  • Gubitak snage po polu na In
    46,2 W
Oprema
  • Broj pomoćnih konta­kata kao izmje­nični kontakt
    0
  • Broj pomoćnih konta­kata kao NC kontakt
    0
  • Broj pomoćnih konta­kata kao NO kontakt
    0
Sigur­nost
  • Ingress Protec­tion (IP) klasa
    IP4X
Uvjeti kori­štenja
  • Radna tempe­ra­tura
    -25 - 70 °C
  • Stepen zaga­đenja prema IEC 60664/IEC 60947-2
    3
Veza
  • Vrsta priključ­ka/u­ti­kača
    Klema
Kabal
  • Mate­rijal kabla
    Bakar, Aluminij
Dimen­zije
  • Visina
    260 mm
  • Širina
    140 mm
  • Dubina
    150 mm
Kontrole i indi­ka­tori
  • Inte­grisan motorni pogon
    Ne
Kompa­ti­bil­nost
  • Prik­ladno za DIN šinu
    Ne
  • Kompa­ti­bi­lano sa FID blokom
    Da
  • Prik­ladno za distri­bu­tivni ormar
    Da
Napa­janje
  • Pozi­cija napa­janje
    Dvos­mjerno
Elek­trična zaštita
  • Dugo­trajna zaštita od preop­te­re­ćenja (ltd): zadrška (tr)
    0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
  • Krat­ko­trajna zaštita (std): struja (Isd)
    1,5, 2, 3, 4, 5, 6, 7, 8, 10
  • Krat­ko­trajna zaštita (std): zadrška (tsd)
    50 ms, 100 ms, 200 ms, 300 ms, 400 ms
  • Trenutna zaštita (li): Koefi­ci­jent pode­šenja
    3, 4, 5, 6, 7, 8, 9, 10, 11

Ekološka vrijednost

Usklađeno sa RoHS Da

Certifikati i dokumenti

PEP dokument International 2024-03-05
PDF
426,11 kB
REACH declaration HMW630JR (english)
PDF
103,34 kB
RoHS declaration HMW630JR (english)
PDF
103,84 kB

Downloadi

  • Slika proizvoda

    Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

    Slika HMW630JR  | Hager

    Slika proizvoda HMW630JR

  • Uputstvo za rukovanje

    Slika Operating manual International 2020-09-21  | Hager

    Operating manual International 2020-09-21

    Uputstvo za rukovanje International 2020-09-21

    PDF
    13,53 MB
  • Upute

    Slika Upute International 2025-01-21  | Hager

    Upute International 2025-01-21

    PDF
    10,29 MB
  • Uputstvo za instalaciju

    Slika Uputstvo za instalaciju International 2019-01-25  | Hager

    Uputstvo za instalaciju International 2019-01-25

    PDF
    1,15 MB
  • STEP dokumenti

    Slika CAD file for MCCB 630A 3P  | Hager

    CAD file for MCCB 630A 3P

    STEP dokumenti International 2023-11-24

    STP
    921,20 kB
  • Priručnik

    Slika Handbook International 26-08-2024  | Hager

    Handbook International 26-08-2024

    Priručnik International 2019-10-09

    PDF
    48,75 MB
  • Deklaracija o usklađenosti

    Slika EU Declaration of Conformity  | Hager

    EU Declaration of Conformity

    PDF
    588,41 kB
    Slika EU declaration of conformity  | Hager

    EU declaration of conformity

    PDF
    569,34 kB
