Učinski prekidač h3+ P250 LSI 4x250A 50kA HMT251JR
EAN
3250613176617
Pakovanje
1 Komad
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Kompletirajte vaš sistem
Opcionalni dodaci
-
10 dostupni proizvodi -
Kabal za paralelni pogon 1 dostupni proizvodi
Kompletirajte vaš sistem
-
HXA004H
Naponski okidač, 200-240V AC, x160-P160-x250-P250-x630-P630
-
HXA005HNaponski okidač, 380-450V AC, x160-P160-x250-P250-x630-P630
-
HXA014HPodnaponski okidač, 200-240V AC, x160-P160-x250-P250-x630-P630
-
HXA015HPodnaponski okidač, 380-450V AC, x160-P160-x250-P250-x630-P630
-
HXA021HPomoćni kontakt, 1k.o+1k.z 250V AC, x160-P160-x250-P250-x630-P630
-
HXA024HAlarmni kontakt, 1k.o+1k.z 250V AC, x160-P160-x250-P250-x630-P630
-
HXB068H
Električna blokada za x250/P250/h250
-
HXB070HSajla paralelnog pogona, 1m, h3+ P160-P250-P630
-
HYB010HProduženi priključak, x250 4P, ravni
-
HYB012HProduženi priključak, x250 4P, prošireni
-
HYB032HPriključak sa poleđine x250 4P
Tehničke karakteristike
Električna struja
-
Nazivna struja250 A
-
Nazivna krajnja kratkospojna prekidna moć Icu pri 230V AC IEC 60947-265 kA
-
Nazivna krajnja kratkospojna prekidna moć Icu pri 240V AC IEC 60947-265 kA
-
Nazivna krajnja kratkospojna prekidna moć Icu pri 400V AC IEC 60947-250 kA
-
Nazivna krajnja kratkospojna prekidna moć Icu pri 415V AC IEC 60947-250 kA
-
Prekidna moć na 1-polu za AC 230 V IEC 60947-22,50 kA
-
Prekidna moć na 1-polu za AC 400 V IEC 60947-22,50 kA
-
Nazivna krajnja kratkospojna prekidna moć Icu pri 690V AC IEC 60947-26 kA
-
Nazivna servisna prekidna moć Ics pri 220V AC po IEC 60947-265 kA
-
Nazivna servisna prekidna moć Ics pri 230V AC po IEC 60947-265 kA
-
Nazivna servisna prekidna moć Ics pri 240V AC po IEC 60947-265 kA
-
Nazivna servisna prekidna moć Ics pri 380V AC po IEC 60947-250 kA
-
Nazivna servisna prekidna moć Ics pri 400V AC po IEC 60947-250 kA
-
Nazivna servisna prekidna moć Ics pri 415V AC po IEC 60947-250 kA
-
Nazivna servisna prekidna moć Ics pri 690V AC po IEC 60947-26 kA
-
Nazivna struja 10°C prema standardu IEC 60947250 A
-
Nazivna struja 15°C prema standardu IEC 60947250 A
-
Nazivna struja pri 20°C prema standardu IEC 60947250 A
-
Nazivna struja 25°C prema standardu IEC 60947250 A
-
Nazivna struja 30°C prema standardu IEC 60947250 A
-
Nazivna struja pri 35°C u skladu sa standardom IEC 60947250 A
-
Nazivna struja pri 40°C u skladu sa standardom IEC 60947250 A
-
Nazivna struja 45°C prema standardu IEC 60947250 A
-
Nazivna struja 50°C prema standardu IEC 60947250 A
-
Nazivna struja 55°C prema standardu IEC 60947250 A
-
Nazivna struja pri 60°C u skladu sa standardom IEC 60947240 A
-
Nazivna struja 70°C prema standardu IEC 60947200 A
-
Nazivna struja 65°C prema standardu IEC 60947220 A
Arhitektura
-
Broj polova4
-
Kontrolni/radni elementOkretna preklopna tipka
-
Vrsta konstrukcije uređajaFiksirano
-
Neutralan položajLijevo
Postavke
-
Ir1 strujno podešenje90 A, 100 A, 110 A, 125 A, 140 A, 160 A, 180 A, 200 A, 225 A, 250 A
-
Raspon podešenja kratkotrajne zadrške otpuštanja pri kratkom spoju122,9 - 2.500,0 A
Frekvencija
-
Frekvencija50 - 60 Hz
Instalacija, montaža
-
Nazivni zatezni moment12 - 12 Nm
-
Položaj za montažu/spajanjePrednja strana
Napon
-
Nazivni impulsni podnosivi napon Uimp8.000 V
-
Nazivni izolacijski napon Ui800 V
-
Nazivni radni napon Ue220 - 690 V
Funkcije
-
Zaštitna/trip jedinicaLSI
Snaga
-
Ukupni gubitak snage pri IN45 W
-
Gubitak snage po polu na In15 W
Izdržljivost
-
Električna izdržljivost u broju ciklusa10.000
-
Broj mehaničkih operacija40.000
Oprema
-
Broj pomoćnih kontakata kao izmjenični kontakt0
-
Broj pomoćnih kontakata kao NC kontakt0
-
Broj pomoćnih kontakata kao NO kontakt0
Sigurnost
-
Ingress Protection (IP) klasaIP4X
Uvjeti korištenja
-
Radna temperatura-25 - 70 °C
-
Stepen zagađenja prema IEC 60664/IEC 60947-23
Poklopac, vrata
-
Mogućnost međusobnog zaključavanjaDa
Veza
-
Presjek fleksibilnog vodiča35 - 150 mm²
-
Presjek krutog provodnika35 - 185 mm²
-
Vrsta priključka/utikačaKlema
Kabal
-
Materijal kablaBakar, Aluminij
Dimenzije
-
Visina165 mm
-
Širina140 mm
-
Dubina97 mm
Kontrole i indikatori
-
Integrisan motorni pogonNe
Kompatibilnost
-
Prikladno za DIN šinuNe
-
Kompatibilano sa FID blokomDa
-
Prikladno za distributivni ormarDa
Napajanje
-
Pozicija napajanjeDvosmjerno
Električna zaštita
-
Dugotrajna zaštita od preopterećenja (ltd): zadrška (tr)0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Kratkotrajna zaštita (std): struja (Isd)1,5, 2, 3, 4, 5, 6, 7, 8, 10
-
Kratkotrajna zaštita (std): zadrška (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Trenutna zaštita (li): Koeficijent podešenja3, 4, 5, 6, 7, 8, 9, 10, 11
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

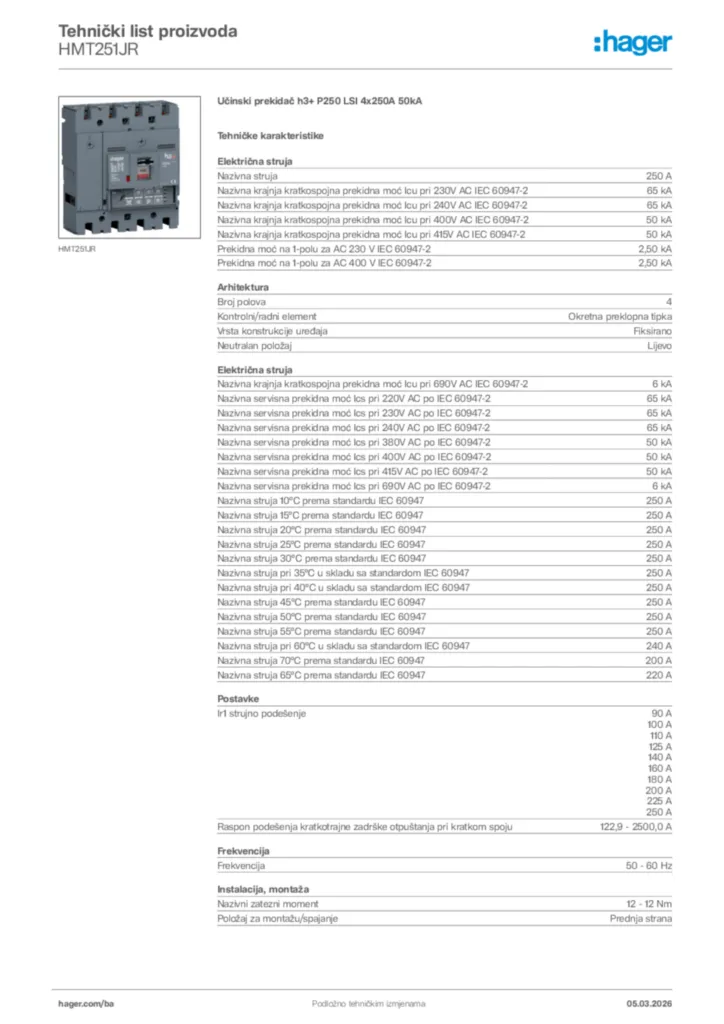

Slika proizvoda HMT251JR
-
