Učinski osigurač h3+ P250 LSI 3P3D 160A 50kA FTC HMT160JR

Name: HMT160JR
Brand: Hager
SKU: HMT160JR20

EAN

3250613176525

Pakovanje

1 Komad

Cijena

na zahtjev

Dodaci
Tehničke karakteristike
Ekološka vrijednost
Dokumentacija
Više proizvoda

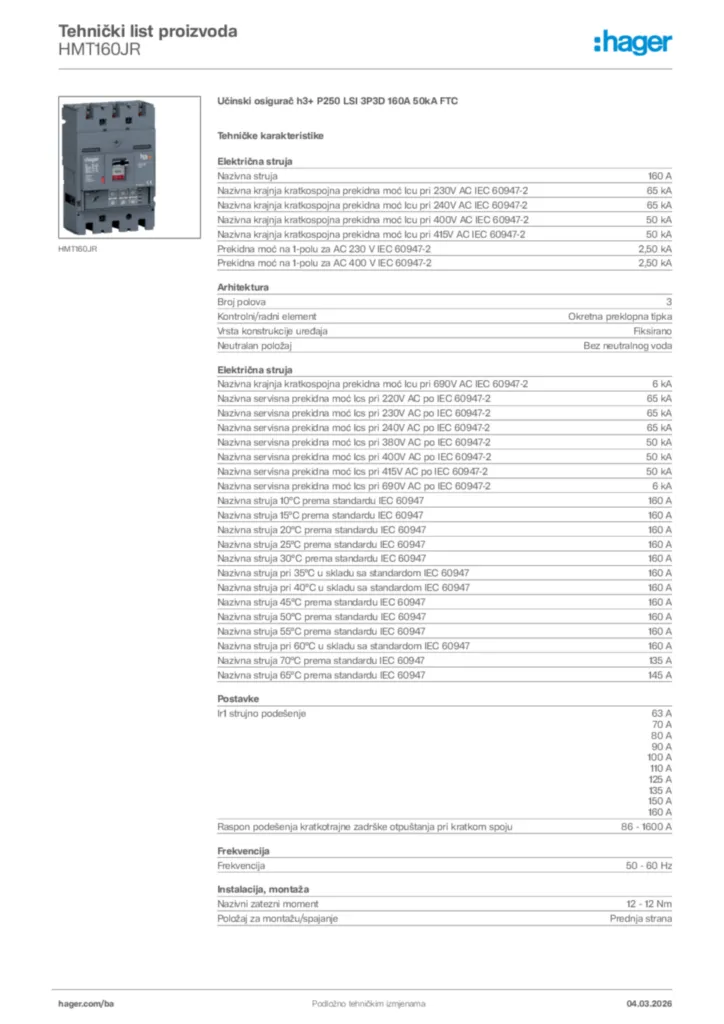

Preuzmite tehnički list

Kompletirajte vaš sistem

Motor operator 1 dostupni proizvodi
Kabal za paralelni pogon 1 dostupni proizvodi
Funkcije povezivanja 2 dostupni proizvodi
Radni okidač 2 dostupni proizvodi
Podnaponski okidač 2 dostupni proizvodi
Funkcije blokade/paralelnog pogona 1 dostupni proizvodi

Tehničke karakteristike

Nazivna struja

160 A
Nazivna krajnja kratkospojna prekidna moć Icu pri 230V AC IEC 60947-2

65 kA
Nazivna krajnja kratkospojna prekidna moć Icu pri 240V AC IEC 60947-2

65 kA
Nazivna krajnja kratkospojna prekidna moć Icu pri 400V AC IEC 60947-2

50 kA
Nazivna krajnja kratkospojna prekidna moć Icu pri 415V AC IEC 60947-2

50 kA
Prekidna moć na 1-polu za AC 230 V IEC 60947-2

2,50 kA
Prekidna moć na 1-polu za AC 400 V IEC 60947-2

2,50 kA
Nazivna krajnja kratkospojna prekidna moć Icu pri 690V AC IEC 60947-2

6 kA
Nazivna servisna prekidna moć Ics pri 220V AC po IEC 60947-2

65 kA
Nazivna servisna prekidna moć Ics pri 230V AC po IEC 60947-2

65 kA
Nazivna servisna prekidna moć Ics pri 240V AC po IEC 60947-2

65 kA
Nazivna servisna prekidna moć Ics pri 380V AC po IEC 60947-2

50 kA
Nazivna servisna prekidna moć Ics pri 400V AC po IEC 60947-2

50 kA
Nazivna servisna prekidna moć Ics pri 415V AC po IEC 60947-2

50 kA
Nazivna servisna prekidna moć Ics pri 690V AC po IEC 60947-2

6 kA
Nazivna struja 10°C prema standardu IEC 60947

160 A
Nazivna struja 15°C prema standardu IEC 60947

160 A
Nazivna struja 20°C prema standardu IEC 60947

160 A
Nazivna struja 25°C prema standardu IEC 60947

160 A
Nazivna struja 30°C prema standardu IEC 60947

160 A
Nazivna struja pri 35°C u skladu sa standardom IEC 60947

160 A
Nazivna struja pri 40°C u skladu sa standardom IEC 60947

160 A
Nazivna struja 45°C prema standardu IEC 60947

160 A
Nazivna struja 50°C prema standardu IEC 60947

160 A
Nazivna struja 55°C prema standardu IEC 60947

160 A
Nazivna struja pri 60°C u skladu sa standardom IEC 60947

160 A
Nazivna struja 70°C prema standardu IEC 60947

135 A
Nazivna struja 65°C prema standardu IEC 60947

145 A

Broj polova

3
Kontrolni/radni element

Okretna preklopna tipka
Vrsta konstrukcije uređaja

Fiksirano
Neutralan položaj

Bez neutralnog voda

Ir1 strujno podešenje

63 A, 70 A, 80 A, 90 A, 100 A, 110 A, 125 A, 135 A, 150 A, 160 A
Raspon podešenja kratkotrajne zadrške otpuštanja pri kratkom spoju

86 - 1.600 A

Frekvencija

50 - 60 Hz

Nazivni zatezni moment

12 - 12 Nm
Položaj za montažu/spajanje

Prednja strana

Nazivni impulsni podnosivi napon Uimp

8.000 V
Nazivni izolacijski napon Ui

800 V
Nazivni radni napon Ue

220 - 690 V

Zaštitna/trip jedinica

LSI

Ukupni gubitak snage pri IN

18,42 W
Gubitak snage po polu na In

6,14 W

Električna izdržljivost u broju ciklusa

10.000
Broj mehaničkih operacija

40.000

Broj pomoćnih kontakata kao izmjenični kontakt

0
Broj pomoćnih kontakata kao NC kontakt

0
Broj pomoćnih kontakata kao NO kontakt

0

Ingress Protection (IP) klasa

IP4X

Radna temperatura

-25 - 70 °C
Stepen zagađenja prema IEC 60664/IEC 60947-2

3

Mogućnost međusobnog zaključavanja

Da

Presjek fleksibilnog vodiča

35 - 150 mm²
Presjek krutog provodnika

35 - 185 mm²
Vrsta priključka/utikača

Klema

Materijal kabla

Bakar, Aluminij

Visina

165 mm
Širina

105 mm
Dubina

97 mm

Integrisan motorni pogon

Ne

Prikladno za DIN šinu

Ne
Kompatibilano sa FID blokom

Ne
Prikladno za distributivni ormar

Da

Pozicija napajanje

Dvosmjerno

Dugotrajna zaštita od preopterećenja (ltd): zadrška (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Kratkotrajna zaštita (std): struja (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Kratkotrajna zaštita (std): zadrška (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Trenutna zaštita (li): Koeficijent podešenja

3, 4, 5, 6, 7, 8, 9, 10, 11
