Učinski prekidač, x160 4P 25kA 63A HHA064H
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Kompletirajte vaš sistem
Opcionalni dodaci
-
FID blokovi za automatske osigurače tip A-HI 1 dostupni proizvodi -
13 dostupni proizvodi
-
Zakretne ručice 2 dostupni proizvodi
Kompletirajte vaš sistem
-
HBA126H
FID-blok, elektronski, x160 4P 125A, Idn podesiv, vremenska zadrška
-
HXA004HNaponski okidač, 200-240V AC, x160-P160-x250-P250-x630-P630
-
HXA005HNaponski okidač, 380-450V AC, x160-P160-x250-P250-x630-P630
-
HXA014HPodnaponski okidač, 200-240V AC, x160-P160-x250-P250-x630-P630
-
HXA015HPodnaponski okidač, 380-450V AC, x160-P160-x250-P250-x630-P630
-
HXA021HPomoćni kontakt, 1k.o+1k.z 250V AC, x160-P160-x250-P250-x630-P630
-
HXA024HAlarmni kontakt, 1k.o+1k.z 250V AC, x160-P160-x250-P250-x630-P630
-
HXA030H
Zakretna ručica x160, montaža direktno na prekidač
-
HXA031HZakretna ručica x160, montaža na vrata ormara
-
HYA006HStezaljka, za kućište x160 4P, Aluminij
-
HYA013HProduženi priključak, x160 4P, kavez klema
-
HYA015HProduženi priključak, x160 4P, prošireni
-
HYA019HRazdjelna pregrada x160 3/4P
-
HYA022HZaštitni poklopac klema x160 4P, dugi
-
HYA024HZaštitni poklopac klema x160 4P, široki
-
HYA028HZaštitni poklopac kavez klema x160 4P
Tehničke karakteristike
-
Nazivna struja63 A
-
Nazivna krajnja kratkospojna prekidna moć Icu pri 400V AC IEC 60947-225 kA
-
Nazivna krajnja kratkospojna prekidna moć Icu pri 240V AC IEC 60947-235 kA
-
Nazivna servisna prekidna moć Ics pri 230V AC po IEC 60947-225 kA
-
Nazivna servisna prekidna moć Ics pri 400V AC po IEC 60947-220 kA
-
Broj polova4
-
Frekvencija50 - 60 Hz
-
Nazivni impulsni podnosivi napon Uimp8.000 V
-
Nazivni izolacijski napon Ui690 V
-
Nazivni radni napon Ue220 - 415 V
-
Zaštitna/trip jedinicaTM A/F
-
Ukupni gubitak snage pri IN30 W
-
Električna izdržljivost u broju ciklusa1.000
-
Broj mehaničkih operacija4.000
-
Ingress Protection (IP) klasaIP4X
-
Presjek fleksibilnog vodiča4 - 70 mm²
-
Presjek krutog provodnika4 - 95 mm²
-
Nazivni zatezni moment6 - 6 Nm
-
Položaj za montažu/spajanjePrednja strana
-
Vrsta vezeVijčana stezaljka
-
Mogućnost međusobnog zaključavanjaDa
-
AT_ThermalProtectionKnobSetting0,63, 0,8, 1
-
Visina130 mm
-
Širina100 mm
-
Dubina68 mm
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

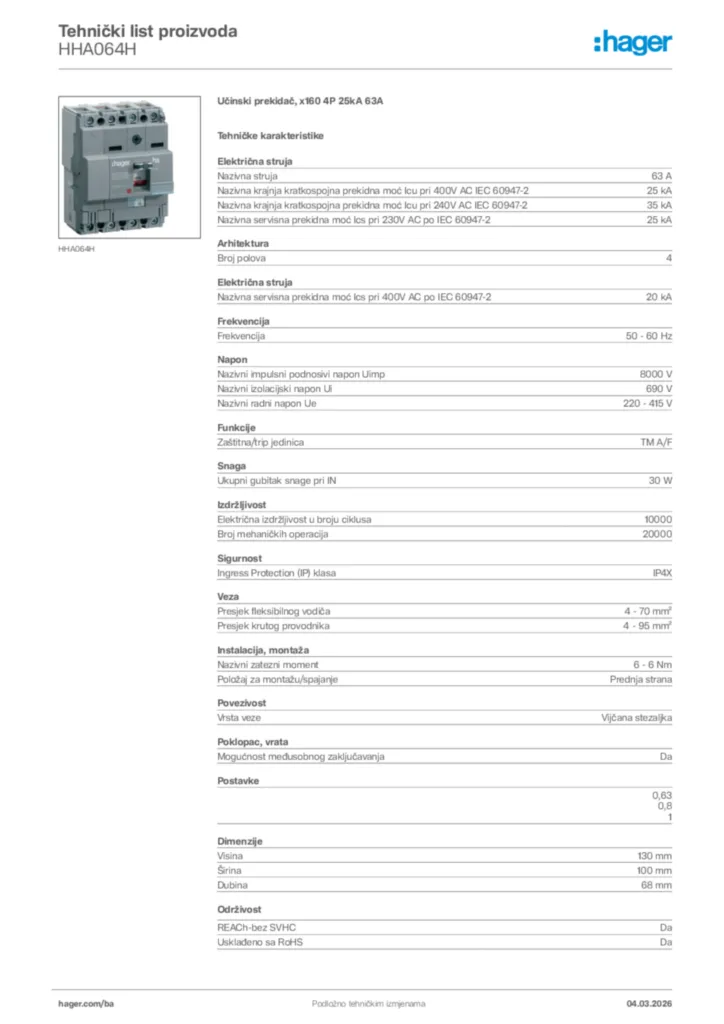

Slika proizvoda HHA064H
-
Uputstvo za instalaciju
Uputstvo za instalaciju International 2021-06-07
PDF8,51 MB -
Deklaracija o usklađenosti
Deklaracija o usklađenosti en-GB 2025-03-20
PDF430,96 kB
Deklaracija o usklađenosti en-GB 2025-03-20
PDF435,49 kB
