Učinski prekidač, x160 4-polni 18kA 50A, fiksna izvedba HDA051L
EAN
3250613136529
Pakovanje
1 Komad
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Kompletirajte vaš sistem
Opcionalni dodaci
-
Poklopci/kape za plombiranje 3 dostupni proizvodi -
Pregrade/poklopci za razdvajanje faza 1 dostupni proizvodi -
Funkcije povezivanja 3 dostupni proizvodi -
Zakretne ručice 2 dostupni proizvodi -
Radni okidač 2 dostupni proizvodi -
Podnaponski okidač 2 dostupni proizvodi
Kompletirajte vaš sistem
Tehničke karakteristike
Električna struja
-
Nazivna struja50 A
-
Nazivna krajnja kratkospojna prekidna moć Icu pri 400V AC IEC 60947-218 kA
-
Nazivna krajnja kratkospojna prekidna moć Icu pri 240V AC IEC 60947-225 kA
-
Nazivna servisna prekidna moć Ics pri 230V AC po IEC 60947-225 kA
-
Nazivna servisna prekidna moć Ics pri 400V AC po IEC 60947-218 kA
-
Nazivna struja 0°C prema standardu IEC 6094760,40 A
-
Nazivna struja 10°C prema standardu IEC 6094760,40 A
-
Nazivna struja 15°C prema standardu IEC 6094759,20 A
-
Nazivna struja 20°C prema standardu IEC 6094758 A
-
Nazivna struja 25°C prema standardu IEC 6094756,70 A
-
Nazivna struja 30°C prema standardu IEC 6094755,40 A
-
Nazivna struja pri 35°C u skladu sa standardom IEC 6094754,10 A
-
Nazivna struja pri 40°C u skladu sa standardom IEC 6094752,80 A
-
Nazivna struja 45°C prema standardu IEC 6094751,40 A
-
Nazivna struja 50°C prema standardu IEC 6094750 A
-
Nazivna struja 55°C prema standardu IEC 6094748,50 A
-
Nazivna struja 5°C prema standardu IEC 6094759,20 A
-
Nazivna struja pri 60°C u skladu sa standardom IEC 6094747 A
-
Nazivna struja 65°C prema standardu IEC 6094745,40 A
-
Nazivna struja 70°C prema standardu IEC 6094743,80 A
Arhitektura
-
Broj polova4
-
Kontrolni/radni elementOkretna preklopna tipka
-
Vrsta konstrukcije uređajaFiksirano
Okidanje
-
Odzivno vrijeme prilikom otvaranja10 ms
Frekvencija
-
Frekvencija50 - 60 Hz
Napon
-
Nazivni impulsni podnosivi napon Uimp8.000 V
-
Nazivni izolacijski napon Ui690 V
Funkcije
-
Zaštitna/trip jedinicaTM F/F
Snaga
-
Ukupni gubitak snage pri IN17,30 W
Izdržljivost
-
Električna izdržljivost u broju ciklusa10.000
-
Broj mehaničkih operacija20.000
Sigurnost
-
Ingress Protection (IP) klasaIP4X
Veza
-
Presjek fleksibilnog vodiča4 - 70 mm²
-
Presjek krutog provodnika4 - 95 mm²
Povezivost
-
Vrsta vezeVijčana stezaljka
-
AT_ThermalProtectionKnobSetting1, 1
Dimenzije
-
Visina130 mm
-
Širina100 mm
-
Dubina68 mm
Kompatibilnost
-
Prikladno za DIN šinuDa
Glavne električne karakteristike
-
Trip vrijeme magnetne zaštite0 - 0 ms
Instalacija, montaža
-
Položaj za montažu/spajanjePrednja strana
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.
Slika proizvoda HDA051L
-

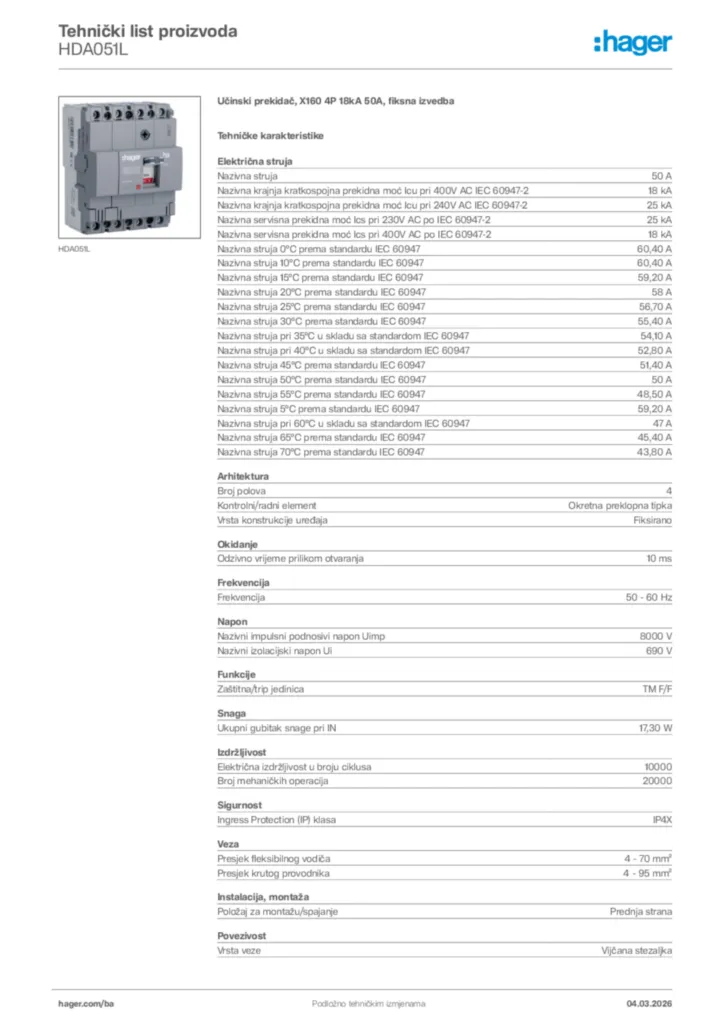

Product datasheet
