Učinski prekidač, X160 3P 18kA 40A, fiksna izvedba HDA040L
EAN
3250613136499
Pakovanje
1 Komad
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Kompletirajte vaš sistem
Opcionalni dodaci
-
FID blokovi za automatske osigurače tip A-HI 1 dostupni proizvodi -
13 dostupni proizvodi
-
Zakretne ručice 2 dostupni proizvodi
Kompletirajte vaš sistem
-
HBA125H
FID-blok, elektronski, x160 3P 125A, Idn podesiv, vremenska zadrška
-
HXA004HNaponski okidač, 200-240V AC, x160-P160-x250-P250-x630-P630
-
HXA005HNaponski okidač, 380-450V AC, x160-P160-x250-P250-x630-P630
-
HXA014HPodnaponski okidač, 200-240V AC, x160-P160-x250-P250-x630-P630
-
HXA015HPodnaponski okidač, 380-450V AC, x160-P160-x250-P250-x630-P630
-
HXA021HPomoćni kontakt, 1k.o+1k.z 250V AC, x160-P160-x250-P250-x630-P630
-
HXA024HAlarmni kontakt, 1k.o+1k.z 250V AC, x160-P160-x250-P250-x630-P630
-
HXA030H
Zakretna ručica x160, montaža direktno na prekidač
-
HXA031HZakretna ručica x160, montaža na vrata ormara
-
HYA005HStezaljka, za kućište x160 3P, Aluminij
-
HYA013HProduženi priključak, x160 4P, kavez klema
-
HYA014HProduženi priključak, x160 3P, prošireni
-
HYA019HRazdjelna pregrada x160 3/4P
-
HYA021HZaštitni poklopac klema x160 3P, dugi
-
HYA023HZaštitni poklopac klema x160 3P, široki
-
HYA027HZaštitni poklopac kavez klema x160 3P
Tehničke karakteristike
Električna struja
-
Nazivna struja40 A
-
Nazivna krajnja kratkospojna prekidna moć Icu pri 400V AC IEC 60947-218 kA
-
Nazivna krajnja kratkospojna prekidna moć Icu pri 240V AC IEC 60947-225 kA
-
Nazivna servisna prekidna moć Ics pri 230V AC po IEC 60947-225 kA
-
Nazivna servisna prekidna moć Ics pri 400V AC po IEC 60947-218 kA
-
Nazivna struja 0°C prema standardu IEC 6094749,50 A
-
Nazivna struja 10°C prema standardu IEC 6094749,50 A
-
Nazivna struja 15°C prema standardu IEC 6094748,40 A
-
Nazivna struja pri 20°C prema standardu IEC 6094747,30 A
-
Nazivna struja 25°C prema standardu IEC 6094746,10 A
-
Nazivna struja 30°C prema standardu IEC 6094745 A
-
Nazivna struja pri 35°C u skladu sa standardom IEC 6094743,80 A
-
Nazivna struja pri 40°C u skladu sa standardom IEC 6094742,50 A
-
Nazivna struja 45°C prema standardu IEC 6094741,30 A
-
Nazivna struja 50°C prema standardu IEC 6094740 A
-
Nazivna struja 55°C prema standardu IEC 6094738,60 A
-
Nazivna struja 5°C prema standardu IEC 6094748,40 A
-
Nazivna struja pri 60°C u skladu sa standardom IEC 6094737,20 A
-
Nazivna struja 65°C prema standardu IEC 6094735,70 A
-
Nazivna struja 70°C prema standardu IEC 6094734,20 A
Arhitektura
-
Broj polova3
-
Kontrolni/radni elementOkretna preklopna tipka
-
Vrsta konstrukcije uređajaFiksirano
-
Neutralan položajBez neutralnog voda
Okidanje
-
Odzivno vrijeme prilikom otvaranja10 ms
Frekvencija
-
Frekvencija50 - 60 Hz
Napon
-
Nazivni impulsni podnosivi napon Uimp8.000 V
-
Nazivni izolacijski napon Ui690 V
Funkcije
-
Zaštitna/trip jedinicaTM F/F
Snaga
-
Ukupni gubitak snage pri IN11 W
Izdržljivost
-
Električna izdržljivost u broju ciklusa1.000
-
Broj mehaničkih operacija4.000
Sigurnost
-
Ingress Protection (IP) klasaIP4X
Veza
-
Presjek fleksibilnog vodiča4 - 70 mm²
-
Presjek krutog provodnika4 - 95 mm²
Povezivost
-
Vrsta vezeVijčana stezaljka
-
AT_ThermalProtectionKnobSetting1, 1
Dimenzije
-
Visina130 mm
-
Širina75 mm
-
Dubina68 mm
Kompatibilnost
-
Prikladno za DIN šinuDa
Glavne električne karakteristike
-
Trip vrijeme magnetne zaštite0 - 0 ms
Instalacija, montaža
-
Položaj za montažu/spajanjePrednja strana
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

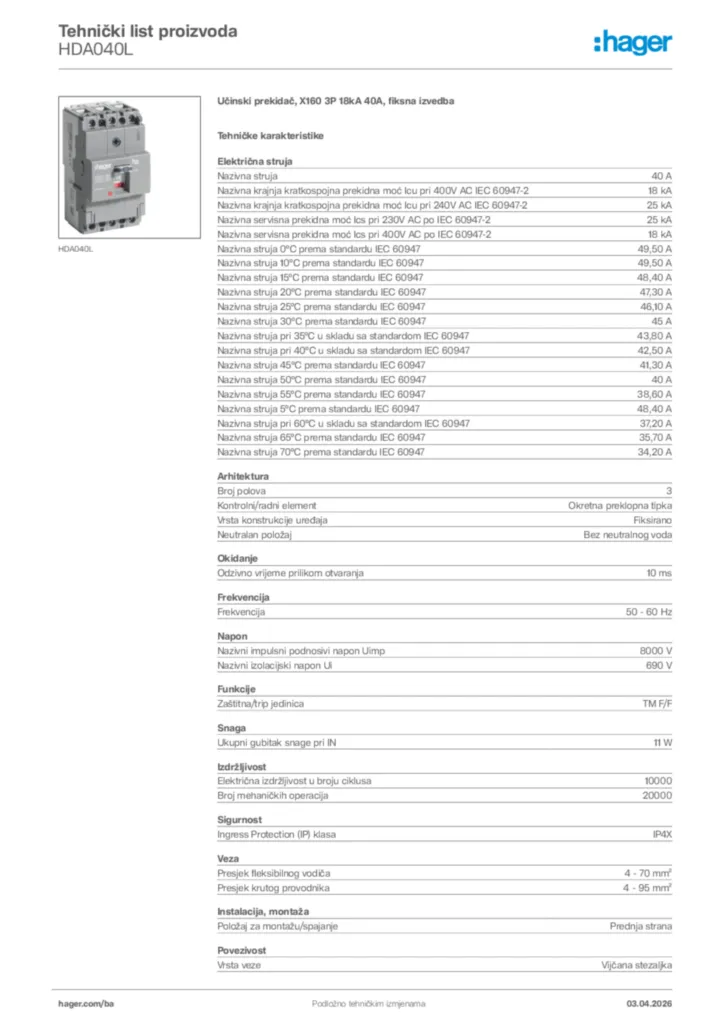

Slika proizvoda HDA040L
-
Uputstvo za instalaciju
Uputstvo za instalaciju International 2021-06-07
PDF8,51 MB -
Deklaracija o usklađenosti
Deklaracija o usklađenosti en-GB 2025-03-20
PDF430,96 kB
Deklaracija o usklađenosti en-GB 2025-03-20
PDF435,49 kB
