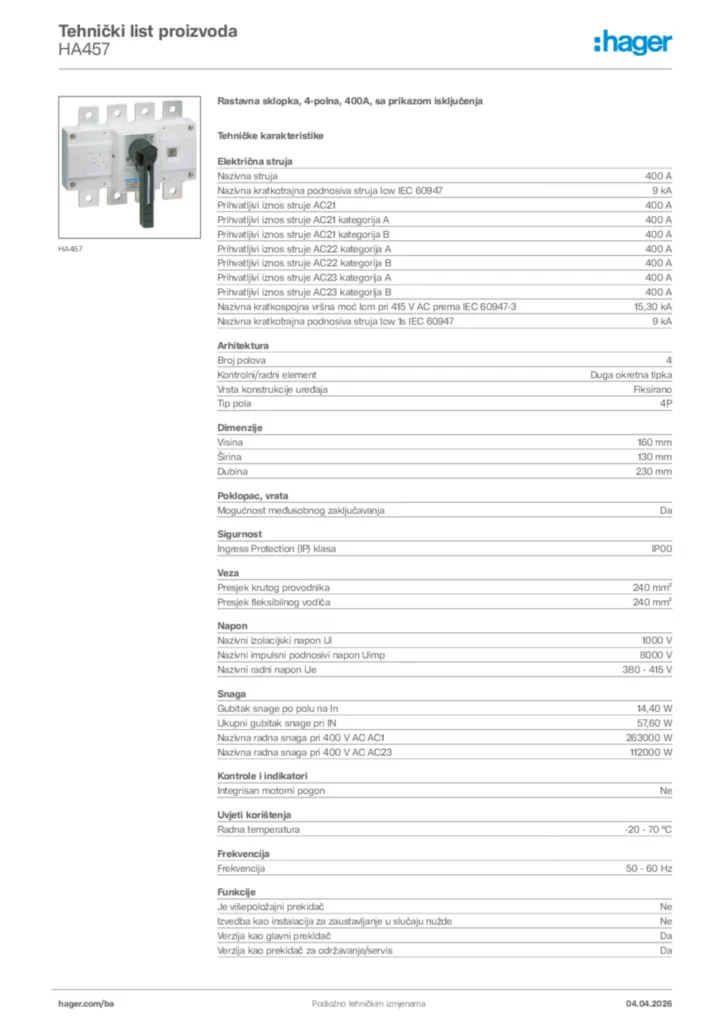

Rastavna sklopka, 4-polna, 400A, sa prikazom isključenja HA457
EAN
3250613114572
Pakovanje
1 Komad
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Kompletirajte vaš sistem
Opcionalni dodaci
-
Pomoćni kontakti 1 dostupni proizvodi -
Zakretna ručica za montažu na vrata za prekidače 1 dostupni proizvodi -
Produžna osovina 1 dostupni proizvodi -
2 dostupni proizvodi
Kompletirajte vaš sistem
Tehničke karakteristike
Električna struja
-
Nazivna struja400 A
-
Nazivna kratkotrajna podnosiva struja Icw IEC 609479 kA
-
Prihvatljivi iznos struje AC21400 A
-
Prihvatljivi iznos struje AC21 kategorija A400 A
-
Prihvatljivi iznos struje AC21 kategorija B400 A
-
Prihvatljivi iznos struje AC22 kategorija A400 A
-
Prihvatljivi iznos struje AC22 kategorija B400 A
-
Prihvatljivi iznos struje AC23 kategorija A400 A
-
Prihvatljivi iznos struje AC23 kategorija B400 A
-
Nazivna kratkospojna vršna moć Icm pri 415 V AC prema IEC 60947-315,30 kA
-
Nazivna kratkotrajna podnosiva struja Icw 1s IEC 609479 kA
Arhitektura
-
Broj polova4
-
Kontrolni/radni elementDugačka drška
-
Vrsta konstrukcije uređajaFiksirano
-
Tip pola4P
Dimenzije
-
Visina160 mm
-
Širina130 mm
-
Dubina230 mm
Poklopac, vrata
-
Mogućnost međusobnog zaključavanjaDa
Sigurnost
-
Ingress Protection (IP) klasaIP00
Veza
-
Presjek krutog provodnika240 mm²
-
Presjek fleksibilnog vodiča240 mm²
Napon
-
Nazivni izolacijski napon Ui1.000 V
-
Nazivni impulsni podnosivi napon Uimp8.000 V
-
Nazivni radni napon Ue380 - 415 V
Snaga
-
Gubitak snage po polu na In14,40 W
-
Ukupni gubitak snage pri IN57,60 W
-
Nazivna radna snaga pri 400 V AC AC1263.000 W
-
Nazivna radna snaga pri 400 V AC AC23112.000 W
Kontrole i indikatori
-
Integrisan motorni pogonNe
Uvjeti korištenja
-
Radna temperatura-20 - 70 °C
Frekvencija
-
Frekvencija50 - 60 Hz
Funkcije
-
Je višepoložajni prekidačNe
-
Izvedba kao instalacija za zaustavljanje u slučaju nuždeNe
-
Verzija kao glavni prekidačDa
-
Verzija kao prekidač za održavanje/servisDa
-
Verzija kao sigurnosni prekidačDa
-
Verzija kao kompaktni isklopni prekidačDa
Oprema
-
Motorni pogon opcionalanNe
-
Broj pomoćnih kontakata kao izmjenični kontakt0
-
Broj pomoćnih kontakata kao NC kontakt0
-
Broj pomoćnih kontakata kao NO kontakt0
Instalacija, montaža
-
Nazivni zatezni moment20 - 22 Nm
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.
Slika proizvoda HA457
-
Uputstvo za instalaciju
Uputstvo za instalaciju en-GB, es-ES, fr-FR, de-DE, it-IT 2017-11-17
PDF1,13 MB -
Deklaracija o usklađenosti
Declaration
Deklaracija o usklađenosti International 2021-05-17
PDF200,64 kB
Declaration
Deklaracija o usklađenosti International 2022-04-13
PDF777,14 kB
