Ugradni ormar FWU sa vratima, 7 redova, 1 polje, 84 modula FWU71S
Ormar FWU71S ugradni sa vratima, sa 7 redova u visinu i jednim poljem, sa prostorom za 84 modula. Ormar ima IP30, zaštitnu klasu II te vanjske dimenzije 1153x353x125 mm. Ovaj razvodni ormar je posebno pogodan za upotrebu kao električna distribucijska centrala u stambenim zgradama i javnim prostorima jer nudi mogućnost kombinovanja raznovrsne sigurnosne modularne opreme i uređaja za pametno upravljanje. Ova serija ormara je dostupna u izvedbi do 252 modula.
EAN
3250612739745
Pakovanje
1 Komad
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Kompletirajte vaš sistem
Opcionalni dodaci
-
Pokrivna traka 1 dostupni proizvodi -
Integrisano polje za telekomunikacije 6 dostupni proizvodi -
Vratni/operacijski panel 3 dostupni proizvodi -
Priključne kleme, prolazne 1 dostupni proizvodi -
DIN šina 1 dostupni proizvodi -
Držač dokumenata 1 dostupni proizvodi
Kompletirajte vaš sistem
-
UN31TN
Panel, perforirani, Univers FW, multimedija, 450x250mm
-
UN41TNPanel, perforirani, Univers FW, multimedija, 600x250mm
-
UN51TNPanel, perforirani, Univers FW, multimedija, 750x250mm
-
UN61TNPanel, perforirani, Univers FW, multimedija, 900x250mm
-
UN71TNPanel, perforirani, Univers FW, multimedija, 1050x250mm
-
UM71UKNosač sa montažnom pločom za multimedija aplikacije, 1050x250mm
Tehničke karakteristike
Veza
-
Broj uvoda za vodiče2
Instalacija, montaža
-
Pogodno za korištenje na otvorenom/vaniNe
-
Montiranje naPŽ montaža, Šuplji zid
Električna struja
-
Nazivna struja125 A
Oprema
-
Broj šina7
-
Broj redova7
-
Broj sekcija u širinu1
-
Sa bravomNe
-
Ima N klemni blokDa
-
Ima klemni blok za uzemljenjeDa
-
Ima montažnu pločuNe
Kapacitet
-
Broj modula84
Funkcije
-
Ima glavnu zaštitnu sklopkuNe
-
Sa uvodima za provodnikeDa
Dimenzije
-
Visina1.153 mm
-
Širina353 mm
-
Dubina125 mm
-
Ugrađena visina1.102 mm
-
Ugrađena širina310 mm
-
Ugrađena dubina112 mm
-
Broj jedinica širine12
Poklopac, vrata
-
Broj vrata ormara1
-
Vrsta ručkeRučica sa dizajnom šarke
-
Vrata/poklopac je proziranNe
Povezivost
-
Vrsta montažeMontaža vijcima
Materijali
-
MaterijalŽeljezo
-
RAL kod9010
-
BojaČista bijela
Sigurnost
-
Zaštitna klasaIzolacijska klasa II
-
Otpornost na udarce IKIK09
-
Ingress Protection (IP) klasaIP30
-
Vrsta zaključavanjaBez brave
-
Ispitivanje užarenom žicom850 °C
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.
Slika proizvoda FWU71S
-

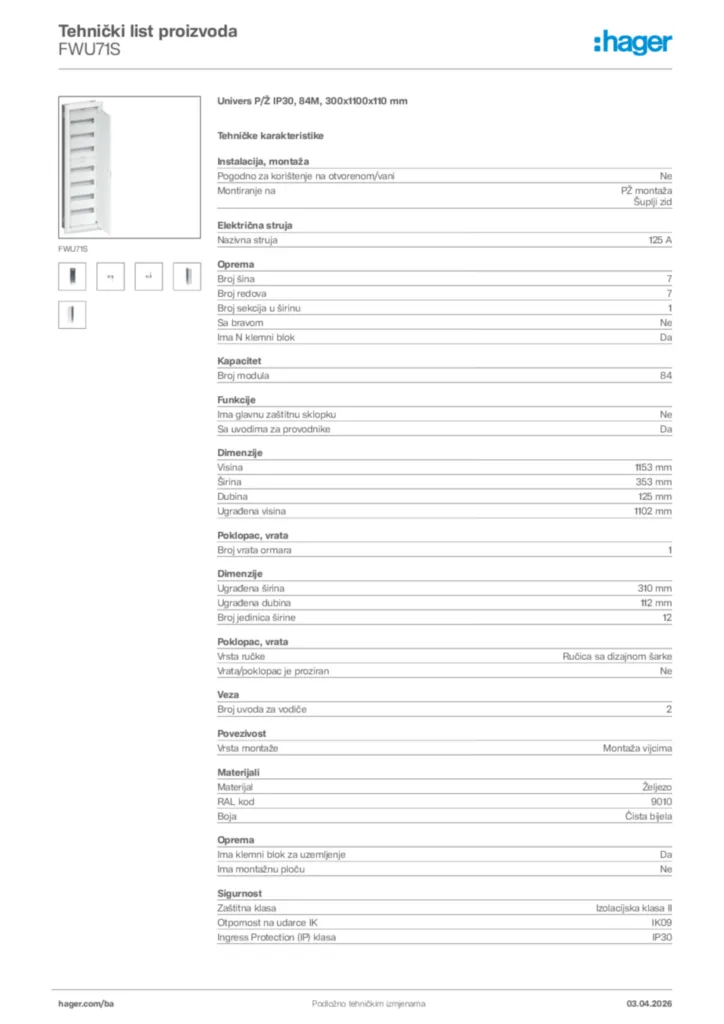

Product datasheet
Hager Product data sheet FWU71S
Univers P/Ž IP30, 84M, 300x1100x110 mm
PDF -
Upute
Upute International 2015-05-08
PDF673,51 kB -
Uputstvo za instalaciju
Uputstvo za instalaciju International 2021-12-08
PDF11,44 MB -
Priručnik
Handbook en-GB 2023-04-11
Priručnik en-GB 2023-04-11
PDF5,83 MB -
Deklaracija o usklađenosti
Declaration
Deklaracija o usklađenosti International 2023-05-12
PDF332,34 kB
Declaration
Deklaracija o usklađenosti International 2022-08-29
PDF143,25 kB
Declaration
Deklaracija o usklađenosti International 2022-03-09
PDF1,44 MB
Declaration
Deklaracija o usklađenosti International 2021-01-08
PDF289,50 kB
Više dokumentacije
