Nadgradni ormar univers sa multimedijalnim poljem, IP31, 6 redova, 950x550x161mm FWB62K1
Nadgradni (N/Ž) razvodni ormar univers (energetski + multimedija), IP31, zaštitna klasa II, 72 modula + multimedijalno polje, dimenzija: 950 × 550 × 161 mm. U skladu sa DIN EN 61439-1/-3 i DIN 43870 standardima. Pogodan za uređaje do 125 A. Izvedba: čelični lim sa praškastim premazom, perforirana vrata za propusnost bežičnih signala i bolju ventilaciju, PE/N QuickConnect stezaljke, uklonjive plastične ploče za kablovske uvodnice.
EAN
3250612740239
Pakovanje
1 Komad
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Kompletirajte vaš sistem
Opcionalni dodaci
-
Panel za uvod za ormar 2 dostupni proizvodi -
Patch panel za ormar 3 dostupni proizvodi -
Standardni dodaci 3 dostupni proizvodi -
Montažna ploča za razvodne ormare 3 dostupni proizvodi -
Integrisano polje za telekomunikacije 2 dostupni proizvodi -
Vratni/operacijski panel 2 dostupni proizvodi
Kompletirajte vaš sistem
-
UN06ANoseće šine, UniversN, 900mm, za ormare od 160mm dubine, set od 2 komada
-
UZ01B4DIN šina, UniversN, 1 polje, montaža na noseću šinu
-
UZ02B4DIN šina, UniversN, 2 polja, montaža na noseću šinu
-
UT22BDIN šina, izolovana, Univers, 1 polje, 7, 5mm, podesiva dubina do 31mm, 11M
-
UT22CDIN šina, univers, 1 polje, 7, 5 mm, izolirana
Tehničke karakteristike
Veza
-
Broj uvoda za vodiče8
Instalacija, montaža
-
Pogodno za korištenje na otvorenom/vaniNe
-
Montiranje naNadgradna/NŽ
Električna struja
-
Nazivna struja125 A
Oprema
-
Broj šina6
-
Broj redova6
-
Broj sekcija u širinu2
-
Sa bravomNe
-
Ima N klemni blokDa
-
Ima klemni blok za uzemljenjeDa
-
Ima montažnu pločuDa
Kapacitet
-
Broj modula72
Funkcije
-
Sa uvodima za provodnikeDa
Dimenzije
-
Visina950 mm
-
Širina550 mm
-
Dubina165 mm
-
Ugrađena visina950 mm
-
Ugrađena širina550,00 mm
-
Ugrađena dubina0,00 mm
-
Broj jedinica širine24
Poklopac, vrata
-
Broj vrata ormara1
-
Vrsta ručkeRučica sa dizajnom šarke
-
Vrata/poklopac je proziranNe
Povezivost
-
Vrsta montažeNŽ montaža
Materijali
-
MaterijalŽeljezo
-
RAL kod9010
-
BojaČista bijela
-
Materijal montažne pločeAkrilonitril akrilat (ASA), Polikarbonat (PC)
Sigurnost
-
Zaštitna klasaIzolacijska klasa II
-
Otpornost na udarce IKIK09
-
Ingress Protection (IP) klasaIP31
-
Vrsta zaključavanjaBravica, Bez brave
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.
Slika proizvoda FWB62K1
-

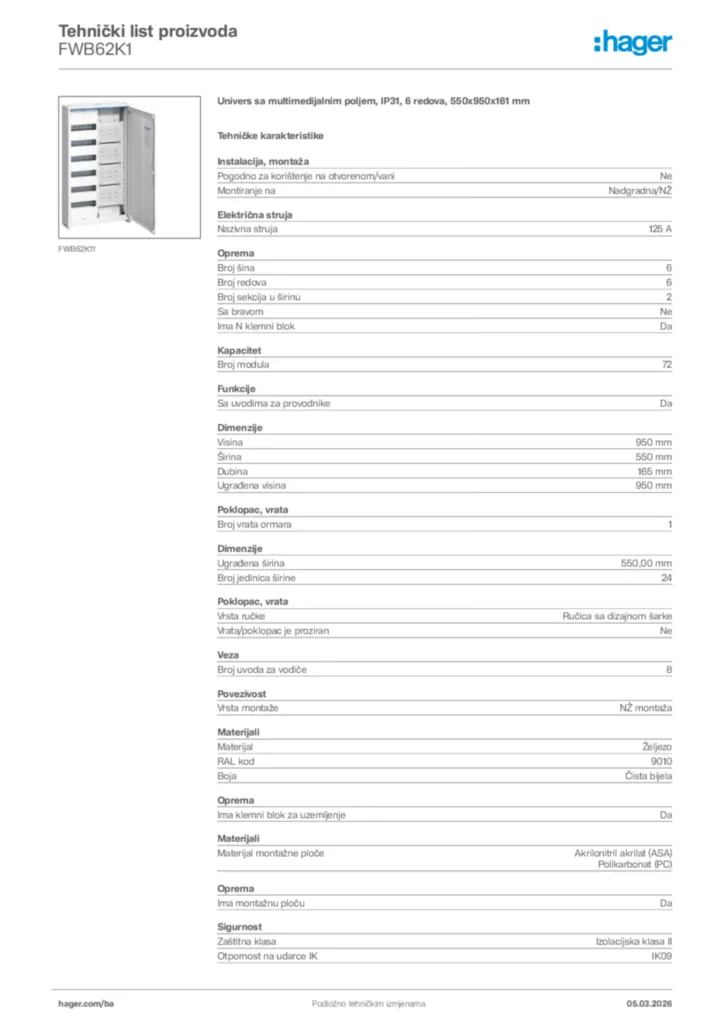

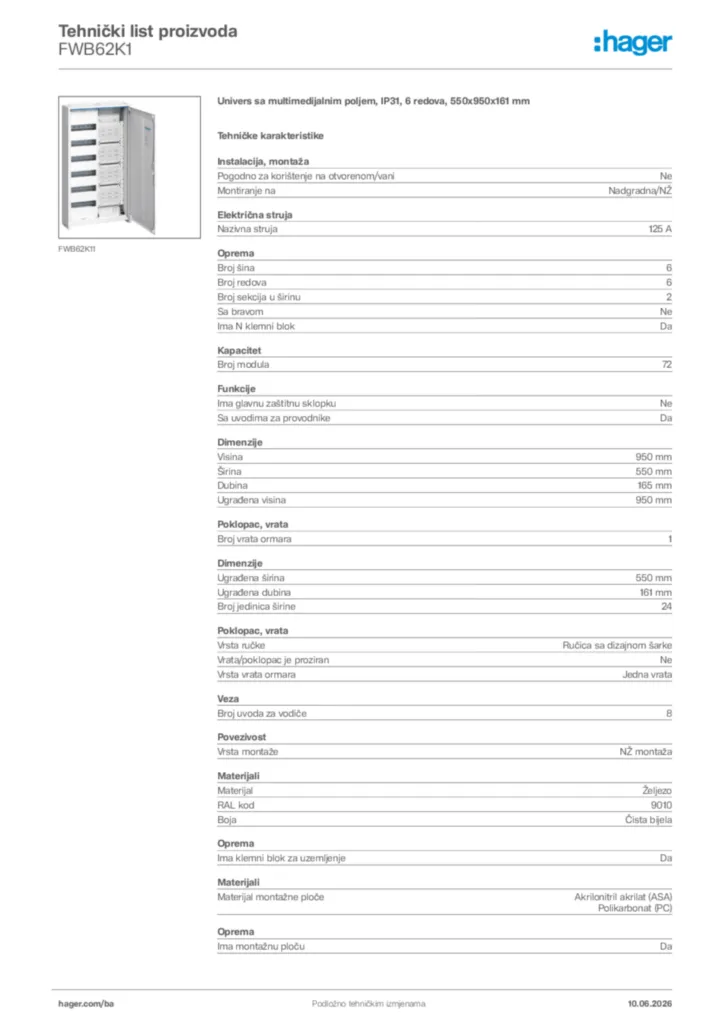

Product datasheet
