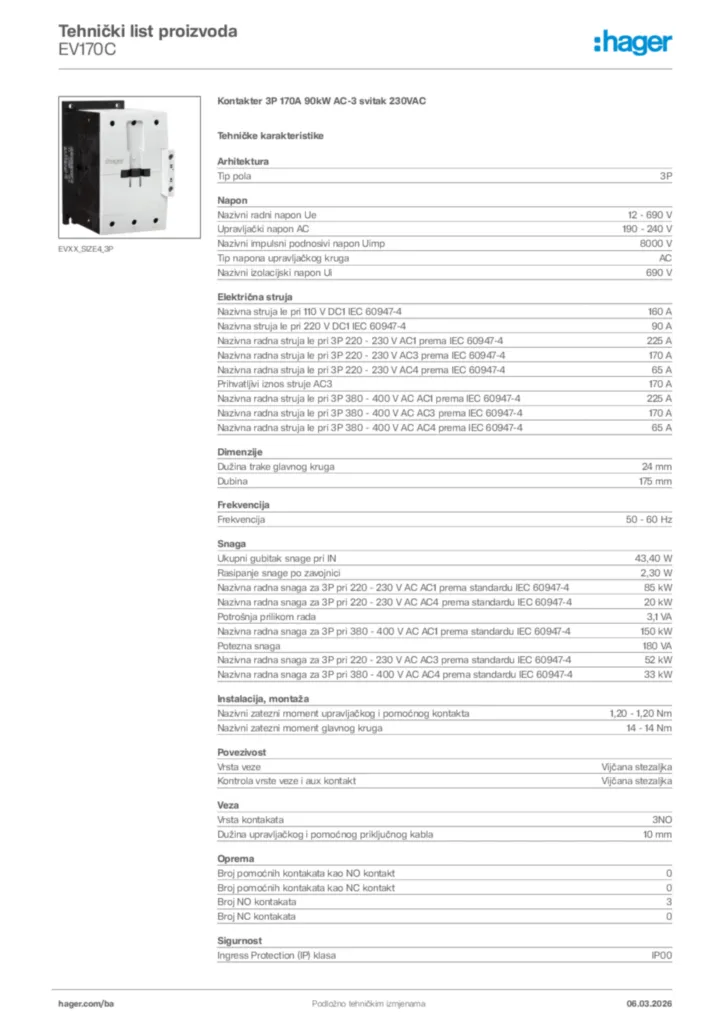

Kontakter 3-polni 170A 90kW AC-3 svitak 230VAC EV170C

EAN
3250612236251
Pakovanje
1 Komad
Cijena
na zahtjev

Kompletirajte vaš sistem

Opcionalni dodaci

  • Bime­talni relej 5 dostupni proizvodi
  • ‌Pomoćni uređaj za uređaje ormara 2 dostupni proizvodi
  • Meha­nička dodatna oprema za nisko­na­ponske kompo­nente 1 dostupni proizvodi

Tehničke karakteristike

Arhi­tek­tura
  • Tip pola
    3P
Napon
  • Nazivni radni napon Ue
    12 - 690 V
  • Uprav­ljački napon AC
    190 - 240 V
  • Nazivni impulsni podno­sivi napon Uimp
    8.000 V
  • Tip napona uprav­ljačkog kruga
    AC
  • Nazivni izola­cijski napon Ui
    690 V
Elek­trična struja
  • Nazivna struja Ie pri 110 V DC1 IEC 60947-4
    160 A
  • Nazivna struja Ie pri 220 V DC1 IEC 60947-4
    90 A
  • Nazivna radna struja Ie pri 3P 220 - 230 V AC1 prema IEC 60947-4
    225 A
  • Nazivna radna struja Ie pri 3P 220 - 230 V AC3 prema IEC 60947-4
    170 A
  • Nazivna radna struja Ie pri 3P 220 - 230 V AC4 prema IEC 60947-4
    65 A
  • Prihvat­ljivi iznos struje AC3
    170 A
  • Nazivna radna struja Ie pri 3P 380 - 400 V AC AC1 prema IEC 60947-4
    225 A
  • Nazivna radna struja Ie pri 3P 380 - 400 V AC AC3 prema IEC 60947-4
    170 A
  • Nazivna radna struja Ie pri 3P 380 - 400 V AC AC4 prema IEC 60947-4
    65 A
Dimen­zije
  • Dužina trake glavnog kruga
    24 mm
  • Dubina
    175 mm
Frek­ven­cija
  • Frek­ven­cija
    50 - 60 Hz
Snaga
  • Ukupni gubitak snage pri IN
    43,40 W
  • Rasi­panje snage po zavoj­nici
    2,30 W
  • Nazivna radna snaga za 3P pri 220 - 230 V AC AC1 prema stan­dardu IEC 60947-4
    85 kW
  • Nazivna radna snaga za 3P pri 220 - 230 V AC AC4 prema stan­dardu IEC 60947-4
    20 kW
  • Potrošnja prilikom rada
    3,1 VA
  • Nazivna radna snaga za 3P pri 380 - 400 V AC AC1 prema stan­dardu IEC 60947-4
    150 kW
  • Potezna snaga
    180 VA
  • Nazivna radna snaga za 3P pri 220 - 230 V AC AC3 prema stan­dardu IEC 60947-4
    52 kW
  • Nazivna radna snaga za 3P pri 380 - 400 V AC AC4 prema stan­dardu IEC 60947-4
    33 kW
Insta­la­cija, montaža
  • Nazivni zatezni moment uprav­ljačkog i pomoćnog kontakta
    1,20 - 1,20 Nm
  • Nazivni zatezni moment glavnog kruga
    14 - 14 Nm
Pove­zi­vost
  • Vrsta veze
    Vijčana stezaljka
  • Kontrola vrste veze i aux kontakt
    Vijčana stezaljka
Veza
  • Vrsta konta­kata
    3NO
  • Dužina uprav­ljačkog i pomoćnog priključnog kabla
    10 mm
Oprema
  • Broj pomoćnih konta­kata kao NO kontakt
    0
  • Broj pomoćnih konta­kata kao NC kontakt
    0
  • Broj NO konta­kata
    3
  • Broj NC konta­kata
    0
Sigur­nost
  • Ingress Protec­tion (IP) klasa
    IP00
Uvjeti kori­štenja
  • Radna tempe­ra­tura
    -25 - 60 °C
  • Stepen zaga­đenja prema IEC 60664/IEC 60947-2
    3
  • Tempe­ra­tura skla­di­šte­nja/­tran­s­porta
    -40 - 80 °C

Ekološka vrijednost

Usklađeno sa RoHS Da
REACh-bez SVHC Da
