Kontakter za rasvjetu 3P 21A 21kW AC-5b svitak 230VAC EVL021C
EAN
3250612236282
Pakovanje
1 Komad
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Kompletirajte vaš sistem
Opcionalni dodaci
-
Pomoćni uređaj za uređaje ormara 6 dostupni proizvodi -
Mehanička dodatna oprema za niskonaponske komponente 1 dostupni proizvodi
Kompletirajte vaš sistem
-
EVA001
Pomoćni kontakt 1NO+1NC za EV007…EV038, EVN022…EVN045, EVL014…EVL027
-
EVA002Pomoćni kontakt 2NO+2NC za EV007…EV038, EVN022…EVN045, EVL014…EVL027
-
EVA005Pomoćni kontakt 1NO+1NC za EV007…EV038, EVN022…EVN045, EVL…, EVR…
-
EVA006Pomoćni kontakt 4NO za EV007…EV038, EVN022…EVN045, EVL..., EVR…
-
EVA007Pomoćni kontakt 2NO+2NC za EV007…EV038, EVN022…EVN045, EVL..., EVR…
-
EVA008Pomoćni kontakt 4NC za EV007…EV038, EVN022…EVN045, EVL…, EVR…
Tehničke karakteristike
Napon
-
Nazivni radni napon Ue690 - 690 V
-
Vrsta napajanjaAC
-
Tip napona upravljačkog krugaAC
-
Nazivni izolacijski napon Ui690 V
-
Upravljački napon AC230 - 230 V
-
Nazivni impulsni podnosivi napon Uimp8.000 V
Električna struja
-
Prihvatljivi iznos struje AC140 A
-
Nazivna struja pri 40°C u skladu sa standardom IEC 6094740 A
-
Nazivna struja Ie pri 230 V AC5a IEC 60947-418 A
-
Nazivna struja Ie pri 230 V AC5b IEC 60947-421 A
-
Nazivna struja Ie pri 400 V AC5a IEC 60947-418 A
-
Nazivna struja Ie pri 400 V AC5b IEC 60947-421 A
-
Nazivna radna struja Ie pri 3P 380 - 400 V AC AC1 prema IEC 60947-440 A
Dimenzije
-
Visina85 mm
-
Širina45 mm
-
Dubina138 mm
-
Dužina trake glavnog kruga10 mm
Frekvencija
-
Frekvencija50 - 60 Hz
Snaga
-
Ukupni gubitak snage pri IN12,90 W
-
Gubitak snage po kontaktu10,80 W
-
Rasipanje snage po zavojnici2,10 W
Instalacija, montaža
-
Nazivni zatezni moment upravljačkog i pomoćnog kontakta1,20 - 1,20 Nm
-
Nazivni zatezni moment glavnog kruga3,20 - 3,20 Nm
Otpor
-
Impedancija po polu0
Izdržljivost
-
Električna izdržljivost u broju ciklusa10.000
Povezivost
-
Vrsta vezeVijčana stezaljka
Veza
-
Vrsta kontakata3NO
-
Dužina upravljačkog i pomoćnog priključnog kabla10 mm
Oprema
-
Broj pomoćnih kontakata kao NO kontakt0
-
Broj pomoćnih kontakata kao NC kontakt0
-
Broj NO kontakata3
-
Broj NC kontakata0
Sigurnost
-
Ingress Protection (IP) klasaIP00
Uvjeti korištenja
-
Radna temperatura-25 - 60 °C
-
Stepen zagađenja prema IEC 60664/IEC 60947-23
-
Maks. visina2.000 m
-
Temperatura skladištenja/transporta-40 - 80 °C
Arhitektura
-
Tip pola3P
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

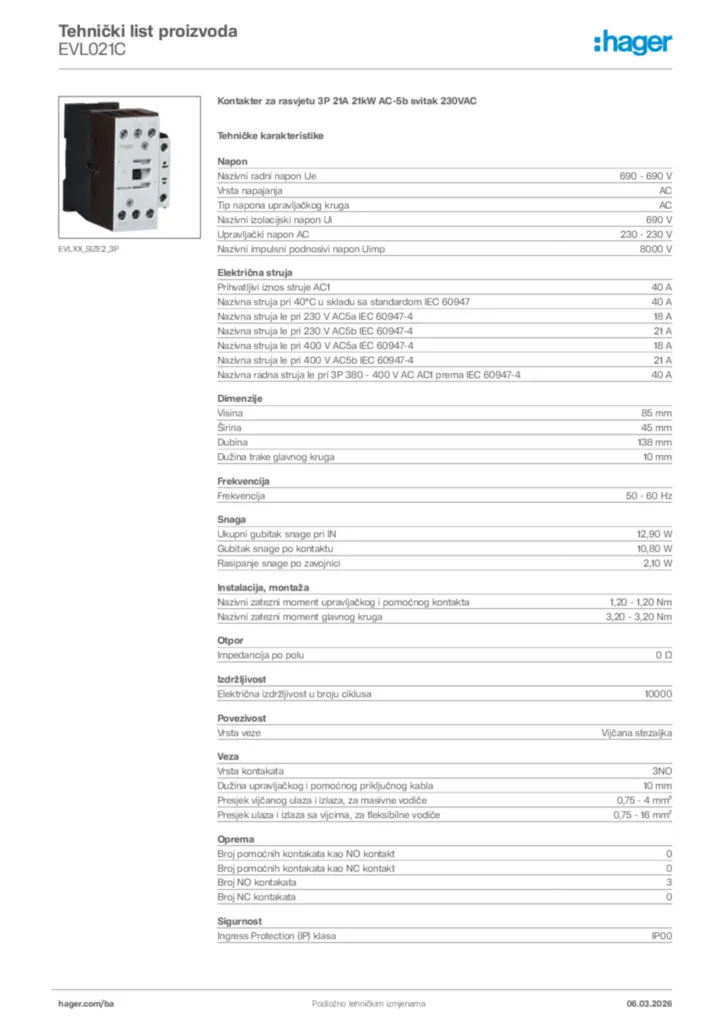

Slika proizvoda EVL021C
-
