Modularna oprema

Kombinovana FID sklopka 1P+N 6kA 127V C-16A 30mA, tip A, quickconnect ADS967D

EAN

3250611011965

Pakovanje

1 Komad

Cijena

na zahtjev

Dodaci
Tehničke karakteristike
Ekološka vrijednost
Dokumentacija
Više proizvoda

Preuzmite tehnički list

Kompletirajte vaš sistem

Podnaponski okidač 2 dostupni proizvodi
Radni okidač 2 dostupni proizvodi
Blok pomoćnih kontakata 2 dostupni proizvodi
Modularne sabirnice za faze 1 dostupni proizvodi

Tehničke karakteristike

Tip pola

1P+N
Krivulja

C

Nazivna struja

16 A
Nazivna rezidualna radna struja Idn

30 mA
Nazivna struja pri -25°C

18,50 A
Nazivna struja pri -20°C

18,30 A
Nazivna struja pri -15°C

18,10 A
Nazivna struja pri -10°C

17,90 A
Nazivna struja pri -5°C

17,70 A
Nazivna struja pri 0°C

17,40 A
Nazivna struja pri 5°C

17,20 A
Nazivna struja pri 10°C

17 A
Nazivna struja pri 15°C

16,70 A
Nazivna struja pri 20°C

16,50 A
Nazivna struja pri 25°C

16,20 A
Nazivna struja pri 30°C

16 A
Nazivna struja pri 35°C

15,80 A
Nazivna struja pri 40°C

15,60 A
Nazivna struja pri 50°C

15,20 A
Nazivna struja pri 55°C

15 A
Nazivna struja pri 60°C

14,80 A
Korekcioni faktor nazivne struje za 2 uređaja postavljena jedan pored drugog

1
Korekcioni faktor nazivne struje za 3 uređaja postavljena jedan pored drugog

0,95
Faktor korekcije nazivne struje za 4 i 5 uređaja postavljenih jedan pored drugog

0,90
Korekcioni faktor nazivne struje za 6 uređaja postavljena jedan pored drugog

0,85
Min./maks. granična vrijednost AC termičke operacije

1,13 - 1,45 A
Nazivna kratkospojna prekidna moć Icn pri 230V AC po IEC 60898-1

6 kA

Vrsta rezidualne struje

A
Ingress Protection (IP) klasa

IP20

Nazivna kratkospojna prekidna moć Icn AC prema IEC 60898-1

6 kA

Vrsta veze

quickconnect

Nazivni izolacijski napon Ui

500 V
Nazivni impulsni podnosivi napon Uimp

4.000 V
Maks. radni napon

127 V
Nazivni radni napon Ue

127 - 127 V
Kategorija prenapona prema standardu IEC 60947-1

3

Ukupni gubitak snage pri IN

5,20 W

Frekvencija

50 - 50 Hz

Maks. visina

2.000 m
Klasa ograničenja I²t energije

3
Radna temperatura

-25 - 40 °C
Temperatura skladištenja/transporta

-25 - 70 °C

Električna izdržljivost u broju ciklusa

2.000
Broj mehaničkih operacija

2.000

Presjek vijčanog ulaza, za fleksibilne provodnike

1,5 - 4,0 mm²
Presjek ulaza sa vijcima, za masivne vodiče

1,5 - 4,0 mm²
Presjek izlaza sa vijcima, za fleksibilne vodiče

1 - 16 mm²
Presjek vijčanog izlaza, za masivne vodiče

1 - 25 mm²

Nazivni zatezni moment

2,1 - 2,1 Nm
Vrsta gornjeg priključka za modularne uređaje

quickconnect
Vrsta donjeg priključka za modularne uređaje

biconnect, ‌quickbusbar

Broj modula

2

Visina

94 mm
Širina

35 mm
Dubina

68 mm

Ekološka vrijednost

Certifikati i dokumenti

PEP dokument en-GB 2025-12-09

PDF

16,18 MB

Hager REACH declaration ADS967D

PDF

Downloadi

Slika proizvoda

Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

Slika proizvoda ADS967D

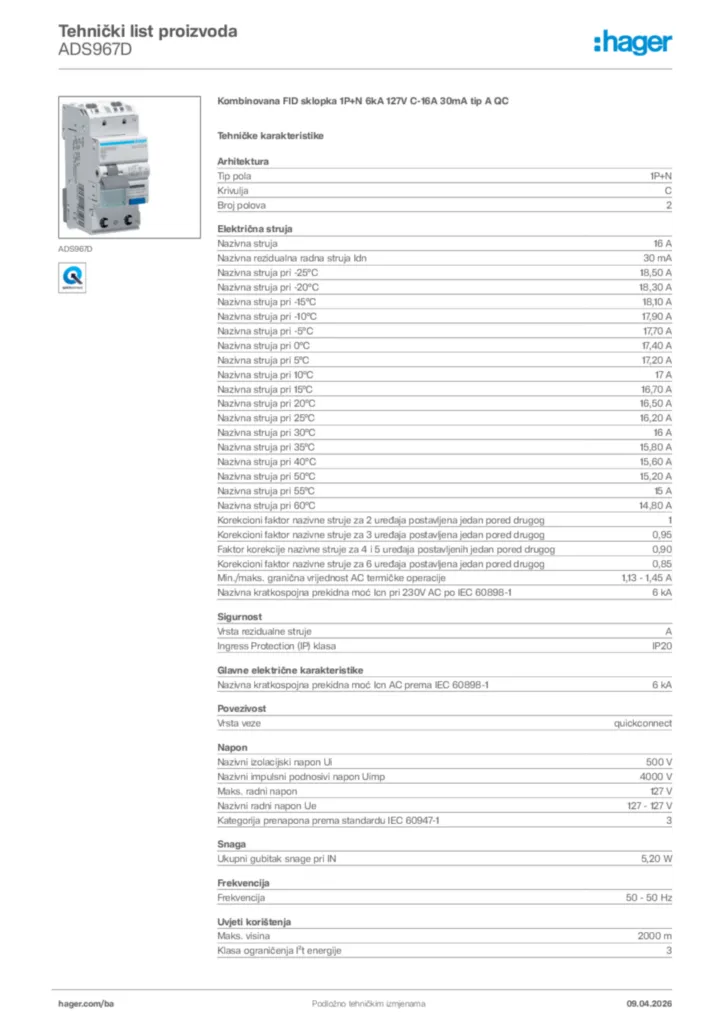

Product datasheet

Hager Product data sheet ADS967D

Kombinovana FID sklopka 1P+N 6kA 127V C-16A 30mA tip A QC

PDF
Uputstvo za instalaciju

Uputstvo za instalaciju en-GB, fr-FR, de-DE, it-IT 2022-03-24

PDF

1,45 MB
