Kombinovana FID sklopka 1P+N 6kA 127V B-16A 30mA, tip A, quickconnect ADS917D
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
na zahtjev
Kompletirajte vaš sistem
Opcionalni dodaci
-
Podnaponski okidač 2 dostupni proizvodi -
Radni okidač 2 dostupni proizvodi -
Blok pomoćnih kontakata 2 dostupni proizvodi -
Modularne sabirnice za faze 1 dostupni proizvodi
Kompletirajte vaš sistem
Tehničke karakteristike
Arhitektura
-
Tip pola1P+N
Električna struja
-
Nazivna struja16 A
-
Nazivna rezidualna radna struja Idn30 mA
-
Nazivna struja pri -25°C18,50 A
-
Nazivna struja pri -20°C18,30 A
-
Nazivna struja pri -15°C18,10 A
-
Nazivna struja pri -10°C17,90 A
-
Nazivna struja pri -5°C17,70 A
-
Nazivna struja pri 0°C17,40 A
-
Nazivna struja pri 5°C17,20 A
-
Nazivna struja pri 10°C17 A
-
Nazivna struja pri 15°C16,70 A
-
Nazivna struja pri 20°C16,50 A
-
Nazivna struja pri 25°C16,20 A
-
Nazivna struja pri 30°C16 A
-
Nazivna struja pri 35°C15,80 A
-
Nazivna struja pri 40°C15,60 A
-
Nazivna struja pri 50°C15,20 A
-
Nazivna struja pri 55°C15 A
-
Nazivna struja pri 60°C14,80 A
-
Korekcioni faktor nazivne struje za 2 uređaja postavljena jedan pored drugog1
-
Korekcioni faktor nazivne struje za 3 uređaja postavljena jedan pored drugog0,95
-
Faktor korekcije nazivne struje za 4 i 5 uređaja postavljenih jedan pored drugog0,90
-
Korekcioni faktor nazivne struje za 6 uređaja postavljena jedan pored drugog0,85
-
Min./maks. granična vrijednost AC termičke operacije1,13 - 1,45 A
-
Nazivna kratkospojna prekidna moć Icn pri 230V AC po IEC 60898-16 kA
Sigurnost
-
Ingress Protection (IP) klasaIP20
Glavne električne karakteristike
-
Nazivna kratkospojna prekidna moć Icn AC prema IEC 60898-16 kA
Povezivost
-
Vrsta vezequickconnect
Napon
-
Nazivni izolacijski napon Ui500 V
-
Nazivni impulsni podnosivi napon Uimp4.000 V
-
Maks. radni napon127 V
-
Nazivni radni napon Ue127 - 127 V
-
Kategorija prenapona prema standardu IEC 60947-13
Snaga
-
Ukupni gubitak snage pri IN5,20 W
Frekvencija
-
Frekvencija50 - 50 Hz
Uvjeti korištenja
-
Maks. visina2.000 m
-
Klasa ograničenja I²t energije3
-
Radna temperatura-25 - 40 °C
-
Temperatura skladištenja/transporta-25 - 70 °C
Izdržljivost
-
Električna izdržljivost u broju ciklusa2.000
-
Broj mehaničkih operacija2.000
Veza
-
Presjek vijčanog ulaza, za fleksibilne provodnike1,5 - 4,0 mm²
-
Presjek ulaza sa vijcima, za masivne vodiče1,5 - 4,0 mm²
-
Presjek izlaza sa vijcima, za fleksibilne vodiče1 - 16 mm²
-
Presjek vijčanog izlaza, za masivne vodiče1 - 25 mm²
Instalacija, montaža
-
Nazivni zatezni moment2,1 - 2,1 Nm
-
Vrsta gornjeg priključka za modularne uređajequickconnect
-
Vrsta donjeg priključka za modularne uređajebiconnect, quickbusbar
Kapacitet
-
Broj modula2
Dimenzije
-
Visina94 mm
-
Širina35 mm
-
Dubina68 mm
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.
Slika proizvoda ADS917D
-
Product datasheet

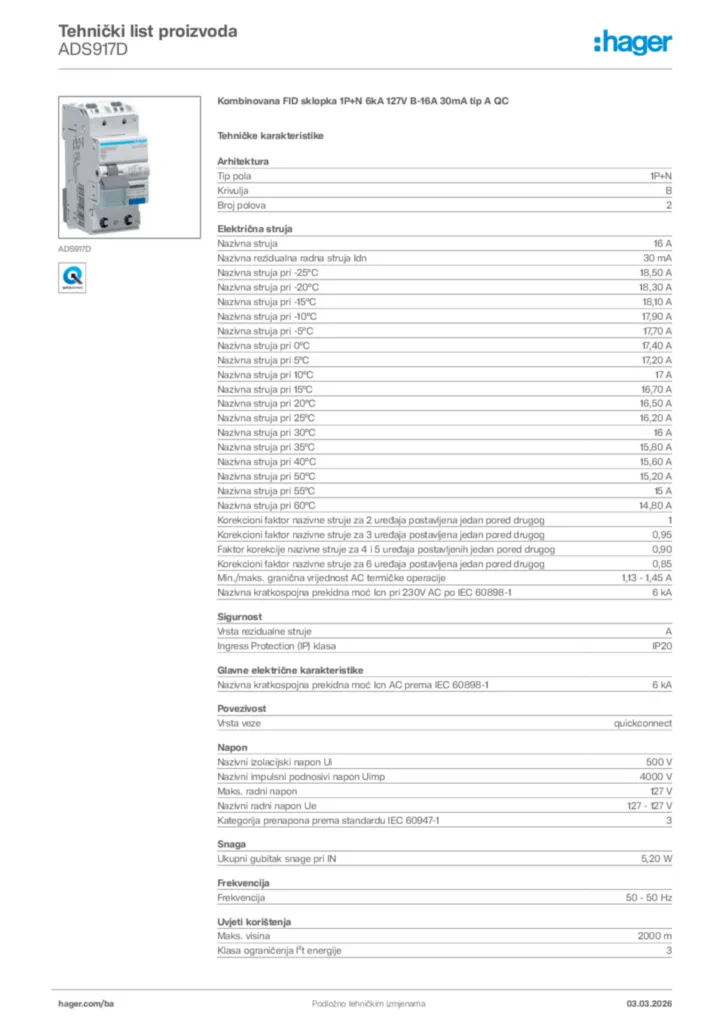

Hager Tehnički list proizvoda ADS917D
