Fan Coil Ausgang 2-fach KNX, 10A TYF642F
EAN
3250616059924
Marke
Hager
VPE
1 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für Bussystem 1 Produkte verfügbar
Technische Merkmale
Konnektivität
-
Mit Bussystem KNX-FunkNein
Spannung
-
Betriebsspannung über Bus21 - 32 V
-
Hilfsspannung230 - 230 V
Elektrischer Strom
-
Max. Schaltstrom10 A
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter0.75 - 4 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 4 mm²
Abmessungen
-
Breite in Teilungseinheiten4
Texte
-
AnschlussartMit Schraubklemmen
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

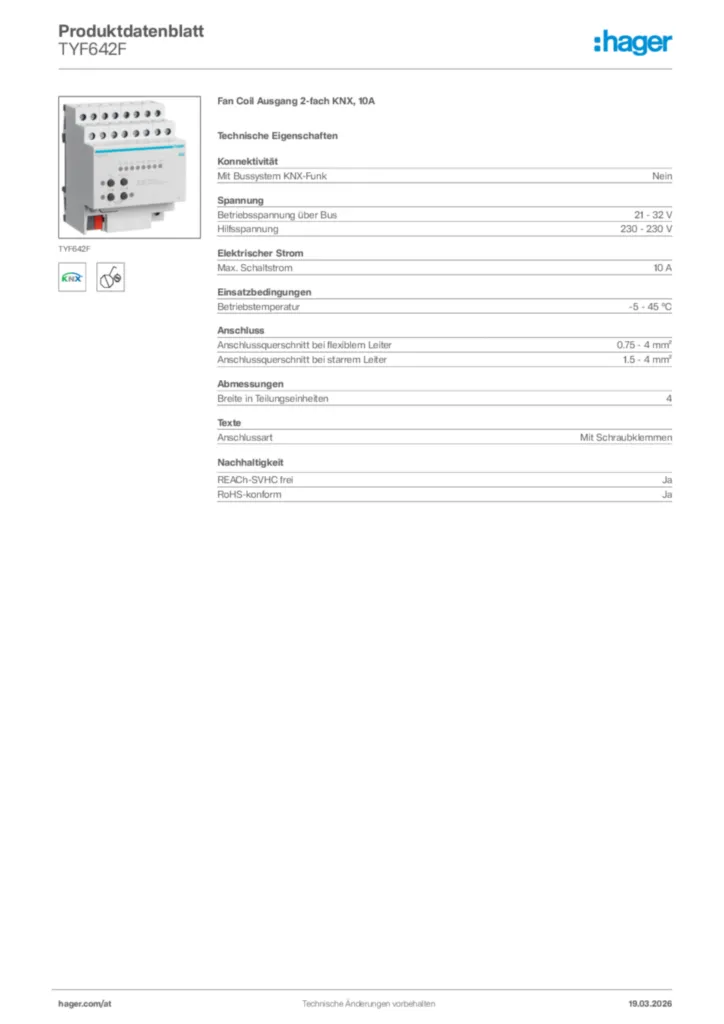

Product datasheet
Hager Produktdatenblatt TYF642F
Fan Coil Ausgang 2-fach KNX, 10A
PDF -
Montageanleitung
Montageanleitung en-GB, es-ES, pl-PL 2012-11-15
PDF1,82 MB
Montageanleitung für TYF642F - Fan Coil Ausgang 2fach KNX, 10A (DE-FR, Stand: 09.2017)
Montageanleitung fr-FR, de-DE 2012-11-15
PDF1,85 MB -
KNX Produktdatenbank
Logiciel d'application ETS du TYF642F
KNX Produktdatenbank en-GB, de-DE, pl-PL 2020-01-01
KNXPROD180,94 kB
Logiciel d'application ETS du TYF642F
KNX Produktdatenbank en-GB, de-DE, pl-PL 2023-08-25
VD4272,87 kB -
Applikationshandbuch
Applikationsbeschreibung ETS für TYF642F, TYC702E - Fan Coil-Aktor (DE, Vers. 6T 8095-01a)
Applikationshandbuch de-DE 2013-05-16
PDF4,44 MB
Description d'application ETS TYF642F
ETS Applikationsbeschreibung
PDF4,40 MB -
Konformitätserklärung
Konformitätserklärung International 2022-10-18
PDF142,77 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TYMS646RHeizungsaktor 6fach KNX Secure, mit Regler für 24/230V Stellantriebe, Triac -
2
TX501Stellantriebe motorisch mit Hubanzeige, KNX -
3
TX502Stellantrieb motorischer mit Temperaturregelung und integr. Temperatursensor, KNX
-
4
TGC600Aufputz-Gehäuse für Heizungsaktor im Heizkreisverteiler mit IP31 -
5
TYMS646THeizungsaktor 6fach KNX Secure für 24/230V Stellantriebe, Triac
Ausschreibungstext
Fan Coil Ausgang 2-fach KNX, 10A
Der Fan- Coil dient zur elektrischen Ansteuerung von Gebläsekonvektoren , Lüfter oder zur Umsetzung von RTR-Stellgrößentelegrammen in Ventilstellungen oder Lüfterstufen. Es können 1 oder 2 Lüfterkanälen mit 6 bzw. 3 Lüfterstufen angesteuert werden. Es können die Betriebsarten Heizen, Kühlen, Heizen und Kühlen ausgeführt werden. Die manuelle Ansteuerung von Gebläselüftern über Tastsensoren oder Bedientableaus ist möglich. Nutzung freier Kanäle zur Steuerung von weiteren Schaltlasten. 4 Handbedientasten zur Steuerung von Ventilen/Lüfterstufen, sowie Busfunktion Ein/Aus. Manuelle Betätigung auch ohne Bus möglich. Das Gerät verfügt über eine Programmiertaste und eine rote Programmier-LED. Mit 8 roten Status-LED und 3 roten LED als Handbetätigungsanzeige.
Betriebsspannung über Bus: 21 - 32 V
Hilfsspannung: 230 - 230 V
Max. Schaltstrom: 10 A
Betriebstemperatur: -5 - 45 °C
Anschlussquerschnitt bei flexiblem Leiter: 0.75 - 4 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 4 mm²
Breite in Teilungseinheiten: 4
Fabrikat : Hager oder gleichwertig
Artikel : TYF642F
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Der Fan- Coil dient zur elektrischen Ansteuerung von Gebläsekonvektoren , Lüfter oder zur Umsetzung von RTR-Stellgrößentelegrammen in Ventilstellungen oder Lüfterstufen. Es können 1 oder 2 Lüfterkanälen mit 6 bzw. 3 Lüfterstufen angesteuert werden. Es können die Betriebsarten Heizen, Kühlen, Heizen und Kühlen ausgeführt werden. Die manuelle Ansteuerung von Gebläselüftern über Tastsensoren oder Bedientableaus ist möglich. Nutzung freier Kanäle zur Steuerung von weiteren Schaltlasten. 4 Handbedientasten zur Steuerung von Ventilen/Lüfterstufen, sowie Busfunktion Ein/Aus. Manuelle Betätigung auch ohne Bus möglich. Das Gerät verfügt über eine Programmiertaste und eine rote Programmier-LED. Mit 8 roten Status-LED und 3 roten LED als Handbetätigungsanzeige.
Betriebsspannung über Bus: 21 - 32 V
Hilfsspannung: 230 - 230 V
Max. Schaltstrom: 10 A
Betriebstemperatur: -5 - 45 °C
Anschlussquerschnitt bei flexiblem Leiter: 0.75 - 4 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 4 mm²
Breite in Teilungseinheiten: 4
Fabrikat : Hager oder gleichwertig
Artikel : TYF642F
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
