Schnittstelle EnOcean/KNX radio, Aufputz TYC120
EAN
3250617577342
Marke
Hager
VPE
1 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
Spannung
-
Betriebsspannung über Bus21 - 32 V
-
VersorgungsspannungsartDC
Einstellungen
-
Unterstützten EinstellmodusETS
Leistung
-
Stromaufnahme12 mA
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Frequenz
-
Funk-Sende-/Empfangsfrequenz868,30 - 868,30 MHz
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Abmessungen
-
Breite81 mm
-
Tiefe25 mm
Anschluss
-
Anschluss-/Steckertyp BussystemAnschlussklemme
Texte
-
FunktionJeder Kanal mit unterschiedlichen Funktionen konfigurierbar, EnOcean Empfängerfunktionen zur Umsetzung in KNX-Telegramme: u. a. Schalten, Dimmen, Jalousie, Lichtszene, Fensterkontakte, Temperatur-, Helligkeitswerte, Anwesenheitssimulation, Raumbediengeräte
-
MontageartFür Aufputzmontage, Montage Auf UP-Dose möglich
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

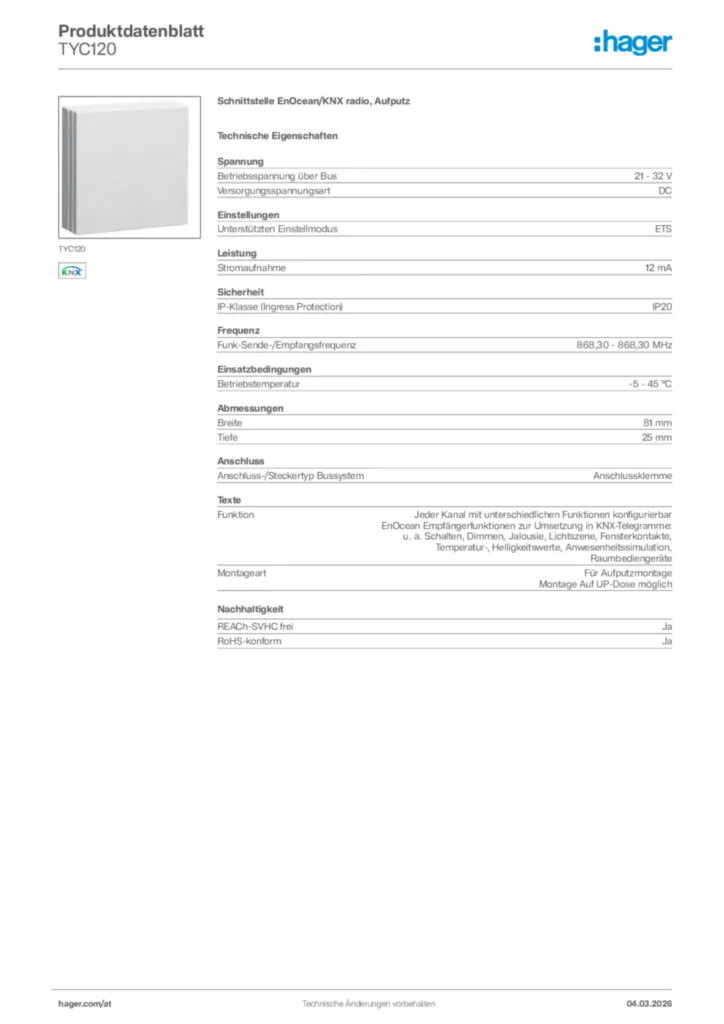

Hager Produktdatenblatt TYC120
Schnittstelle EnOcean/KNX radio, Aufputz
PDF -
Montageanleitung
Montageanleitung für TYC120 - Schnittstelle EnOcean/KNX radio, Aufputz (DE-PT-EN-FR-ES-NL, Stand: 01.2013)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, nl-NL, pt-PT 2013-01-28
PDF690,92 kB -
KNX Produktdatenbank
Logiciel d'application ETS du TYC120
KNX Produktdatenbank en-GB, de-DE 2020-01-01
KNXPROD1,39 MB
Logiciel d'application ETS du TYC120
KNX Produktdatenbank en-GB, de-DE 2020-01-01
VD52,49 MB -
Applikationshandbuch
Applikationsbeschreibung ETS für TYC120 - EnOcean Funk KNX - Gateway (DE, Vers. 6T 8089-01a)
Applikationshandbuch de-DE 2020-01-01
PDF676,88 kB
Description d'application ETS TYC120
Applikationshandbuch en-GB 2013-03-22
PDF645,90 kB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB 2024-11-14
PDF289,49 kB
Mehr Downloads
Ausschreibungstext
Schnittstelle EnOcean/KNX radio, Aufputz
EnOcean KNX Gateway als bidirektionales Gateway zur Übertragung von EnOcean Funksignalen auf den KNX Bus oder von KNX-Telegrammen ins EnOcean-System. EnOcean Empfängerfunktionen zur Umsetzung in KNX-Telegramme sind u. a. Schalten, Dimmen, Jalousie, Lichtszene, Fensterkontakte, Temperatur-, Helligkeitswerte, Anwesenheitssimulation, Raumbediengeräte. Jeder Kanal mit unterschiedlichen Funktionen konfiguriert werden. Die EnOcean- Sendefunktionen zur Umsetzung von KNX-Telegrammen für Schalten, Dimmen, Jalousie, Stellantriebe, Logik- und Regelungsfunktionen. Einlernen der Funkkomponenten über Tasten und Display, LCD-Display für die Inbetriebnahme und Systemdiagnose. Das Gateway besitzt einen integriertem Repeater für EnOcean-Sendebefehl. Die Montage auf UP-Dose ist möglich.
Versorgungsspannungsart: DC
Fabrikat : Hager oder gleichwertig
Artikel : TYC120
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
EnOcean KNX Gateway als bidirektionales Gateway zur Übertragung von EnOcean Funksignalen auf den KNX Bus oder von KNX-Telegrammen ins EnOcean-System. EnOcean Empfängerfunktionen zur Umsetzung in KNX-Telegramme sind u. a. Schalten, Dimmen, Jalousie, Lichtszene, Fensterkontakte, Temperatur-, Helligkeitswerte, Anwesenheitssimulation, Raumbediengeräte. Jeder Kanal mit unterschiedlichen Funktionen konfiguriert werden. Die EnOcean- Sendefunktionen zur Umsetzung von KNX-Telegrammen für Schalten, Dimmen, Jalousie, Stellantriebe, Logik- und Regelungsfunktionen. Einlernen der Funkkomponenten über Tasten und Display, LCD-Display für die Inbetriebnahme und Systemdiagnose. Das Gateway besitzt einen integriertem Repeater für EnOcean-Sendebefehl. Die Montage auf UP-Dose ist möglich.
Versorgungsspannungsart: DC
Fabrikat : Hager oder gleichwertig
Artikel : TYC120
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
