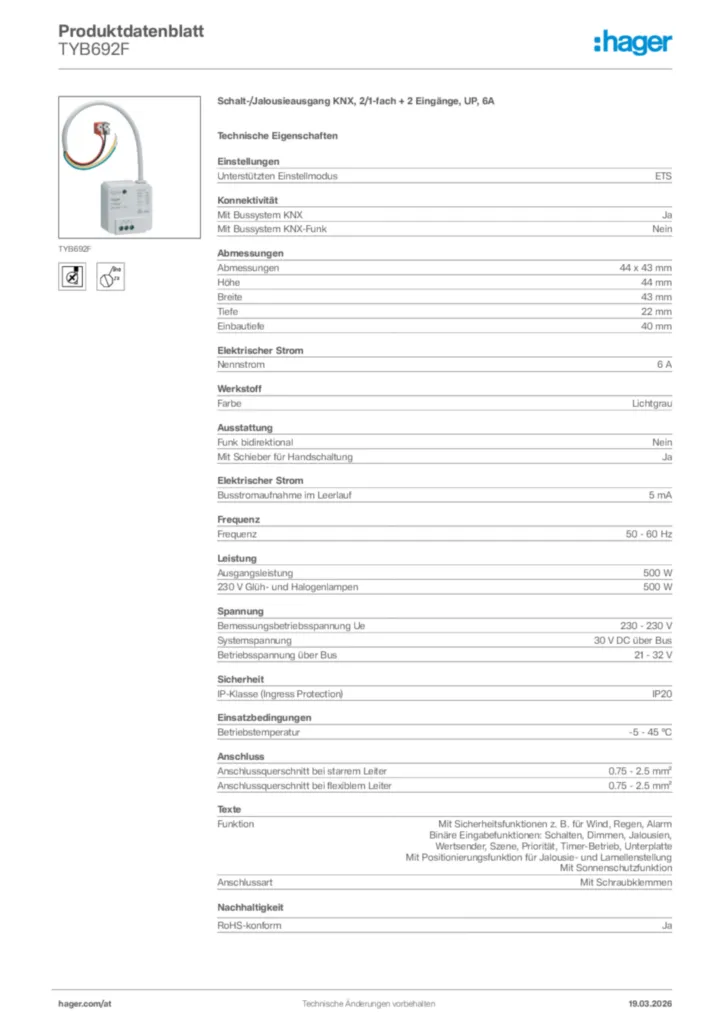

Schalt-/Jalousieausgang KNX, 2/1-fach + 2 Eingänge, UP, 6A TYB692F

Schalt-/Jalousieausgang KNX, 2/1-fach + 2 Eingänge, UP, 6A

Unterputz Schaltaktor mit integriertem Busankoppler zum Schalten von 2 Steckdosen- oder Beleuchtungsausgängen oder 1 Rollladen/Jalousie. Zusätzlich stehen 2 Binäreingänge zur Verfügung. Bei den Beleuchtungsausgängen kann zwischen EIN/AUS, Zeitschaltung, Sicherheits-Aus, Zwangssteuerung, Sperr-, Logik-, Preset-, Verzögerungsfunktion oder 64 Szenen ausgewählt werden. Mit Umschaltfunktion für Zeit oder Dauerfunktion. Über die Jalousiefunktion kann der Fahrbefehl AUF/AB/Stopp und der Lamellenwinkel verstellt werden. Prozentansteuerung der Jalousie zum Fahren einer vordefinierten Position. Mit der Sonnenschutzfunktion kann in Verbindung mit einem Außensensor die Helligkeit pro Raum gesteuert werden. Mit Alarmfunktion zur Steuerung der Jalousie in eine definierte Position. Sicherheitsabfahrt solange die Taste gedrückt bleibt. 64 Szenenfunktionen pro Kanal. Logikblock zur Steuerung des Ausgangs in Abhängigkeit zum Ergebnis einer logischen Verknüpfung. Preset-, Sperrfunktion, Zwangssteuerung. Mit 2 unabhängigen Binäreingängen für potentialfreie Kontakte, Binäreingangsfunktionen: Um (Toogle), Schalten, Zeitschalter, Rollladen/Jalousie, Dimmen, Heizung, Zwangssteuerung, Szene, Alarm, Automatik deaktivieren, Lastabwurf und Fensterkontakt. Das Gerät setzt die Businformationen in entsprechende Befehle um. Die Ausgänge werden über die Systemleitung von den ihnen zugeordneten Eingängen bzw. den integrierten Eingängen geschaltet. Handbedienung, sowie eine Schaltzustandsanzeige mittels LED und Betriebsstundenzähler pro Ausgang. Das Gerät kann mit einem Diagnostikwerkzeug ausgelesen werden. Mit Programmiertaste und roter Programmier-LED, Busanschluss und Binäreingänge konfektioniert mit Leitung und Busklemme bzw. isoliert.

Mit Bussystem KNX: Ja
Mit Bussystem KNX-Funk: Nein
Abmessungen: 44 x 43 mm
Tiefe: 22 mm
Einbautiefe: 40 mm
Farbe: Lichtgrau
Mit Schieber für Handschaltung: Ja
Funk bidirektional: Nein
Busstromaufnahme im Leerlauf: 5 mA
Frequenz: 50 - 60 Hz
Ausgangsleistung: 500 W
Bemessungsbetriebsspannung Ue: 230 - 230 V
Systemspannung: 30 V DC über Bus
Betriebsspannung über Bus: 21 - 32 V
Funktion: Mit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm
Binäre Eingabefunktionen: Schalten, Dimmen, Jalousien, Wertsender, Szene, Priorität, Timer-Betrieb, Unterplatte
Mit Positionierungsfunktion für Jalousie- und Lamellenstellung
Mit Sonnenschutzfunktion
Anschlussart: Mit Schraubklemmen

Fabrikat : Hager oder gleichwertig
Artikel : TYB692F
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
