Funk AP Eingang 1 fach + Ausgang 1 fach 16A IP55, quicklink TRE400
EAN
3250615989253
Marke
Hager
VPE
1 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
Ausstattung
-
C LastNein
-
Anzahl Kanäle1
-
Anzahl der Ausgänge1
-
Lebenszyklus Transmitter1 %
-
Mit Schieber für HandschaltungJa
Architektur
-
Anzahl der Jalosie-/Rollladenausgänge0
Konnektivität
-
Mit Bussystem FunkbusJa
-
Empfänger Kategorie2
-
Radio ProtokollKNX-Funk
Frequenz
-
Funk Empfangsfrequenz868,30 - 868,30 MHz
Abmessungen
-
Höhe35 mm
-
Länge150 mm
-
Breite85 mm
Spannung
-
Eingangsspannung5 - 5 V
-
Betriebsspannung230 - 230 V
Installation, Montage
-
Montage aufAufputz
Elektrischer Strom
-
Anzahl Eingangsstromkreise1
-
Schaltstrom10 A
-
Nennstrom10 A
Leistung
-
Glühlampenlast1500 - 1500 W
Einsatzbedingungen
-
Betriebstemperatur-10 - 55 °C
Texte
-
KabelklemmeMit Montageplatte und Zugentlastungen
-
FunktionEinfache Zusatzfunktionen: + 6 Szenen, Repeater-Funktion zur Erhöhung der Funkreichweite aktivierbar, Resetfunktion (Auf Werkseinstellung)
-
MontageartFür den Einbau hinter UP-Einsätzen
-
AnschlussartMit Schraub-Liftklemmen
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

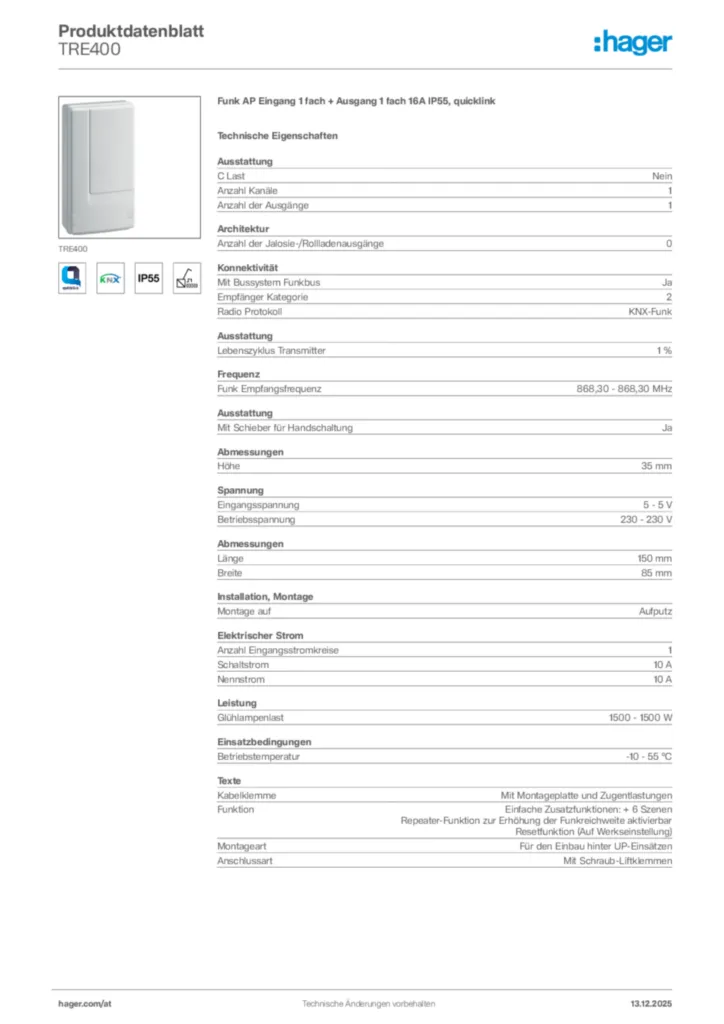

Produktbild
-
Product datasheet
Hager Produktdatenblatt TRE400
Funk AP Eingang 1 fach + Ausgang 1 fach 16A IP55, quicklink
PDF -
Montageanleitung
Konfigurationsanleitung für TRE400 - Funk AP Eingang 1 fach + Ausgang 1 fach 16A IP55, quicklink (DE-NO-SV-PT-EN-IT-FR-ES-NL, Stand: 07.2017)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pt-PT, sv-SE 2010-09-14
PDF2,07 MB -
Produktanhang
Konfigurationsanleitung quicklink (DE-FR-IT-NL, 2016-02)
Produktanhang International 2020-01-01
PDF1,18 MB
Notice de configuration quicklink pour produits radio
Produktanhang en-GB, es-ES, nn-NO, pt-PT, sv-SE 2020-01-01
PDF5,92 MB
Notice de configuration quicklink pour produits radio
Produktanhang fr-FR, de-DE, it-IT, nl-NL 2020-01-01
PDF5,92 MB -
KNX Produktdatenbank
Logiciel d'application ETS du TRE400
KNX Produktdatenbank da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pt-PT 2020-01-01
KNXPROD146,65 kB -
Applikationshandbuch
Applikationsbeschreibung ETS für TRB501, TRE400 - quicklink Funkeingangs-/Ausgangsprodukte EIN/AUS (DE, Vers. 6T 8073-01a)
Applikationshandbuch de-DE 2012-03-28
PDF1,45 MB
Description d'application ETS TRB501_TRE400
Applikationshandbuch en-GB 2012-03-28
PDF1,42 MB
Description d'application ETS TRB501_TRE400
Applikationshandbuch it-IT 2012-03-28
PDF1,46 MB
Description d'application TX100 TRB501_TRE400
Applikationshandbuch en-GB 2012-03-30
PDF2,62 MB
Description d'application TX100 TRB501_TRE400
Applikationshandbuch de-DE 2012-03-30
PDF2,66 MB
Description d'application TX100 TRB501_TRE400
Applikationshandbuch it-IT 2012-03-30
PDF2,66 MB
Mehr Downloads
Weitere Produkte zu diesem System
Ausschreibungstext
Funk AP Eingang 1 fach + Ausgang 1 fach 16A IP55, quicklink
Kombiniertes AP-EIN/Ausgangsgerät IP55 zum Schalten von Verbrauchern in Verbindung mit quicklink Funkprodukten als werkzeuglose quicklink-Konfiguration über Tasten mit LED-Anzeige oder oder Integration via KNX-Funk Medienkoppler ins KNX-TP-System. Das Gerät setzt die Schaltinformationen von konventionellen Schaltern/Tastern in bidirektionale Befehle um. Funktionen Ausgang: Ein/Aus, Zeitfunktionen, Szenen. Funktionen Eingang: potenzialfrei Schalten, Dimmen, Jalousie Heizung, Zeit, Szenenabruf.
Empfänger Kategorie: 2
Lebenszyklus Transmitter: 1 %
Funk Empfangsfrequenz: 868,30 - 868,30 MHz
Mit Schieber für Handschaltung: Ja
Höhe: 35 mm
Eingangsspannung: 5 - 5 V
Betriebsspannung: 230 - 230 V
Länge: 150 mm
Breite: 85 mm
Montage auf: Aufputz
Anzahl Eingangsstromkreise: 1
Schaltstrom: 10 A
Glühlampenlast: 1500 - 1500 W
Betriebstemperatur: -10 - 55 °C
Kabelklemme: Mit Montageplatte und Zugentlastungen
Funktion: Einfache Zusatzfunktionen: + 6 Szenen
Repeater-Funktion zur Erhöhung der Funkreichweite aktivierbar
Resetfunktion (Auf Werkseinstellung)
Montageart: Für den Einbau hinter UP-Einsätzen
Anschlussart: Mit Schraub-Liftklemmen
Fabrikat : Hager oder gleichwertig
Artikel : TRE400
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kombiniertes AP-EIN/Ausgangsgerät IP55 zum Schalten von Verbrauchern in Verbindung mit quicklink Funkprodukten als werkzeuglose quicklink-Konfiguration über Tasten mit LED-Anzeige oder oder Integration via KNX-Funk Medienkoppler ins KNX-TP-System. Das Gerät setzt die Schaltinformationen von konventionellen Schaltern/Tastern in bidirektionale Befehle um. Funktionen Ausgang: Ein/Aus, Zeitfunktionen, Szenen. Funktionen Eingang: potenzialfrei Schalten, Dimmen, Jalousie Heizung, Zeit, Szenenabruf.
Empfänger Kategorie: 2
Lebenszyklus Transmitter: 1 %
Funk Empfangsfrequenz: 868,30 - 868,30 MHz
Mit Schieber für Handschaltung: Ja
Höhe: 35 mm
Eingangsspannung: 5 - 5 V
Betriebsspannung: 230 - 230 V
Länge: 150 mm
Breite: 85 mm
Montage auf: Aufputz
Anzahl Eingangsstromkreise: 1
Schaltstrom: 10 A
Glühlampenlast: 1500 - 1500 W
Betriebstemperatur: -10 - 55 °C
Kabelklemme: Mit Montageplatte und Zugentlastungen
Funktion: Einfache Zusatzfunktionen: + 6 Szenen
Repeater-Funktion zur Erhöhung der Funkreichweite aktivierbar
Resetfunktion (Auf Werkseinstellung)
Montageart: Für den Einbau hinter UP-Einsätzen
Anschlussart: Mit Schraub-Liftklemmen
Fabrikat : Hager oder gleichwertig
Artikel : TRE400
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
