ST303N - Klingeltrafo 230V / 8V 8VA mit Ausschalter 2PLE
ST303N - Klingeltrafo 230V / 8V 8VA mit Ausschalter 2PLE

Klingeltrafo 230V / 8V 8VA mit Ausschalter 2PLE

ST303N

ST303N - Klingeltrafo 230V / 8V 8VA mit Ausschalter 2PLE
ST303N - Klingeltrafo 230V / 8V 8VA mit Ausschalter 2PLE
  • Reihen­ein­bau­ge­räte

Klingeltrafo 230V / 8V 8VA mit Ausschalter 2PLE ST303N

EAN
3250615703040
Marke
Hager
VPE
6 Stück
Preisgruppe
H41
Preis
62,91 €
/ Stück *
 62,91 €
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext

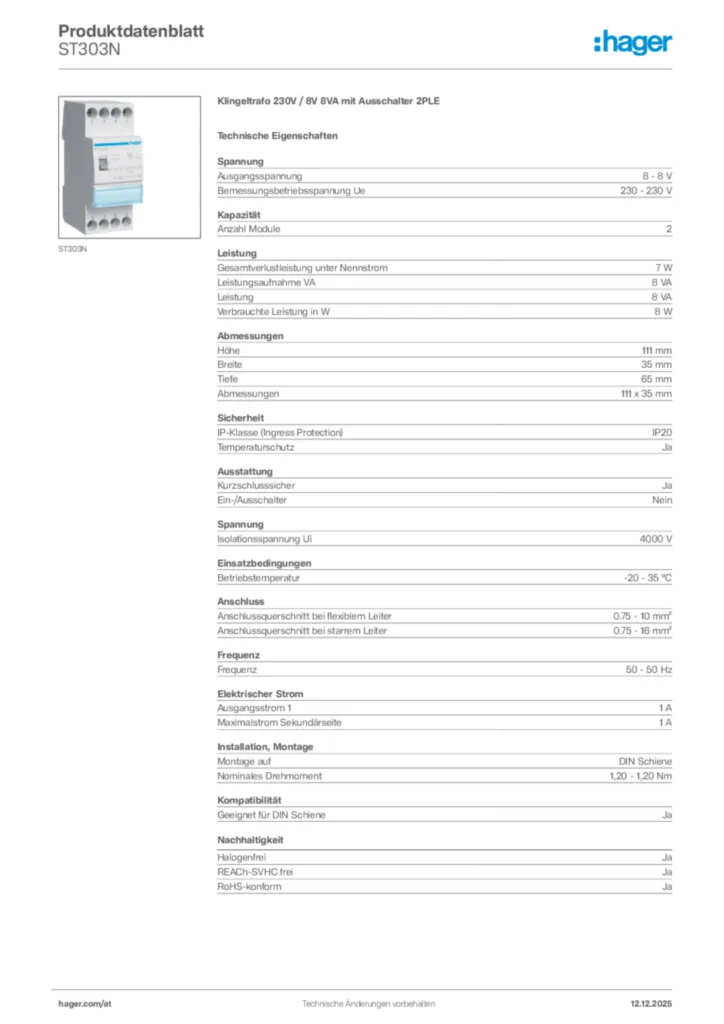

Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Klem­me­n­ab­de­ckung 1 Produkte verfügbar

Vervollständigen Sie Ihr System

  • Klem­me­n­ab­de­ckung
  • ST010

    Klemmenabdeckung Klingeltrafo 2PLE

     2,82 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen

Technische Merkmale

Span­nung
  • Ausgangs­span­nung
    8 - 8 V
  • Bemes­sungs­be­triebss­pan­nung Ue
    230 - 230 V
  • Isola­ti­onss­pan­nung Ui
    4000 V
Kapa­zität
  • Anzahl Module
    2
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    7 W
  • Leis­tungs­auf­nahme VA
    8 VA
  • Leis­tung
    8 VA
  • Verbrauchte Leis­tung in W
    8 W
Abmes­sungen
  • Höhe
    111 mm
  • Breite
    35 mm
  • Tiefe
    65 mm
Sicherheit
  • IP-Klasse (Ingress Protec­tion)
    IP20
  • Tempe­ra­tur­schutz
    Ja
Ausstat­tung
  • Kurz­schluss­si­cher
    Ja
  • Ein-/Aus­schalter
    Nein
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -20 - 35 °C
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    0.75 - 10 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    0.75 - 16 mm²
Frequenz
  • Frequenz
    50 - 50 Hz
Elek­tri­scher Strom
  • Ausgangs­strom 1
    1 A
  • Maxi­malstrom Sekun­där­seite
    1 A
Instal­la­tion, Montage
  • Montage auf
    DIN Schiene
  • Nomi­nales Dreh­mo­ment
    1,20 - 1,20 Nm
Nur für den internen Gebrauch
  • Anzahl der halben Platzeinheiten von 17,5 mm
    4
Kompa­ti­bi­lität
  • Geeignet für DIN Schiene
    Ja

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

Zertifizierungen und Dokumente

REACH declaration ST303N (english)
PDF
103,10 kB
RoHS declaration ST303N (english)
PDF
103,59 kB

Downloads

  • Produktbild

    Bild ST303N | Hager Deutschland

    Produktbild ST303N

  • Technischer Anhang (Einzelprodukt)

    Bild Verlustleistungsdatenblatt | Hager Deutschland

    Verlustleistungsdatenblatt

    Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

    PDF
    847,80 kB
Mehr Downloads

Weitere Produkte zu diesem System

    5
  • 1
    SN017 - Steckdose 16A 250V mit Klappdeckel 3,5PLE
    SN017
    Steckdose 16A 250V mit Klappdeckel 3, 5PLE
    Preis
     30,31 €
    / Stück *
     30,31 €
    / Stück *
  • 2
    SNS016 - Steckdose 16A 250V 2,5PLE, QuickConnect
    SNS016
    Steckdose 16A 250V 2, 5PLE, QuickConnect
    Preis
     11,76 €
    / Stück *
     11,76 €
    / Stück *
  • 3
    ST301 - Klingeltrafo 230V / 8V und 12V 4VA 2PLE
    ST301
    Klingeltrafo 230V / 8V und 12V 4VA 2PLE
    Preis
     28,51 €
    / Stück *
     28,51 €
    / Stück *
  • 4
    ST303 - Klingeltrafo 230V / 8V und 12V 8VA 2PLE
    ST303
    Klingeltrafo 230V / 8V und 12V 8VA 2PLE
    Preis
     37,08 €
    / Stück *
     37,08 €
    / Stück *
  • 5
    ST305 - Klingeltrafo 230V / 8V und 12V 16VA 3PLE
    ST305
    Klingeltrafo 230V / 8V und 12V 16VA 3PLE
    Preis
     77,11 €
    / Stück *
     77,11 €
    / Stück *

Ausschreibungstext

Klingeltrafo 230V / 8V 8VA mit Ausschalter 2PLE

Klingeltransformator mit Schutz gegen Kurzschluss oder Überlast durch einen integrierten thermischen Schalter auf der Primärseite.

Ausgangsspannung: 8 - 8 V
Bemessungsbetriebsspannung Ue: 230 - 230 V
Anzahl Module: 2
Leistungsaufnahme VA: 8 VA
Temperaturschutz: Ja
Kurzschlusssicher: Ja
Ein-/Ausschalter: Nein
Isolationsspannung Ui: 4000 V
Betriebstemperatur: -20 - 35 °C
Anschlussquerschnitt bei flexiblem Leiter: 0.75 - 10 mm²
Anschlussquerschnitt bei starrem Leiter: 0.75 - 16 mm²

Fabrikat : Hager oder gleichwertig
Artikel : ST303N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...
