    • Home
    • Katalog
    • Reihen­ein­bau­ge­räte
    • Schutz­ein­rich­tungen und Zubehör
    • Über­span­nungs­schutz­gerät (SPD)
    • SPB420
    EAN
    3250615515292
    Marke
    Hager
    VPE
    1 Stück
    Preisgruppe
    H41
    • Über­span­nungs­schutz­gerät (SPD)

    Überspannungsableiter 4P T2 TNS/TT Vorsicherung bis 315A In 20kA Imax 40kA SPB420

    Preis
    € 280,74
    / Stück *
    € 280,74
    / Stück *
    Fachgroßhandel finden
    Einer Liste hinzufügen
    Einer Liste hinzufügen

    Melden Sie sich an, um eine Produktliste zu erstellen

    Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

    Ein Konto erstellen Anmelden

    Wählen Sie Ihren Fachgroßhandel

    Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

    Überspannungsableiter 4P T2 TNS/TT Vorsicherung bis 315A In 20kA Imax 40kA

    SPB420

    • Zubehör
    • Technische Merkmale
    • Umweltwert
    • Downloads
    • Weitere Produkte
    Datenblatt

    Vervollständigen Sie Ihr System

    Optionales Zubehör

    • Zube­hör/Er­satz­teile für Über­span­nungs­schutz Ener­gie­technik 2 Produkte verfügbar

    Optionales Zubehör

    • Zube­hör/Er­satz­teile für Über­span­nungs­schutz Ener­gie­technik
    • SPB020N

      Steckmodul 1P T2 N-PE SPB420
      € 104,29  / Stück*
    • SPB020

      Steckmodul 1P T2 L-N SPB420
      € 70,35  / Stück*

    Technische Merkmale

    Kapa­zität
    • Anzahl Module
      2,70
    Span­nung
    • Bemes­sungs­be­triebss­pan­nung Ue
      240 - 415 V
    • Daue­r­be­triebss­pan­nung UC gemäß IEC 61643-1
      350 V
    • Span­nungs­schutz­stufe höher gemäß IEC 61643-1
      1,50 kV
    • Span­nungs­schutz­stufe up N-PE IEC 61643-11
      1500 V
    • Span­nungs­schutz­pegel Up L-N (PEN)
      1,5 kV
    • Span­nungs­schutz­pegel Up L-PE
      1,9 kV
    • Span­nungs­pegel nach oben L-N/­STIFT IEC 61643-11
      1500 V
    • Refe­renz­prüf­span­nung Utest AC
      264 V
    • Über­span­nungs­ka­te­gorie gemäß IEC 60947-1
      3
    • Nenn­span­nung
      240 - 415 V AC ± 10%
    Elek­tri­scher Strom
    • Max. Über­strom­schutz­ein­rich­tung Stich­verdrah­tung (Siche­rung)
      315 A
    • Max. Über­strom­schutz­ein­rich­tung V-Verdrah­tung (Siche­rung)
      63 A
    • Max. Ableitstoß­strom (Imax)
      40 kA
    • Max. Ableitstoß­strom (Imax) L-N (PEN)
      40 kA
    • Nenna­bleitstrom In
      20 kA
    • Nenna­bleitstoß­strom In 820 µs L-N (PEN)
      20 kA
    • Nenna­bleitstoß­strom In 8–20 µs L/N-PE
      20 kA
    • Folge­strom­lösch­fä­hig­keit
      0,1 kA
    • Fehler­strom Ipe
      ≤ 1 µA
    Abmes­sungen
    • Höhe
      89,9 mm
    • Breite
      49,20 mm
    • Tiefe
      71,2 mm
    • Abiso­lier­länge
      16 mm
    Sicherheit
    • IP-Klasse (Ingress Protec­tion)
      IP20
    • Schutz­klasse
      Schutz­klasse II
    • TOV-­Ver­halten bei UT (N-PE)
      1200 V AC (200 ms / with­stand mode)
    • Schutz­modus
      L-N, L-PE, N-PE
    • Stromaus­lö­se­faktor k
      1,6
    • TOV-­Ver­halten bei UT (L-N)
      460 V AC (120 min / safe failure mode)
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -40 - 80 °C
    • Luft­feuch­tig­keits­schutz
      5 - 95%
    • Lager-/Trans­port­tem­pe­ratur
      -40 - 80 °C
    • Grad der Verun­rei­ni­gung nach IEC 60664/IEC 60947-2
      2
    • Max. Höhe
      2000 m
    Werk­stoff
    • Produkt­farbe
      Licht­grau
    • RAL Nummer
      7035
    • Werk­stoff
      Ther­mo­plast
    Netz­form
    • Netz­form
      TN-S, TT
    • Netz­form TN
      Nein
    • Netz­form TN-C
      Nein
    • Netz­form DC
      Nein
    • Netz­form IT
      Nein
    • Netz­form TT
      Ja
    • Netz­form TN-C-S
      Nein
    • Netz­form TN-S
      Ja
    Ausstat­tung
    • Mit Fern­mel­de­kon­takt
      Nein
    • Nenn­laststrom IL
      40 A
    Anschluss
    • Anschluss­quer­schnitt bei flexi­blem Leiter
      2.5 - 16 mm²
    • Anschluss­quer­schnitt bei starrem Leiter
      2.5 - 25 mm²
    • Anschluss-/­Ste­ckertyp
      Schrau­b­an­schluss
    • Anzahl der Ansch­lüsse
      1
    Normen
    • Anfor­de­rungs­klasse IEC 61643
      T2
    Frequenz
    • Frequenz
      50 - 60 Hz
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment
      4,5 - 4,5 Nm
    • Geeignet für Innen­be­reich
      Ja
    Archi­tektur
    • Polart
      3P+N
    Konfi­gu­ra­tion
    • Mit inte­grierter Siche­rung
      Nein
    Konnek­ti­vität
    • Monta­geart
      Hutschiene
    • Anschlussart
      Schrau­b­an­schluss
    Bedienele­mente und Anzeigen
    • Mit Kontroll­leuchte
      Ja
    Funk­ti­onen
    • Netz­form sons­tige
      Nein
    Siche­rung
    • Siche­rungs­cha­rak­te­ristik
      gG
    Spezi­fi­sche Iden­ti­fi­ka­ti­ons­at­tri­bute für Protec­tion
    • Filter Produkttyp
      SPD

    Umweltwert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja
    REACh-SVHC frei Ja

    Zertifizierungen und Dokumente

    REACH declaration SPB420
    PDF
    Hager RoHS Report SPB420
    PDF

    Downloads

    • Produktbild

      Bild SPB420 | Hager Deutschland

      Produktbild SPB420

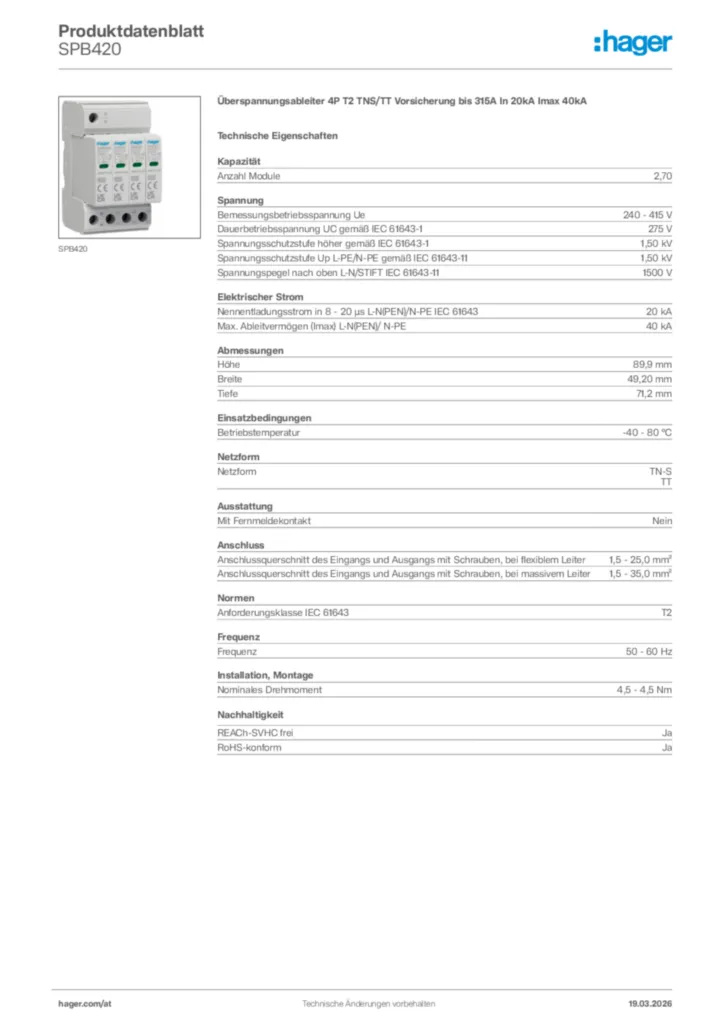

    • Produktdatenblatt

      Bild Hager Produktdatenblatt SPB420 | Hager Deutschland

      Hager Produktdatenblatt SPB420

      Überspannungsableiter 4P T2 TNS/TT Vorsicherung bis 315A In 20kA Imax 40kA

      PDF

    • Montageanleitung

      Bild Montageanleitung en-GB, fr-FR, de-DE 2021-05-11 | Hager Deutschland

      Montageanleitung en-GB, fr-FR, de-DE 2021-05-11

      PDF
      667,62 kB

    • Konformitätserklärung

      Bild Konformitätserklärung en-US 2026-07-15 | Hager Deutschland

      Konformitätserklärung en-US 2026-07-15

      PDF
      339,70 kB
    Mehr Downloads
