    Der Überspannungsableiter T2 4P 40kA TT/TNS ist ein Typ 2-Schutzgerät für TT- und TNS-Systeme. Er verfügt über eine Nennableitstromkapazität von 40kA pro Pol und ist mit einer Defektanzeige sowie einem Fernmeldekontakt ausgestattet. Ideal für den Schutz von elektrischen Anlagen vor transienten Überspannungen.
    EAN
    3250615514905
    Marke
    Hager
    VPE
    1 Stück
    Preisgruppe
    H41

    Überspannungsableiter T2 4P 40kA TT/TNS Defektanzeige + Kontakt SPB415

    Preis
    € 291,21
    / Stück *
    € 291,21
    / Stück *
    Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler

    Melden Sie sich an, um eine Produktliste zu erstellen

    Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

    Ein Konto erstellen Anmelden

    Wählen Sie Ihren Fachgroßhandel

    Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

    Überspannungsableiter T2 4P 40kA TT/TNS Defektanzeige + Kontakt

    SPB415

    • Technische Merkmale
    • Umweltwert
    • Downloads
    Datenblatt

    Technische Merkmale

    Archi­tektur
    • Polart
      3P+N
    • Posi­tion Neutral­leiter
      Rechts
    Kapa­zität
    • Anzahl Module
      4
    Span­nung
    • Bemes­sungs­be­triebss­pan­nung Ue
      230 - 400 V
    • Daue­r­be­triebss­pan­nung UC gemäß IEC 61643-1
      275 V
    • Span­nungs­schutz­stufe höher gemäß IEC 61643-1
      1,35 kV
    • Span­nungs­schutz­stufe up N-PE IEC 61643-11
      1500 V
    • Span­nungs­schutz­pegel Up L-N (PEN)
      1,35 kV
    • Span­nungs­schutz­pegel Up L-PE
      1,6 kV
    • Bemes­sungs­be­triebss­pan­nung AC (Signal­kon­takt)
      5 - 250 V
    • Bemes­sungs­be­triebss­pan­nung DC (Signal­kon­takt)
      30 - 30 V
    • Refe­renz­prüf­span­nung Utest AC
      255 V
    • Über­span­nungs­ka­te­gorie gemäß IEC 60947-1
      3
    • Nenn­span­nung
      240 - 415 V AC ± 10%
    Elek­tri­scher Strom
    • Daue­r­be­triebss­trom lc
      < 5 μA
    • Daue­r­be­triebss­trom lc (L-N)
      < 5 μA
    • Daue­r­be­triebss­trom Ic (L-PE)
      < 5 μA
    • Daue­r­be­triebss­trom lc (N-PE)
      < 5 μA
    • Kurz­schluss­strom (Isccr)
      25 kA
    • Max. Über­strom­schutz­ein­rich­tung Stich­verdrah­tung (Siche­rung)
      125 A
    • Max. Über­strom­schutz­ein­rich­tung V-Verdrah­tung (Siche­rung)
      80 A
    • Nenna­bleitstrom In
      20 kA
    • Nenna­bleitstoß­strom In 820 µs L-N (PEN)
      20 kA
    • Bemes­sungs­be­triebss­trom AC (Signal­kon­takt)
      5 - 750 mA
    • Bemes­sungs­be­triebss­trom DC (Signal­kon­takt)
      1 - 1 A
    • Folge­strom­lösch­fä­hig­keit
      0,1 kA
    • Max. Ableitstoß­strom (Imax)
      40 kA
    • Max. Ableitstoß­strom (Imax) L-N (PEN)
      40 kA
    • Fehler­strom Ipe
      < 5 μA
    Abmes­sungen
    • Höhe
      98,7 mm
    • Breite
      71 mm
    • Tiefe
      65,7 mm
    • Abiso­lier­länge
      16 mm
    • Abiso­lier­länge (Signal­kon­takt)
      7 mm
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -40 - 80 °C
    • Luft­feuch­tig­keits­schutz
      5 - 95%
    • Lager-/Trans­port­tem­pe­ratur
      -40 - 80 °C
    • Grad der Verun­rei­ni­gung nach IEC 60664/IEC 60947-2
      2
    • Max. Höhe
      2000 m
    Netz­form
    • Netz­form
      TN-S, TT
    • Netz­form TN
      Nein
    • Netz­form TN-C
      Nein
    • Netz­form TN-C-S
      Nein
    • Netz­form TN-S
      Ja
    • Netz­form TT
      Ja
    • Netz­form IT
      Nein
    • Netz­form DC
      Nein
    Ausstat­tung
    • Mit Fern­mel­de­kon­takt
      Ja
    • Nenn­laststrom IL
      80 A
    Anschluss
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter
      1,5 -25 mm²
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter
      1,5 - 25 mm²
    • Anschluss­quer­schnitt bei massivem Leiter, für Schutz­leiter
      1,5 - 25 mm²
    • Anschluss­quer­schnitt bei flexi­blem Leiter, für Schutz­leiter
      1,5 -25 mm²
    • Anschluss­quer­schnitt bei flexi­blem Leiter
      1.5 - 25 mm²
    • Anschluss­quer­schnitt flexi­bler Leiter (Signal­kon­takt)
      0,14 - 1,5 mm²
    • Anschluss­quer­schnitt bei starrem Leiter
      1.5 - 35 mm²
    • Anschluss­quer­schnitt starrer Leiter (Signal­kon­takt)
      0,14 - 1,5 mm²
    • Anschluss-/­Ste­ckertyp
      Schrau­b­an­schluss
    • Anzahl der Ansch­lüsse
      1
    Normen
    • Anfor­de­rungs­klasse IEC 61643
      T2
    Frequenz
    • Frequenz
      50 - 60 Hz
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment
      3 - 3 Nm
    • Einbau-/­An­schlus­sort
      Waage­recht
    • Geeignet für Innen­be­reich
      Ja
    Konfi­gu­ra­tion
    • Mit inte­grierter Siche­rung
      Nein
    Konnek­ti­vität
    • Monta­geart
      Hutschiene
    • Anschlussart
      Schrau­b­an­schluss
    • Anschlusstyp (Signal­kon­takt)
      Steck­an­schluss, Schrau­b­an­schluss
    Funk­ti­onen
    • Netz­form sons­tige
      Nein
    Siche­rung
    • Siche­rungs­cha­rak­te­ristik
      gG
    Nur für den internen Gebrauch
    • Anzahl der halben Platzeinheiten von 17,5 mm
      8
    Spezi­fi­sche Iden­ti­fi­ka­ti­ons­at­tri­bute für Protec­tion
    • Filter Produkttyp
      SPD
    Sicherheit
    • TOV-­Ver­halten bei UT (N-PE)
      1200 V AC (200 ms / with­stand mode)
    • Schutz­modus
      L-N, L-PE, N-PE
    • Stromaus­lö­se­faktor k
      1,6
    • TOV-­Ver­halten bei UT (L-N)
      350 V AC (5 s / with­stand mode), 460 V AC (120 min / safe failure mode)
    • Schutz­klasse
      Schutz­klasse II
    Werk­stoff
    • Produkt­farbe
      Licht­grau
    • RAL Nummer
      7035
    • Werk­stoff
      Kunststoff
    Gebrauch
    • Ist zugäng­lich
      Ja

    Umweltwert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja

    Zertifizierungen und Dokumente

    REACH declaration SPB415
    PDF
    RoHS Report SPB415
    PDF

    Downloads

    • Produktbild

      Bild SPB415 | Hager Deutschland

      Produktbild SPB415

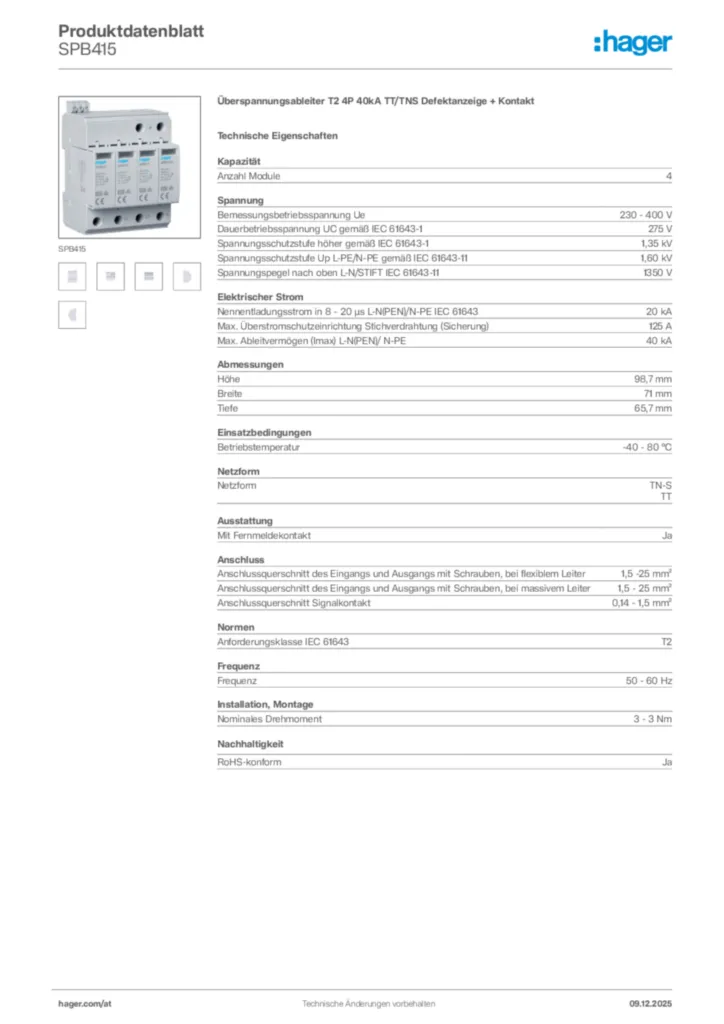

    • Produktdatenblatt

      Bild Hager Produktdatenblatt SPB415 | Hager Deutschland

      Hager Produktdatenblatt SPB415

      Überspannungsableiter T2 4P 40kA TT/TNS Defektanzeige + Kontakt

      PDF

    • Montageanleitung

      Bild Montageanleitung International 2022-06-14 | Hager Deutschland

      Montageanleitung International 2022-06-14

      PDF
      996,26 kB

    • Tipps

      Bild 22AT0006MC_Ueberspannungsschutz_2022_04_WEB | Hager Deutschland

      22AT0006MC_Ueberspannungsschutz_2022_04_WEB

      Ein Muss für die sichere Elektroinstallation

      PDF
      376,55 kB

    • Konformitätserklärung

      Bild Konformitätserklärung en-US 2026-07-15 | Hager Deutschland

      Konformitätserklärung en-US 2026-07-15

      PDF
      333,47 kB
    Mehr Downloads

    Ersatzteil

    Mehr sehen
