EAN

3250615514882

Marke

Hager

VPE

1 Stück

Preisgruppe

H41

Überspannungsschutzgerät (SPD)

Überspannungsableiter T2 2P 40kA TT/TNS Defektanzeige + Kontakt SPB215

Name: SPB215
Brand: Hager
SKU: SPB215
Price: 176.5 EUR

Preis

€ 176,50

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Umweltwert
Downloads
Weitere Produkte
Ausschreibungstext

Datenblatt

Vervollständigen Sie Ihr System

Modulare Phasenschiene 5 Produkte verfügbar

Technische Merkmale

Polart

1P+N
Position Neutralleiter

Rechts

Anzahl Module

2

Bemessungsbetriebsspannung Ue

240 - 415 V
Dauerbetriebsspannung UC gemäß IEC 61643-1

275 V
Spannungsschutzstufe höher gemäß IEC 61643-1

1,6 kV
Spannungsschutzstufe up N-PE IEC 61643-11

1500 V
Spannungsschutzpegel Up L-N (PEN)

1,35 kV
Spannungsschutzpegel Up L-PE

1,6 kV
Bemessungsbetriebsspannung AC (Signalkontakt)

5 - 250 V
Bemessungsbetriebsspannung DC (Signalkontakt)

30 - 30 V
Spannungspegel nach oben L-N/STIFT IEC 61643-11

1350 V
Versorgungsspannungsart

AC
Referenzprüfspannung Utest AC

255 V
Überspannungskategorie gemäß IEC 60947-1

3
Nennspannung

240 - 415 V AC ± 10%

Kurzschlussstrom (Isccr)

25 kA
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)

125 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)

80 A
Nennableitstrom In

20 kA
Nennableitstoßstrom In 820 µs L-N (PEN)

20 kA
Bemessungsbetriebsstrom AC (Signalkontakt)

0,005 - 1,5 mA
Bemessungsbetriebsstrom DC (Signalkontakt)

1 - 1 A
Folgestromlöschfähigkeit

0,1 kA
Max. Ableitstoßstrom (Imax)

40 kA
Max. Ableitstoßstrom (Imax) L-N (PEN)

40 kA
Fehlerstrom Ipe

< 5 μA

Höhe

96,8 mm
Breite

35,60 mm
Tiefe

65,7 mm
Abisolierlänge

16 mm
Abisolierlänge (Signalkontakt)

7 mm

Betriebstemperatur

-40 - 80 °C
Luftfeuchtigkeitsschutz

5 - 95%
Lager-/Transporttemperatur

-40 - 80 °C
Grad der Verunreinigung nach IEC 60664/IEC 60947-2

2
Max. Höhe

2000 m

Netzform

TN-S, TT
Netzform TN

Nein
Netzform TN-C

Nein
Netzform TN-C-S

Nein
Netzform TN-S

Ja
Netzform TT

Ja
Netzform IT

Nein
Netzform DC

Nein

Mit Fernmeldekontakt

Ja
Nennlaststrom IL

80 A

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1,5 - 25 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1,5 - 35 mm²
Anschlussquerschnitt bei flexiblem Leiter

1.5 - 25 mm²
Anschlussquerschnitt flexibler Leiter (Signalkontakt)

0,14 - 1,5 mm²
Anschlussquerschnitt bei starrem Leiter

1.5 - 35 mm²
Anschlussquerschnitt starrer Leiter (Signalkontakt)

0,14 - 1,5 mm²
Anzahl der Anschlüsse

1

Anforderungsklasse IEC 61643

T2

Frequenz

50 - 60 Hz

Nominales Drehmoment

3 - 4,5 Nm
Geeignet für Innenbereich

Ja

Mit integrierter Sicherung

Nein

Montageart

Hutschiene
Anschlussart

Schraubanschluss
Anschlusstyp (Signalkontakt)

Steckanschluss, Schraubanschluss

Netzform sonstige

Nein

Sicherungscharakteristik

gG

Anzahl der halben Platzeinheiten von 17,5 mm

4

Filter Produkttyp

SPD

TOV-Verhalten bei UT (N-PE)

1200 V AC (200 ms / withstand mode)
Schutzmodus

L-N, L-PE, N-PE
Stromauslösefaktor k

1,6
TOV-Verhalten bei UT (L-N)

350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)
Schutzklasse

Schutzklasse II

Produktfarbe

Lichtgrau
RAL Nummer

7035
Werkstoff

Thermoplast, Polyamid (PA)

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

REACH declaration SPB215

PDF

RoHS Report SPB215

PDF

Downloads

Produktbild

Produktbild SPB215

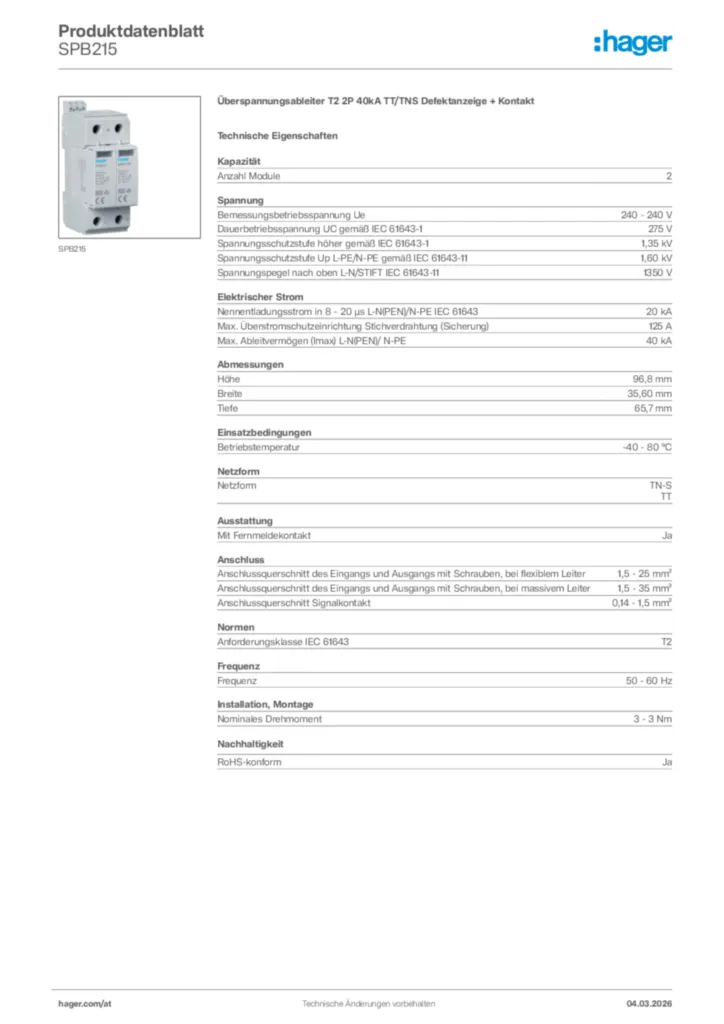

Produktdatenblatt

Hager Produktdatenblatt SPB215

Überspannungsableiter T2 2P 40kA TT/TNS Defektanzeige + Kontakt

PDF
Montageanleitung

Montageanleitung International 2022-06-14

PDF

996,26 kB
Tipps

22AT0006MC_Ueberspannungsschutz_2022_04_WEB

Ein Muss für die sichere Elektroinstallation

PDF

376,55 kB
Konformitätserklärung

Konformitätserklärung en-US 2026-07-15

PDF

333,47 kB

Mehr Downloads

Ausschreibungstext

Überspannungsableiter T2 2P 40kA TT/TNS Defektanzeige + Kontakt

Überspannungsableiter vom Typ 2, in 1+1-Schaltung zum Schutz von 1-phasigen TT- und TN-S-Systemen. Bestehend aus einem zweifach Basiselement, einem Schutzsteckern mit temperaturüberwachtem Hochleistungsvaristor und einem Stecker als Summenstromfunkenstrecke mit dynamischer Abtrennvorrichtung. Optische Defektmeldung an den Steckern bei Überlastung. Wechslerkontakt für Defektfernmeldung. Anschlüsse für die aktiven Leiter von unten, für Erde/PE und Fernmeldekontakt von oben. Biconnect-Klemmen zum Anschluss von Rundleitern und Verdrahtungsbrücken. Beschriftungsmöglichkeit am Basiselement.

Dauerbetriebsspannung UC gemäß IEC 61643-1: 275 V
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,35 kV
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 40 kA
Höhe: 96,8 mm
Breite: 35,60 mm
Tiefe: 65,7 mm
Betriebstemperatur: -40 - 80 °C
Netzform: TN-S
TT
Mit Fernmeldekontakt: Ja
Frequenz: 50 - 60 Hz

Fabrikat : Hager oder gleichwertig
Artikel : SPB215
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
