    • Home
    • Katalog
    • SPB115
    EAN
    3250615514875
    Marke
    Hager
    VPE
    1 Stück
    Preisgruppe
    H41

    Überspannungsableiter T2 1P 40kA TNC Defektanzeige + Kontakt SPB115

    Preis
    € 88,25
    / Stück *
    € 88,25
    / Stück *
    Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler

    Melden Sie sich an, um eine Produktliste zu erstellen

    Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

    Ein Konto erstellen Anmelden

    Wählen Sie Ihren Fachgroßhandel

    Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

    Überspannungsableiter T2 1P 40kA TNC Defektanzeige + Kontakt

    SPB115

    • Zubehör
    • Technische Merkmale
    • Umweltwert
    • Downloads
    Datenblatt

    Vervollständigen Sie Ihr System

    Optionales Zubehör

    • Modu­lare Phasen­schiene 5 Produkte verfügbar

    Optionales Zubehör

    • Modu­lare Phasen­schiene
    • KDN380A

      Phasenschiene 3 polig mit Gabelanschluss 16mm² 80A 12 Module
      € 23,93  / Stück*
    • KDN480A

      Phasenschiene 4 polig mit Gabelanschluss 16mm² 80A 12 Module
      € 41,11  / Stück*
    • KDN363F

      Phasenschiene 3 polig mit Gabelanschluss 10mm² 63A 12 Module
      € 23,18  / Stück*
    • KDN380B

      Phasenschiene 3 polig mit Gabelanschluss 16mm² 80A 57 Module
      € 97,57  / Stück*
    • KDN480B

      Phasenschiene 4 polig mit Gabelanschluss 16mm² 80A 56 Module
      € 147,00  / Stück*

    Technische Merkmale

    Archi­tektur
    • Polart
      1P
    Kapa­zität
    • Anzahl Module
      1
    Span­nung
    • Bemes­sungs­be­triebss­pan­nung Ue
      240 - 240 V
    • Daue­r­be­triebss­pan­nung UC gemäß IEC 61643-1
      275 V
    • Span­nungs­schutz­stufe höher gemäß IEC 61643-1
      1,35 kV
    • Bemes­sungs­be­triebss­pan­nung AC (Signal­kon­takt)
      5 - 250 V
    • Bemes­sungs­be­triebss­pan­nung DC (Signal­kon­takt)
      30 - 30 V
    • Versor­gungs­span­nungsart
      AC
    • Refe­renz­prüf­span­nung Utest AC
      255 V
    • Über­span­nungs­ka­te­gorie gemäß IEC 60947-1
      3
    • Nenn­span­nung
      240 - 415 V AC ± 10%
    Elek­tri­scher Strom
    • Kurz­schluss­strom (Isccr)
      25 kA
    • Max. Über­strom­schutz­ein­rich­tung Stich­verdrah­tung (Siche­rung)
      125 A
    • Max. Über­strom­schutz­ein­rich­tung V-Verdrah­tung (Siche­rung)
      80 A
    • Nenna­bleitstrom In
      20 kA
    • Bemes­sungs­be­triebss­trom AC (Signal­kon­takt)
      0,005 - 1 A
    • Bemes­sungs­be­triebss­trom DC (Signal­kon­takt)
      1 - 1 A
    • Max. Ableitstoß­strom (Imax)
      40 kA
    • Fehler­strom Ipe
      ≤ 0.45 mA
    Abmes­sungen
    • Höhe
      96,8 mm
    • Breite
      17,60 mm
    • Tiefe
      65,7 mm
    • Abiso­lier­länge
      16 mm
    • Abiso­lier­länge (Signal­kon­takt)
      7 mm
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -40 - 80 °C
    • Luft­feuch­tig­keits­schutz
      5 - 95%
    • Lager-/Trans­port­tem­pe­ratur
      -40 - 80 °C
    • Grad der Verun­rei­ni­gung nach IEC 60664/IEC 60947-2
      2
    • Max. Höhe
      2000 m
    Netz­form
    • Netz­form
      TN, TN-C, TT
    • Netz­form TN
      Ja
    • Netz­form TN-C
      Ja
    • Netz­form TN-C-S
      Nein
    • Netz­form TN-S
      Nein
    • Netz­form TT
      Ja
    • Netz­form IT
      Nein
    • Netz­form DC
      Nein
    Ausstat­tung
    • Mit Fern­mel­de­kon­takt
      Ja
    • Nenn­laststrom IL
      80 A
    Anschluss
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter
      1,5 - 25 mm²
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter
      1,5 - 35 mm²
    • Anzahl Leiter ohne Erde
      1
    • Anschluss­quer­schnitt bei flexi­blem Leiter
      1.5 - 25 mm²
    • Anschluss­quer­schnitt flexi­bler Leiter (Signal­kon­takt)
      0,14 - 1,5 mm²
    • Anschluss­quer­schnitt bei starrem Leiter
      1.5 - 35 mm²
    • Anschluss­quer­schnitt starrer Leiter (Signal­kon­takt)
      0,14 - 1,5 mm²
    • Anschluss-/­Ste­ckertyp
      Schrau­b­an­schluss
    • Anzahl der Ansch­lüsse
      1
    Normen
    • Anfor­de­rungs­klasse IEC 61643
      T2
    Frequenz
    • Frequenz
      50 - 60 Hz
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment
      3 - 4,5 Nm
    • Einbau-/­An­schlus­sort
      Waage­recht
    • Geeignet für Innen­be­reich
      Ja
    Konfi­gu­ra­tion
    • Mit inte­grierter Siche­rung
      Nein
    Konnek­ti­vität
    • Monta­geart
      Hutschiene
    • Anschlussart
      Schrau­b­an­schluss
    • Anschlusstyp (Signal­kon­takt)
      Steck­an­schluss, Schrau­b­an­schluss
    Funk­ti­onen
    • Netz­form sons­tige
      Nein
    Siche­rung
    • Siche­rungs­cha­rak­te­ristik
      gG
    Nur für den internen Gebrauch
    • Anzahl der halben Platzeinheiten von 17,5 mm
      2
    Spezi­fi­sche Iden­ti­fi­ka­ti­ons­at­tri­bute für Protec­tion
    • Filter Produkttyp
      SPD
    Sicherheit
    • Schutz­modus
      L-N, L-PEN
    • Stromaus­lö­se­faktor k
      1,6
    • TOV-­Ver­halten bei UT
      350 V AC (5 s / with­stand mode), 460 V AC (120 min / safe failure mode)
    • Schutz­klasse
      Schutz­klasse II
    Werk­stoff
    • Produkt­farbe
      Licht­grau
    • RAL Nummer
      7035
    • Werk­stoff
      Ther­mo­plast, Poly­amid (PA)
    Gebrauch
    • Ist zugäng­lich
      Ja

    Umweltwert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja

    Zertifizierungen und Dokumente

    REACH declaration SPB115
    PDF
    RoHS Report SPB115
    PDF

    Downloads

    • Produktbild

      Bild SPB115 | Hager Deutschland

      Produktbild SPB115

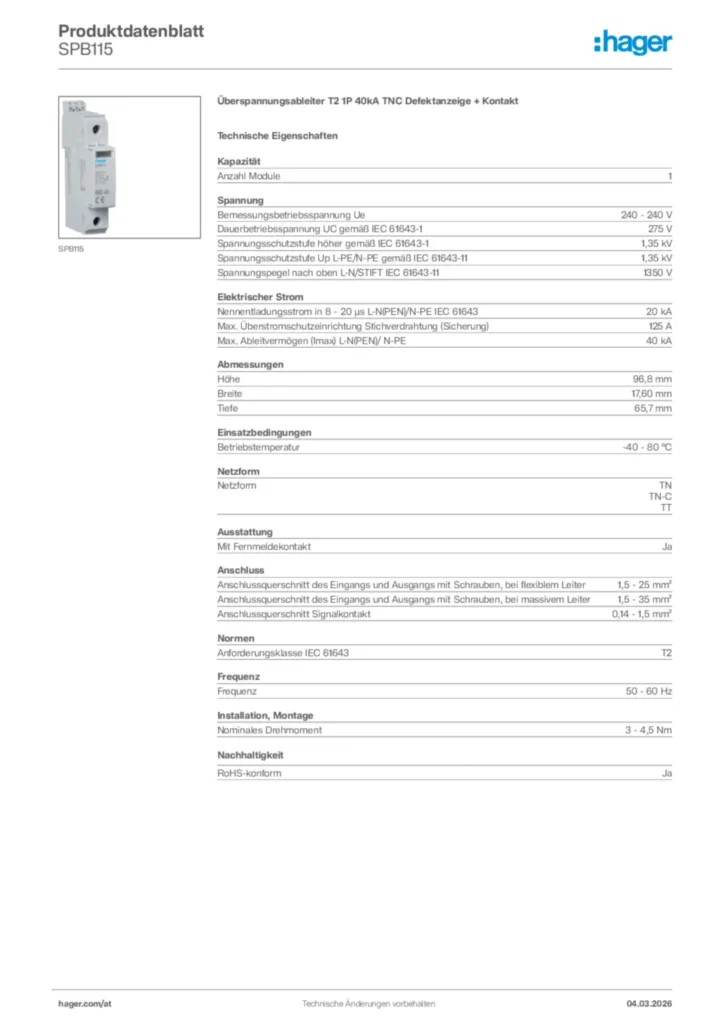

    • Produktdatenblatt

      Bild Hager Produktdatenblatt SPB115 | Hager Deutschland

      Hager Produktdatenblatt SPB115

      Überspannungsableiter T2 1P 40kA TNC Defektanzeige + Kontakt

      PDF

    • Montageanleitung

      Bild Montageanleitung International 2022-06-14 | Hager Deutschland

      Montageanleitung International 2022-06-14

      PDF
      996,26 kB

    • Tipps

      Bild 22AT0006MC_Ueberspannungsschutz_2022_04_WEB | Hager Deutschland

      22AT0006MC_Ueberspannungsschutz_2022_04_WEB

      Ein Muss für die sichere Elektroinstallation

      PDF
      376,55 kB

    • Konformitätserklärung

      Bild Konformitätserklärung en-US 2026-07-15 | Hager Deutschland

      Konformitätserklärung en-US 2026-07-15

      PDF
      333,47 kB
    Mehr Downloads

    Ersatzteil

    Mehr sehen
