Multimessgerät, 3phasig, über Wandlermessung, für Messung von U,I,P,Q,S SM101E
EAN
3250615631015
Marke
Hager
VPE
1 Stück
Preisgruppe
H67
Preis
519,93 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
Frequenz
-
Frequenz50 - 60 Hz
Abmessungen
-
Höhe67 mm
-
Breite73 mm
-
Tiefe50 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Kapazität
-
Anzahl Module4
Einsatzbedingungen
-
Betriebstemperatur-10 - 55 °C
-
Lager-/Transporttemperatur-20 - 70 °C
Konnektivität
-
AnschlussartSchraubanschluss
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter0.5 - 4 mm²
-
Anschlussquerschnitt bei starrem Leiter0.5 - 4 mm²
Leistung
-
Gesamtverlustleistung unter Nennstrom5 W
-
Leistungsaufnahme VA5 VA
Ausstattung
-
Ausführung BedientableauDigital
Messung
-
Frequenzmessbereich45 - 65 Hz
-
MessgeräteartMultimeter
-
Strommessbereich0 - 9999 A
Installation, Montage
-
Montage aufDIN Schiene
Funktionen
-
Genauigkeitsklasse0.005
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Montageanleitung
Installationsanleitung für SM101E - Multimessgerät, 3phasig, über Wandlermessung, für Messung von U, I, P, Q, S (DE-RU-PT-EL-EN-IT-FR-ES-PL-NL, Stand: 11.2012)
Montageanleitung International 2020-01-01
PDF906,71 kB -
Technische Beilage (single-product)
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -

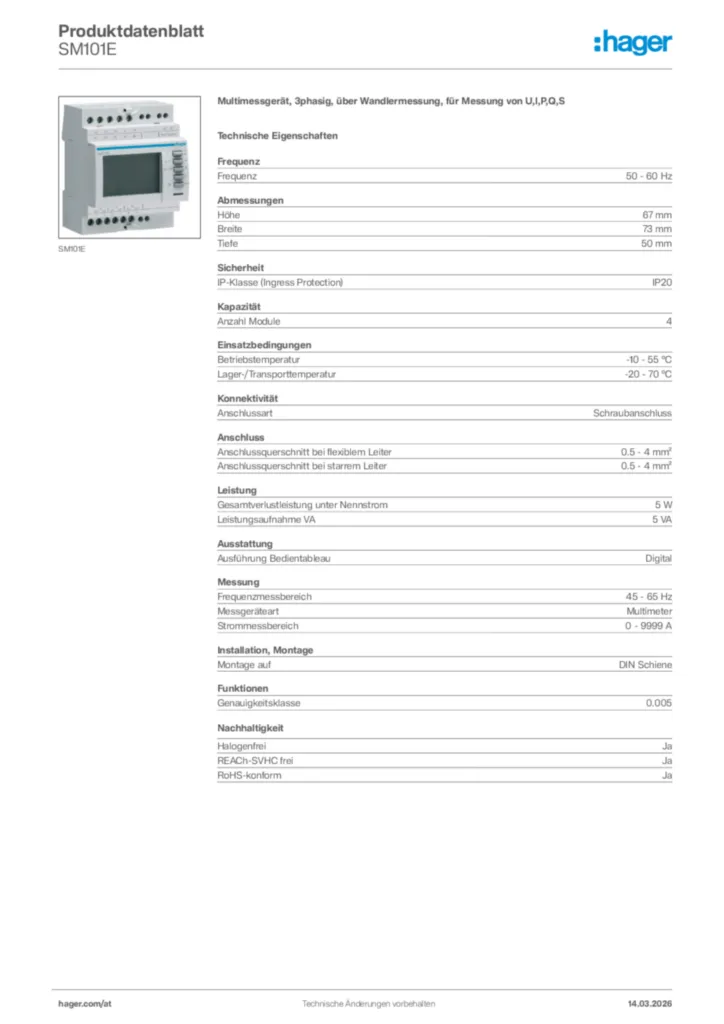

Produktdatenblatt
Produktdatenblatt en-GB 2024-03-22
PDF38,88 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HTG411HEnergiemonitoring-Server agardio.manager, REG, 6 PLE, Micro SD KartePreis1.780,34 €/ Stück * -
2
EC700Impulseingang 7fach JBUS/MODBUSPreis1.138,46 €/ Stück * -
3
ECA180DEnergiezähler 1phasig, direkt 80A, 2M, AGARDIO, MIDPreis243,31 €/ Stück * -
4
ECA300CEnergiezähler 3phasig für Wandlerverhältnis 1A oder 5A, 4M, AGARDIO, MIDPreis442,34 €/ Stück * -
5
ECA310DEnergiezähler 3phasig, direkt 125A, 6M, AGARDIO, MIDPreis532,24 €/ Stück *
Ausschreibungstext
Multimessgerät, 3phasig, über Wandlermessung, für Messung von U,I,P,Q,S
Modulares Multifunktionsmessgerät für die Erfassung von elektrischen Größen In Niederspannungsnetzen.
Es ermöglicht die Erfassung von Strömen: Momentanwerte/Mittelwerte von I1, I2, I3, In.
Spannungen: Momentanwerte von U1, U2, U3, U12, U23, U31 und Frequenz.
Leistungen: Momentanwerte von 3P.
Weitere technische Details: Hintergrundbeleuchtung, Tasten für Ströme/Spannungen/Leistungen/Temperatur.
IP-Klasse (Ingress Protection): IP20
Anzahl Module: 4
Betriebstemperatur: -10 - 55 °C
Lager-/Transporttemperatur: -20 - 70 °C
Anschlussart: Schraubanschluss
Anschlussquerschnitt bei flexiblem Leiter: 0.5 - 4 mm²
Anschlussquerschnitt bei starrem Leiter: 0.5 - 4 mm²
Ausführung Bedientableau: Digital
Frequenzmessbereich: 45 - 65 Hz
Messgeräteart: Multimeter
Strommessbereich: 0 - 9999 A
Fabrikat : Hager oder gleichwertig
Artikel : SM101E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Modulares Multifunktionsmessgerät für die Erfassung von elektrischen Größen In Niederspannungsnetzen.
Es ermöglicht die Erfassung von Strömen: Momentanwerte/Mittelwerte von I1, I2, I3, In.
Spannungen: Momentanwerte von U1, U2, U3, U12, U23, U31 und Frequenz.
Leistungen: Momentanwerte von 3P.
Weitere technische Details: Hintergrundbeleuchtung, Tasten für Ströme/Spannungen/Leistungen/Temperatur.
IP-Klasse (Ingress Protection): IP20
Anzahl Module: 4
Betriebstemperatur: -10 - 55 °C
Lager-/Transporttemperatur: -20 - 70 °C
Anschlussart: Schraubanschluss
Anschlussquerschnitt bei flexiblem Leiter: 0.5 - 4 mm²
Anschlussquerschnitt bei starrem Leiter: 0.5 - 4 mm²
Ausführung Bedientableau: Digital
Frequenzmessbereich: 45 - 65 Hz
Messgeräteart: Multimeter
Strommessbereich: 0 - 9999 A
Fabrikat : Hager oder gleichwertig
Artikel : SM101E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
