Multimessgerät, 3ph, über Wandlermessung, RS485 Schnittstelle, Messung U,I,P,Q,S SM101C
Preis
843,55 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Frequenz
-
Frequenz50 - 60 Hz
Abmessungen
-
Höhe67 mm
-
Breite73 mm
-
Tiefe50 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Kapazität
-
Anzahl Module4
Einsatzbedingungen
-
Betriebstemperatur-10 - 55 °C
-
Lager-/Transporttemperatur-20 - 70 °C
Konnektivität
-
AnschlussartSchraubanschluss
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter0.5 - 4 mm²
-
Anschlussquerschnitt bei starrem Leiter0.5 - 4 mm²
Leistung
-
Gesamtverlustleistung unter Nennstrom5 W
-
Leistungsaufnahme VA5 VA
Ausstattung
-
Ausführung BedientableauDigital
Messung
-
Frequenzmessbereich45 - 65 Hz
-
MessgeräteartMultimeter
-
Strommessbereich0 - 9999 A
Installation, Montage
-
Montage aufDIN Schiene
Funktionen
-
Genauigkeitsklasse0.005
Spannungsversorgung
-
Versorgungsspannung230 V +10%/-15%
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

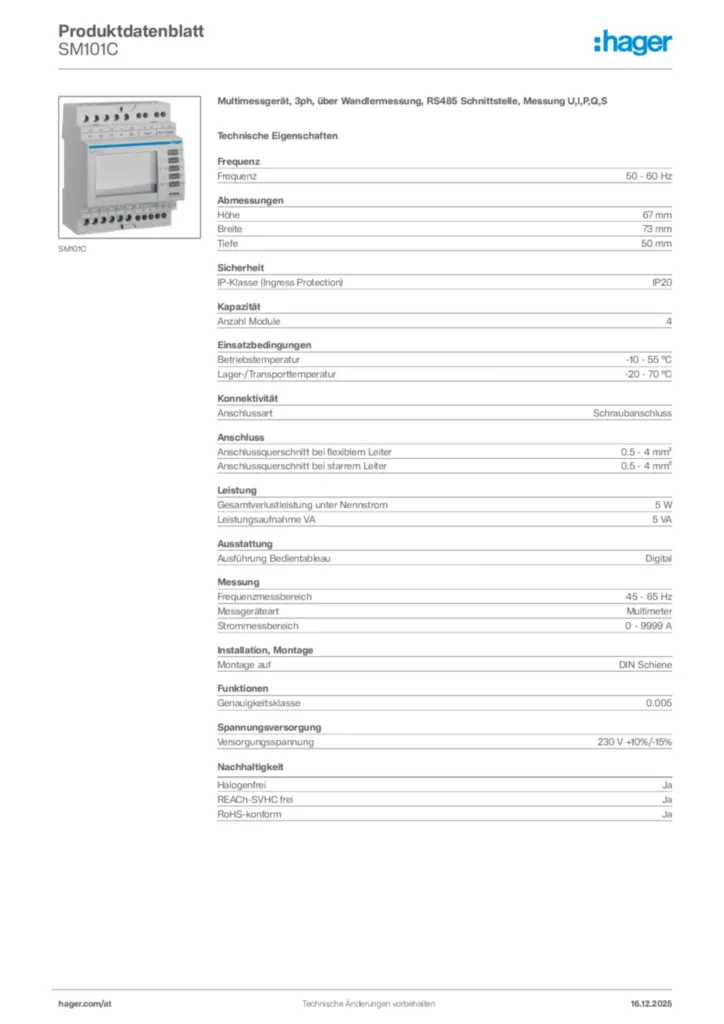

Hager Produktdatenblatt SM101C
Multimessgerät, 3ph, über Wandlermessung, RS485 Schnittstelle, Messung U,I,P,Q,S
PDF -
Montageanleitung
Installationsanleitung für SM101C - Multimessgerät, 3ph, über Wandlermessung, RS485 Schnittstelle, Messung U, I, P, Q, S (DE-RU-PT-EL-EN-IT-FR-ES-PL-NL, Stand: 11.2012)
Montageanleitung International 2020-01-01
PDF1,35 MB -
Produktanhang
Modbus Mappingtable für SM101C - Multimessgerät, 3phasig, Wandler, RS485
Produktanhang International 2020-01-01
XLS311,50 kB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Datenblatt
UK_MD_TDS_MultiMeters
Datenblatt en-GB 2024-03-22
PDF38,88 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ECR300CEnergiezähler 3phasig für Wandlerverhältnis 1A oder 5A, 4M, MODBUS, MIDPreis444,83 €/ Stück * -
2
SM101EMultimessgerät, 3phasig, über Wandlermessung, für Messung von U, I, P, Q, SPreis555,34 €/ Stück * -
3
SM211Modul RS485 Jbus/Modbus für SM103EPreis251,62 €/ Stück * -
4
SRR01255AKlappwandler SC1 18mm 125/5A 0.2VA Klasse 1Preis143,55 €/ Stück * -
5
ECA380DEnergiezähler 3phasig, direkt 80A, 4M, AGARDIO, MIDPreis404,00 €/ Stück *
Ausschreibungstext
Multimessgerät, 3ph, über Wandlermessung, RS485 Schnittstelle, Messung U,I,P,Q,S
Modulares Multifunktionsmessgerät für die Erfassung von elektrischen Größen In Niederspannungsnetzen.
Es ermöglicht die Erfassung von Strömen: Momentanwerte/Mittelwerte von I1,I2,I3,In.
Spannungen: Momentanwerte von U1,U2,U3,U12,U23,U31 und Frequenz.
Leistungen: Momentanwerte von 3P,Summe P,3Q, Summe Q, 3S, Summe S.
Außerdem ist die Zählung von Wirkenergie kWh, Blindenergie kvarh und Betriebsstunden möglich. Harmonische Oberwellen bis Rang 51 können erfasst werden. Das Messgerät besitzt Ausgänge für die Steuerung von Geräten, Alarmübertragung und Pulsübertragung. Die Kommunikation wird über RS485(JBUS/MODBUS) realisiert.
Weitere technische Details: Umschaltbar auf 2 Tarifzählung, Hintergrundbeleuchtung, Tasten für Ströme/Spannungen/Leistungen/Temperatur.
IP-Klasse (Ingress Protection): IP20
Anzahl Module: 4
Betriebstemperatur: -10 - 55 °C
Lager-/Transporttemperatur: -20 - 70 °C
Anschlussart: Schraubanschluss
Anschlussquerschnitt bei flexiblem Leiter: 0.5 - 4 mm²
Anschlussquerschnitt bei starrem Leiter: 0.5 - 4 mm²
Ausführung Bedientableau: Digital
Frequenzmessbereich: 45 - 65 Hz
Messgeräteart: Multimeter
Strommessbereich: 0 - 9999 A
Fabrikat : Hager oder gleichwertig
Artikel : SM101C
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Modulares Multifunktionsmessgerät für die Erfassung von elektrischen Größen In Niederspannungsnetzen.
Es ermöglicht die Erfassung von Strömen: Momentanwerte/Mittelwerte von I1,I2,I3,In.
Spannungen: Momentanwerte von U1,U2,U3,U12,U23,U31 und Frequenz.
Leistungen: Momentanwerte von 3P,Summe P,3Q, Summe Q, 3S, Summe S.
Außerdem ist die Zählung von Wirkenergie kWh, Blindenergie kvarh und Betriebsstunden möglich. Harmonische Oberwellen bis Rang 51 können erfasst werden. Das Messgerät besitzt Ausgänge für die Steuerung von Geräten, Alarmübertragung und Pulsübertragung. Die Kommunikation wird über RS485(JBUS/MODBUS) realisiert.
Weitere technische Details: Umschaltbar auf 2 Tarifzählung, Hintergrundbeleuchtung, Tasten für Ströme/Spannungen/Leistungen/Temperatur.
IP-Klasse (Ingress Protection): IP20
Anzahl Module: 4
Betriebstemperatur: -10 - 55 °C
Lager-/Transporttemperatur: -20 - 70 °C
Anschlussart: Schraubanschluss
Anschlussquerschnitt bei flexiblem Leiter: 0.5 - 4 mm²
Anschlussquerschnitt bei starrem Leiter: 0.5 - 4 mm²
Ausführung Bedientableau: Digital
Frequenzmessbereich: 45 - 65 Hz
Messgeräteart: Multimeter
Strommessbereich: 0 - 9999 A
Fabrikat : Hager oder gleichwertig
Artikel : SM101C
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
