  • SBN232

Ausschalter 2 polig 32A

SBN232

Ausschalter 2 polig 32A SBN232

EAN
3250615510136
Marke
Hager
VPE
1 Stück
Preis
Preis auf Anfrage

You have to log in with your myHager profile to see prices and to order.

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Zusatz­ein­rich­tung für Reihen­ein­bau­ge­räte 1 Produkte verfügbar
  • Verrie­ge­lungs­funk­ti­onen 1 Produkte verfügbar

Vervollständigen Sie Ihr System

  • Zusatz­ein­rich­tung für Reihen­ein­bau­ge­räte
  • Verrie­ge­lungs­funk­ti­onen
  • ESC080

    Hilfsschalter 6A 1 Schließer und 1 Öffner 230V
     18,48 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • MZN175

    Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
     8,37 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen

Technische Merkmale

Archi­tektur
  • Polan­zahl
    2
  • Posi­tion Neutral­leiter
    ohne Neutral­leiter
  • Polart
    2P
Elek­tri­scher Strom
  • Nenn­strom
    32 A
  • Abschalt­ver­mögen bei 400 V in AC23A
    677 A
  • Bedingter Bemes­sungs­kurz­schluss­strom Icc mit gl-gG Siche­rung
    0,48 kA
  • Strom­belast­bar­keit bei AC21 in Kate­gorie A
    32 A
  • Strom­belast­bar­keit bei AC21 in Kate­gorie B
    32 A
  • Strom­belast­bar­keit bei AC22 in Kate­gorie A
    32 A
  • Strom­belast­bar­keit bei AC22 in Kate­gorie B
    32 A
  • Strom­belast­bar­keit bei AC23 in Kate­gorie A
    10 A
  • Strom­belast­bar­keit bei AC23 in Kate­gorie B
    10 A
  • Einschalt­ver­mögen Kurz­schluss­strom Icm bei 240 V AC nach IEC 60947-3
    0,67 kA
  • Nenn­strom für kurze Zeit Icw 1s IEC 60947
    0,48 kA
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    1,80 - 1,80 Nm
  • Typ untere Anschluss­klemme für modu­lare Geräte
    Schrau­b­an­schluss
Span­nung
  • Bemes­sungs­be­triebss­pan­nung Ue
    230 - 230 V
  • Versor­gungs­span­nungsart
    AC
  • Isola­ti­onss­pan­nung Ui
    440 V
  • Stoß­span­nungs­fes­tig­keit
    4000 V
Kapa­zität
  • Anzahl Module
    1
Sicherheit
  • IP-Klasse (Ingress Protec­tion)
    IP20
Frequenz
  • Frequenz
    50 - 60 Hz
Abmes­sungen
  • Höhe
    83 mm
  • Breite
    17,50 mm
  • Tiefe
    68 mm
Ausstat­tung
  • Anzahl Schlie­ßer­kon­takte
    2
  • Anzahl Öffner­kon­takte
    0
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -20 - 70 °C
  • Lager-/Trans­port­tem­pe­ratur
    -40 - 80 °C
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    1.5 - 10 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    1.5 - 16 mm²
Ausdauer
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schaltspiele
    200000
  • Elek­tri­sche Lebens­dauer bei Nenn­last in AC21
    25000
  • Elek­tri­sche Lebens­dauer bei Nenn­last in AC22
    25000
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    3 W
  • Verlust­leis­tung pro Pol
    1,50 W
Konnek­ti­vität
  • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
    Verscho­bene Klemme
  • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
    Verscho­bene Klemme

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

Zertifizierungen und Dokumente

REACH declaration SBN232 (english)
PDF
103,10 kB
RoHS declaration SBN232 (english)
PDF
103,59 kB

Downloads

  • Produktbild

    Bild SBN232 | Hager Deutschland

    Produktbild SBN232

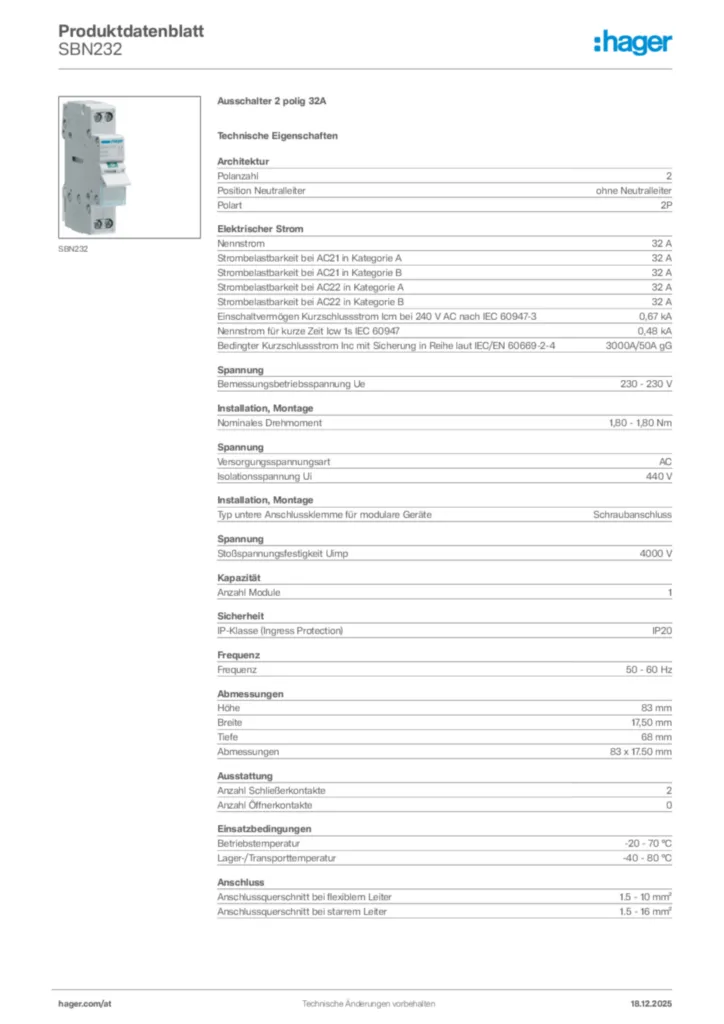

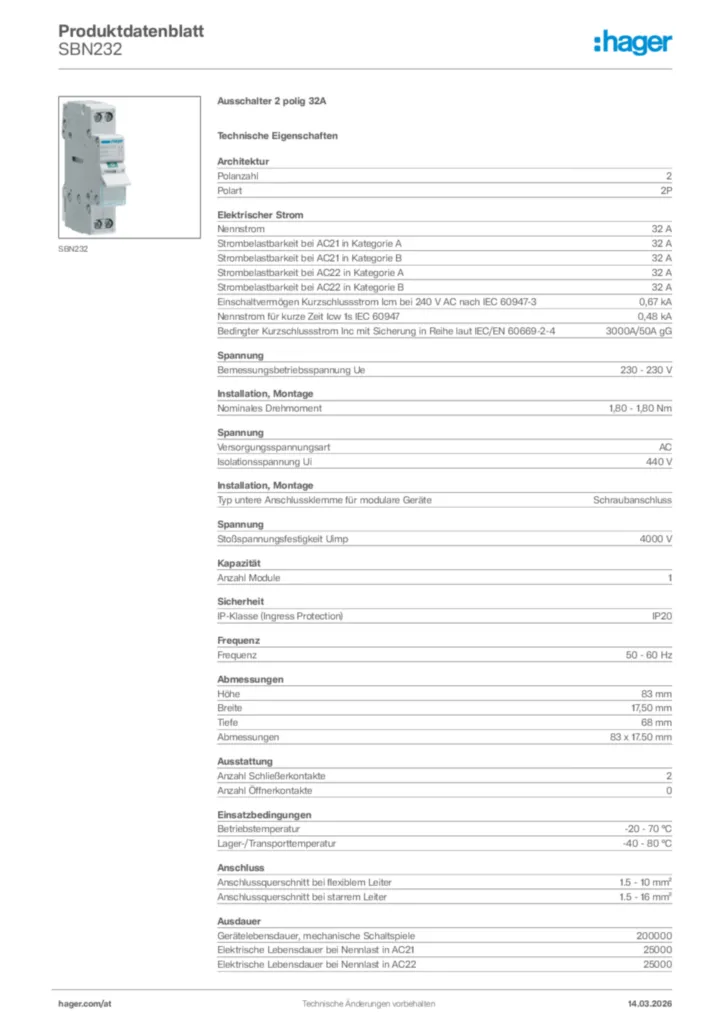

  • Produktdatenblatt

    Bild Produktdatenblatt en-GB 2024-03-22 | Hager Deutschland

    Produktdatenblatt en-GB 2024-03-22

    PDF
    58,45 kB

  • Produktlizenz

    Bild Licence for NETHERLANDS | Hager Deutschland

    Licence for NETHERLANDS

    Produktlizenz International 2024-08-09

    PDF
    2,53 MB
    Bild Produktlizenz International 2024-08-09 | Hager Deutschland

    Produktlizenz International 2024-08-09

    PDF
    2,23 MB

  • Konformitätserklärung

    Bild Declaration | Hager Deutschland

    Declaration

    Konformitätserklärung International 2022-11-28

    PDF
    931,94 kB
    Bild Declaration | Hager Deutschland

    Declaration

    Konformitätserklärung International 2022-01-31

    PDF
    311,88 kB
