Leitungsschutzschalter 1 polig + N 6kA B-Charakteristik 16A Quick Connect 1Modul MKS516
Preis
21,82 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schutzkappe/-streifen für Phasenschiene 1 Produkte verfügbar -
Verriegelungsfunktionen 1 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Optionales Zubehör
-
KZN624
Endkapp für Kammschiene 3P+N
1,49 € / Stück*
-
LZ060
Distanzstück für Wärmeentlastung
1,66 € / Stück*
Technische Merkmale
Architektur
-
Polart1P+N
Elektrischer Strom
-
Nennstrom16 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-16 kA
-
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-16 kA
-
Einstellung des thermischen Auslösers in AC1,13 - 1,45 A
-
Min./max. Schwellenwert thermischer Auslöser bei Gleichstrom1,13 - 1,45 A
-
Nennstrom bei -25°C20,10 A
-
Nennstrom bei -20 °C19,70 A
-
Nennstrom bei -15°C19,40 A
-
Nennstrom bei -10°C19,10 A
-
Nennstrom bei -5°C18,70 A
-
Nennstrom bei 0 °C18,30 A
-
Nennstrom bei 5°C18 A
-
Nennstrom bei 10°C17,60 A
-
Nennstrom bei 15°C17,20 A
-
Nennstrom bei 20 °C16,80 A
-
Nennstrom bei 25°C16,40 A
-
Nennstrom bei 30°C16 A
-
Nennstrom bei 35°C15,60 A
-
Nennstrom bei 40 °C15,10 A
-
Nennstrom bei 45 °C14,70 A
-
Nennstrom bei 50 °C14,20 A
-
Nennstrom bei 55°C13,80 A
-
Nennstrom bei 60°C13,30 A
-
Nennstrom bei 65°C12,80 A
-
Nennstrom bei 70°C12,20 A
-
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern1
-
Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern0,95
-
Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern0,90
-
Korrekturfaktor bei 6 nebeneinander montierten LS-Schaltern0,85
Elektrische Hauptattribute
-
Bemessungsschaltvermögen Icn nach IEC 60898-16 kA
Installation, Montage
-
Nominales Drehmoment Untere Klemme1,90 - 1,90 Nm
-
Typ obere Anschlussklemme für modulare Gerätequickconnect
-
Typ untere Anschlussklemme für modulare GeräteSchraubanschluss
-
Nominales Drehmoment1,90 - 1,90 Nm
Spannung
-
Bemessungsbetriebsspannung Ue230 - 240 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit Uimp4000 V
-
Max. Betriebsspannung253 V
-
Überspannungskategorie gemäß IEC 60947-13
Frequenz
-
Frequenz50 - 60 Hz
Kapazität
-
Anzahl Module1
Leistung
-
Gesamtverlustleistung unter Nennstrom4,20 W
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
-
Max. Höhe2000 m
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele1000
-
Gerätelebensdauer, mechanische Schaltspiele20000
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Anschluss
-
Anschlussquerschnitt des Ausgangs SSK QuickConnect, bei massivem Leiter1,5 - 4,0 mm²
-
Anschlussquerschnitt des Ausgangs SSK QuickConnect, bei flexiblem Leiter1,5 - 4,0 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter0,75 - 16,0 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter0,75 - 10,0 mm²
Konnektivität
-
Anschlussartquickconnect
-
Ausrichtung obere Anschlussklemme für modulare GeräteVerschobene Klemme
-
Ausrichtung untere Anschlussklemme für modulare GeräteVerschobene Klemme
Abmessungen
-
Höhe86 mm
-
Breite17,50 mm
-
Tiefe70 mm
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

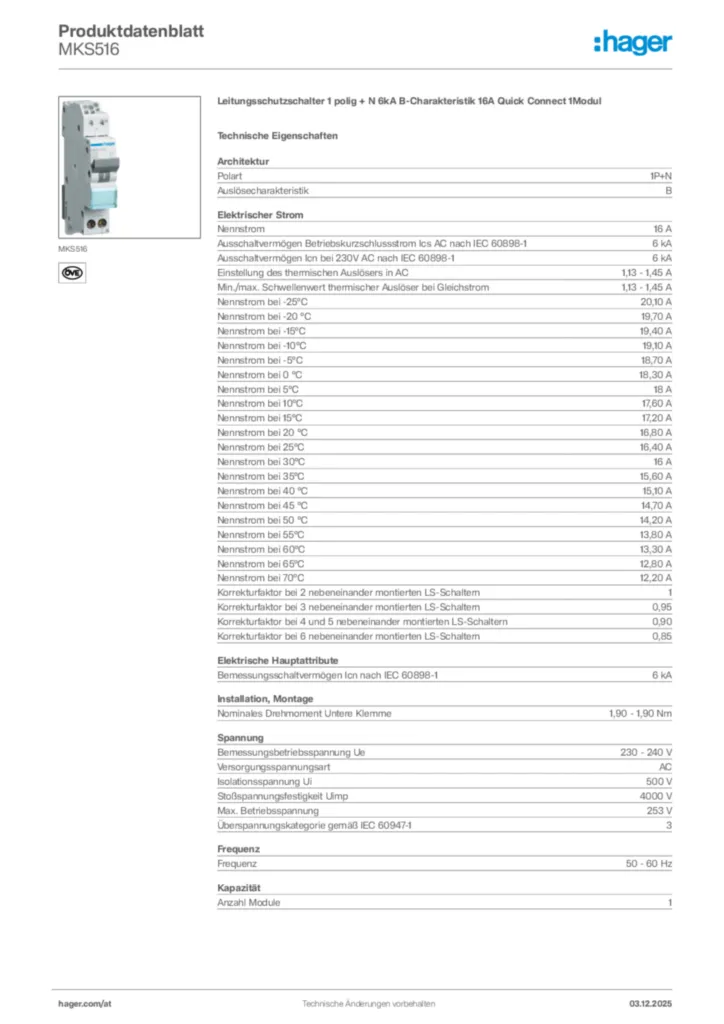

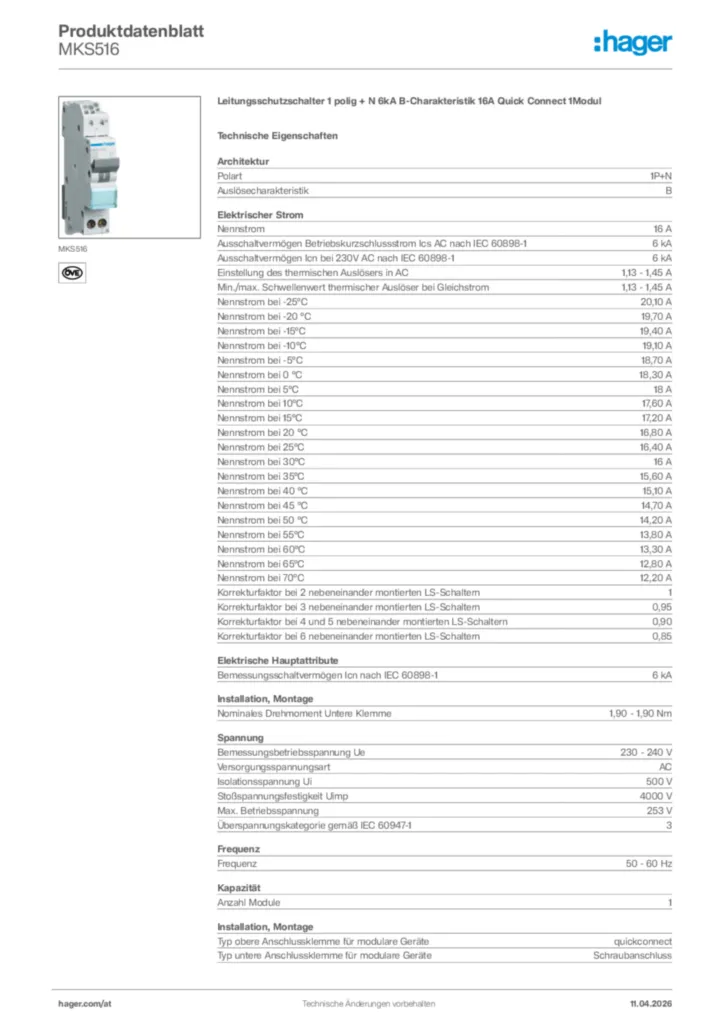

Hager Produktdatenblatt MKS516
Leitungsschutzschalter 1 polig + N 6kA B-Charakteristik 16A Quick Connect 1Modul
PDF -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-03-15
PDF329,48 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HMC499Leitungsschutzschalter 4 polig 15kA C-Charakteristik 125A 6 ModulePreis564,56 €/ Stück * -
2
HMC490Leitungsschutzschalter 4 polig 15kA C-Charakteristik 100A 6 ModulePreis523,78 €/ Stück * -
3
HMC480Leitungsschutzschalter 4 polig 15kA C-Charakteristik 80A 6 ModulePreis461,91 €/ Stück * -
4
HMC399Leitungsschutzschalter 3 polig 15kA C-Charakteristik 125A 4.5 ModulePreis400,04 €/ Stück * -
5
HMC390Leitungsschutzschalter 3 polig 15kA C-Charakteristik 100A 4.5 ModulePreis360,61 €/ Stück *
Ausschreibungstext
Leitungsschutzschalter 1 polig + N 6kA B-Charakteristik 16A Quick Connect 1Modul
Leitungsschutzschalter in Schmalbauausführung (1PLE) mit QuickConnect Klemme nach OVE EN 60898-1 und DIN VDE 0641 Teil 11/8.92, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit OVE Zeichen. LS mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. QuickConnect Anschlussklemmen zum Anschluss von bis zu 2 Leitern gleichen oder unterschiedlichen Querschnittes pro Abgang. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Polart: 1P+N
Auslösecharakteristik: B
Nennstrom: 16 A
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 6 kA
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Anzahl Module: 1
Fabrikat : Hager oder gleichwertig
Artikel : MKS516
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Leitungsschutzschalter in Schmalbauausführung (1PLE) mit QuickConnect Klemme nach OVE EN 60898-1 und DIN VDE 0641 Teil 11/8.92, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit OVE Zeichen. LS mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. QuickConnect Anschlussklemmen zum Anschluss von bis zu 2 Leitern gleichen oder unterschiedlichen Querschnittes pro Abgang. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Polart: 1P+N
Auslösecharakteristik: B
Nennstrom: 16 A
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 6 kA
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Anzahl Module: 1
Fabrikat : Hager oder gleichwertig
Artikel : MKS516
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
