Leitungsschutzschalter 1P+N 6kA B-6A Quick Connect 1M MKS506

EAN
3250614312601
Marke
Hager
VPE
12 Stück
Preisgruppe
H20
Preis
 16,63 €
/ Stück *
 16,63 €
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Leitungsschutzschalter 1P+N 6kA B-6A Quick Connect 1M

MKS506

  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Schutz­kap­pe/-­streifen für Phasen­schiene 1 Produkte verfügbar
  • Verrie­ge­lungs­funk­ti­onen 1 Produkte verfügbar
  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar

Optionales Zubehör

  • Schutz­kap­pe/-­streifen für Phasen­schiene
  • Verrie­ge­lungs­funk­ti­onen
  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
  • KZN624

    Endkapp für Kammschiene 3P+N
     1,45 €  / Stück*
  • MZN175

    Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
     8,69 €  / Stück*
  • LZ060

    Distanzstück für Wärmeentlastung
     1,61 €  / Stück*

Technische Merkmale

Archi­tektur
  • Polart
    1P+N
  • Auslö­se­cha­rak­te­ristik
    B
Elek­tri­scher Strom
  • Nenn­strom
    6 A
  • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics AC nach IEC 60898-1
    6 kA
  • Ausschalt­ver­mögen Icn bei 230V AC nach IEC 60898-1
    6 kA
  • Einstel­lung des ther­mi­schen Auslö­sers in AC
    1,13 - 1,45 A
  • Min./­max. Schwel­lenwert ther­mi­scher Auslöser bei Gleich­strom
    1,13 - 1,45 A
  • Nenn­strom bei -25°C
    7,60 A
  • Nenn­strom bei -20 °C
    7,50 A
  • Nenn­strom bei -15°C
    7,30 A
  • Nenn­strom bei -10°C
    7,20 A
  • Nenn­strom bei -5°C
    7,10 A
  • Nenn­strom bei 0 °C
    6,90 A
  • Nenn­strom bei 5°C
    6,80 A
  • Nenn­strom bei 10°C
    6,60 A
  • Nenn­strom bei 15°C
    6,50 A
  • Nenn­strom bei 20 °C
    6,30 A
  • Nenn­strom bei 25°C
    6,20 A
  • Nenn­strom bei 30°C
    6 A
  • Nenn­strom bei 35°C
    5,90 A
  • Nenn­strom bei 40 °C
    5,80 A
  • Nenn­strom bei 45 °C
    5,60 A
  • Nenn­strom bei 50 °C
    5,50 A
  • Nenn­strom bei 55°C
    5,40 A
  • Nenn­strom bei 60°C
    5,20 A
  • Nenn­strom bei 65°C
    5,10 A
  • Nenn­strom bei 70°C
    4,90 A
  • Korrek­tur­faktor bei 2 neben­ein­ander montierten LS-Schal­tern
    1
  • Korrek­tur­faktor bei 3 neben­ein­ander montierten LS-Schal­tern
    0,95
  • Korrek­tur­faktor bei 4 und 5 neben­ein­ander montierten LS-Schal­tern
    0,90
  • Korrek­tur­faktor bei 6 neben­ein­ander montierten LS-Schal­tern
    0,85
Elek­tri­sche Haupt­at­tri­bute
  • Bemes­sungs­schalt­ver­mögen Icn nach IEC 60898-1
    6 kA
Instal­la­tion, Montage
  • Typ obere Anschluss­klemme für modu­lare Geräte
    quick­connect
  • Typ untere Anschluss­klemme für modu­lare Geräte
    Schrau­b­an­schluss
  • Nomi­nales Dreh­mo­ment
    1,90 - 1,90 Nm
Span­nung
  • Bemes­sungs­be­triebss­pan­nung Ue
    230 - 240 V
  • Versor­gungs­span­nungsart
    AC
  • Isola­ti­onss­pan­nung Ui
    500 V
  • Stoß­span­nungs­fes­tig­keit Uimp
    4000 V
  • Max. Betriebss­pan­nung
    253 V
  • Über­span­nungs­ka­te­gorie gemäß IEC 60947-1
    3
Frequenz
  • Frequenz
    50 - 60 Hz
Kapa­zität
  • Anzahl Module
    1
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    1,80 W
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -25 - 70 °C
  • Max. Höhe
    2000 m
Ausdauer
  • Gerä­te­le­bens­dauer, elek­tri­sche Schaltspiele
    1000
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schaltspiele
    20000
Sicherheit
  • IP-Klasse (Ingress Protec­tion)
    IP20
Anschluss
  • Anschluss­quer­schnitt des Ausgangs SSK Quick­Connect, bei massivem Leiter
    1,5 - 4,0 mm²
  • Anschluss­quer­schnitt des Ausgangs SSK Quick­Connect, bei flexi­blem Leiter
    1,5 - 4,0 mm²
  • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei massivem Leiter
    0,75 - 16,0 mm²
  • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei flexi­blem Leiter
    0,75 - 10,0 mm²
Konnek­ti­vität
  • Anschlussart
    quick­connect
  • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
    Verscho­bene Klemme
  • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
    Verscho­bene Klemme
Abmes­sungen
  • Höhe
    86 mm
  • Breite
    17,50 mm
  • Tiefe
    70 mm

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP Dokument en-GB 2025-11-20
PDF
67,85 MB
Hager REACH declaration MKS506
PDF
Hager RoHS Report MKS506
PDF

Downloads

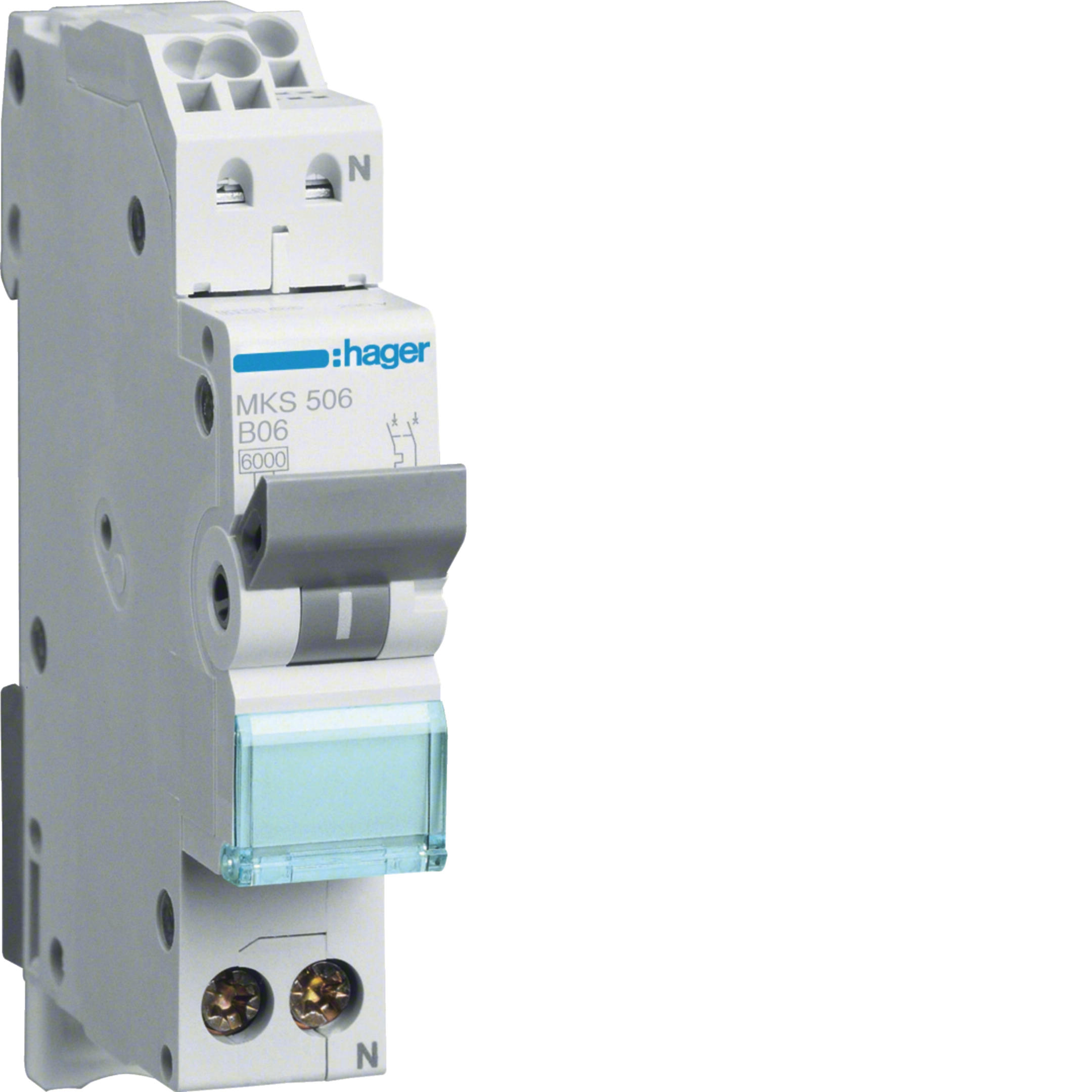

  • Produktbild

    Bild MKS506 | Hager Deutschland

    Produktbild MKS506

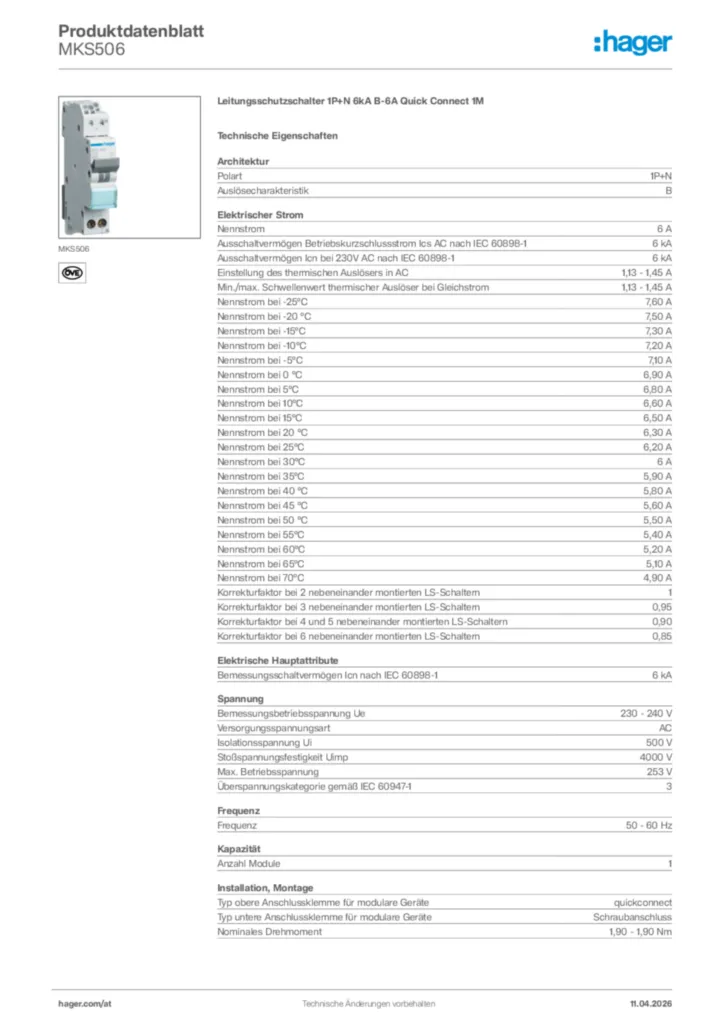

  • Product datasheet

    Bild Hager Produktdatenblatt MKS506 | Hager Deutschland

    Hager Produktdatenblatt MKS506

    Leitungsschutzschalter 1P+N 6kA B-6A Quick Connect 1M

    PDF

  • Katalog

    Bild AT Partnerkatalog 2025/2026 | Hager Deutschland

    AT Partnerkatalog 2025/2026

    Gültig ab 01.01.2025

    PDF
    7,66 MB

  • Konformitätserklärung

    Bild Declaration | Hager Deutschland

    Declaration

    Konformitätserklärung International 2022-03-15

    PDF
    329,48 kB
Mehr Downloads

Weitere Produkte zu diesem System

    5
  • 1
    HMC499 - Leitungsschutzschalter 4 polig 15kA C-Charakteristik 125A 6 Module
    HMC499
    Leitungsschutzschalter 4 polig 15kA C-Charakteristik 125A 6 Module
    Preis
     548,65 €
    / Stück *
     548,65 €
    / Stück *
  • 2
    HMC490 - Leitungsschutzschalter 4 polig 15kA C-Charakteristik 100A 6 Module
    HMC490
    Leitungsschutzschalter 4 polig 15kA C-Charakteristik 100A 6 Module
    Preis
     509,02 €
    / Stück *
     509,02 €
    / Stück *
  • 3
    HMC480 - Leitungsschutzschalter 4 polig 15kA C-Charakteristik 80A 6 Module
    HMC480
    Leitungsschutzschalter 4 polig 15kA C-Charakteristik 80A 6 Module
    Preis
     448,89 €
    / Stück *
     448,89 €
    / Stück *
  • 4
    HMC399 - Leitungsschutzschalter 3 polig 15kA C-Charakteristik 125A 4.5 Module
    HMC399
    Leitungsschutzschalter 3 polig 15kA C-Charakteristik 125A 4.5 Module
    Preis
     388,77 €
    / Stück *
     388,77 €
    / Stück *
  • 5
    HMC390 - Leitungsschutzschalter 3 polig 15kA C-Charakteristik 100A 4.5 Module
    HMC390
    Leitungsschutzschalter 3 polig 15kA C-Charakteristik 100A 4.5 Module
    Preis
     350,45 €
    / Stück *
     350,45 €
    / Stück *

Ausschreibungstext

Leitungsschutzschalter 1P+N 6kA B-6A Quick Connect 1M

Leitungsschutzschalter in Schmalbauausführung (1PLE) mit QuickConnect Klemme nach OVE EN 60898-1 und DIN VDE 0641 Teil 11/8.92, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit OVE Zeichen. LS mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. QuickConnect Anschlussklemmen zum Anschluss von bis zu 2 Leitern gleichen oder unterschiedlichen Querschnittes pro Abgang. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

Polart: 1P+N
Auslösecharakteristik: B
Nennstrom: 6 A
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 6 kA
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 4000 V
Anzahl Module: 1

Fabrikat : Hager oder gleichwertig
Artikel : MKS506
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
