Sicherungsunterteil NH1 3x250A Sammelschiene 40mm Universalanschluss M10 LT152U
Verfügbarkeit und Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Stromwandler 6 Produkte verfügbar -
Zubehör/Ersatzteile für NH-Unterteile 1 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Kabelklemmenanschluss 3 Produkte verfügbar
Optionales Zubehör
-
LZ255Stromwandler für LT NH1-3 100/5A 2VA Klasse 1
€ 178,93 / Stück* -
LZ257Stromwandler für LT NH1-3 250/5A 3, 75VA Klasse 1
€ 191,18 / Stück* -
LZ256Stromwandler für LT NH1-3 150/5A 2, 5VA Klasse 1
€ 184,31 / Stück* -
LZ258
Stromwandler für LT NH1-3 400/5A 3, 75VA Klasse 1
€ 195,76 / Stück* -
LZ259Stromwandler für LT NH1-3 600/5A 5VA Klasse 1
€ 210,01 / Stück* -
LZ261Stromwandler für LT NH1-3 600/5A 2, 5VA Klasse 0, 5S
€ 353,38 / Stück*
-
LZ151
Prismenklemmensatz LT 3-polig für NH1-Trenner für Cu/Al-Leiter 70-150mm², 3 St.
€ 110,60 / Stück* -
LZ154Prismenklemmensatz LT für NH1 2x 35-70mm², 3-polig für Cu/Al-Leiter, Set = 3 St.
€ 231,59 / Stück* -
LZ057Prismenklemmensatz LT 3-polig für NH1-Trenner für Cu-Leiter 70-150mm², Set=3 St.
€ 81,81 / Stück*
Technische Merkmale
Elektrischer Strom
-
Bemessungsstrom IN250 A
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A
-
Bedingter Bemessungskurzschlussstrom Icc50 kA
-
Nennstrom für kurze Zeit Icw 1s IEC 609478,60 kA
Sicherung
-
SicherungsgrößeNH1
Architektur
-
Polanzahl3
Anschluss
-
Anschluss-/Steckertyp AusgangM10 Anschluss
-
Anschluss-/Steckertyp EingangM10 Anschluss
-
Anschlussquerschnitt bei starrem Leiter6 - 150 mm²
-
Anschlussquerschnitt bei flexiblem Leiter6 - 150 mm²
-
Typ der AusgangsverbindungSchraubanschluss
-
Anschlussart EingangSchraubanschluss
Installation, Montage
-
Nominales Drehmoment20 - 20 Nm
-
Drehmoment zur Befestigung auf Sammelschiene6 - 6 Nm
-
Montage aufSammelschienensystem
-
Vertikale Montage möglichJa
Leistung
-
Leistungsabgabe bei IN26 W
-
Leistungsabgabe bei Volllast95 W
-
Leistungsabgabe des im Gerät installierten Sicherungselements23 W
Spannung
-
Isolationsspannung Ui1000 V
-
Bemessungsbetriebsspannung Ue400 - 690 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Nur für den internen Gebrauch
-
StandardIEC/EN 60269
Konnektivität
-
MontageartSchraubbefestigung
Abmessungen
-
Breite/Dicke Sammelschiene12 - 12 mm
-
Abstand Sammelschienen40 mm
-
Länge110 mm
-
Breite278 mm
-
Höhe96 mm
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele1400
-
Gerätelebensdauer, elektrische Schaltspiele200
Frequenz
-
Frequenz50 - 60 Hz
Funktionen
-
EinschwenkvorrichtungNein
Einsatzbedingungen
-
Lager-/Transporttemperatur-25 - 55 °C
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-23
-
Betriebstemperatur-25 - 55 °C
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

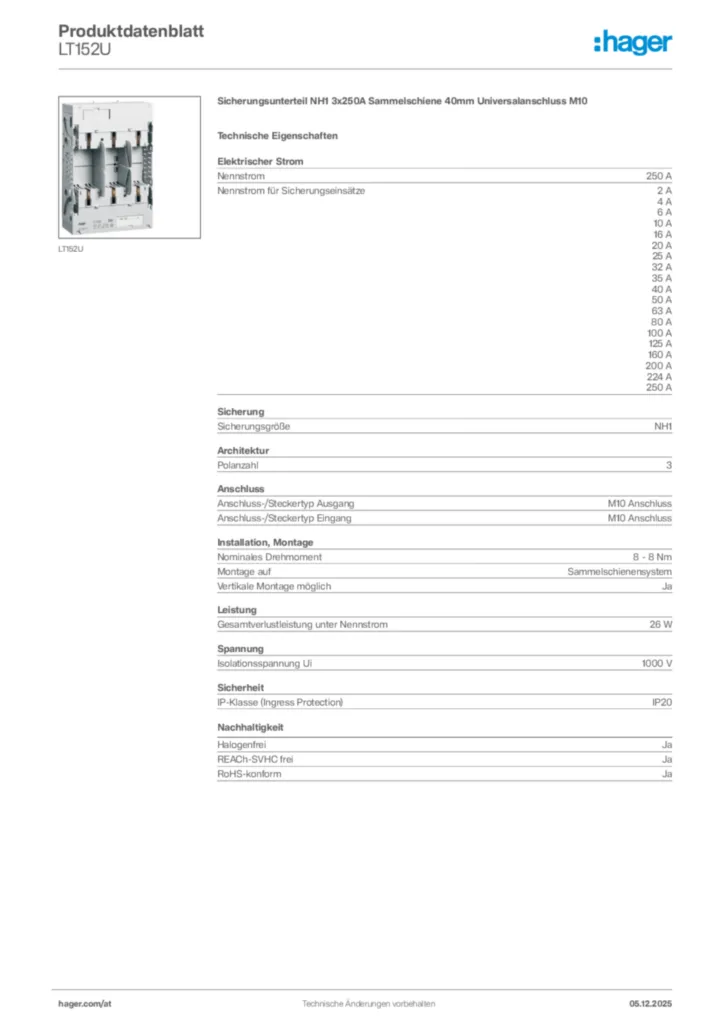

Produktdatenblatt
Hager Produktdatenblatt LT152U
Sicherungsunterteil NH1 3x250A Sammelschiene 40mm Universalanschluss M10
PDF -
Montageanleitung
HRC Fuse Switch Disonnector_DE-EN-FR-IT_NH1-3-2010-03
Montageanleitung International 2026-10-14
PDF1,47 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Konformitätserklärung en-GB 2026-08-24
PDF246,08 kB
