Sicherungslasttrennschalter LT NH00/40mm 160A, Abgang 3x16mm² vormontiert LT055

EAN
3250614200557
Marke
Hager
VPE
1 Stück
Preis
Preis auf Anfrage

You have to log in with your myHager profile to see prices and to order.

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Sicherungslasttrennschalter LT NH00/40mm 160A, Abgang 3x16mm² vormontiert

LT055

  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Zube­hör/Er­satz­teile für NH-Un­ter­teile 2 Produkte verfügbar
  • Hilfs­schal­ter­block 1 Produkte verfügbar
  • Kabel­klem­me­n­an­schluss 1 Produkte verfügbar

Optionales Zubehör

  • Zube­hör/Er­satz­teile für NH-Un­ter­teile
  • Hilfs­schal­ter­block
  • Kabel­klem­me­n­an­schluss
  • LZ054

    Verriegelung Schaltdeckelfenster LT NH000-3, innen montierbar, 1 Set = 3 Stück
     7,99 €  / Stück*
  • LZ008

    Blende LT für Sicherungslasttrenner NH00 zur seitlichen Abschottung am Trenner
     17,21 €  / Stück*
  • LZ053

    Stellungsanzeige LT Schaltdeckel Gr.000-3, 2A 250V AC, Öffner und Schließer
     33,13 €  / Stück*
  • LZ051

    Prismenklemmensatz LT für NH00-Trenner für Cu-/Al Leiter 6-70mm², Set = 3St.
     24,05 €  / Stück*

Technische Merkmale

Elek­tri­scher Strom
  • Nenn­strom
    160 A
  • Nenn­strom für kurze Zeit Icw 1s IEC 60947
    5 kA
  • Strom­belast­bar­keit bei AC22 in Kate­gorie B
    160 A
Siche­rung
  • Siche­rungs­größe
    NH00
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    16 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    16 mm²
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -25 - 55 °C
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    4,50 - 4,50 Nm
  • Montage auf
    Sammelschie­nen­system
Frequenz
  • Frequenz
    50 - 60 Hz
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    19 W
Ausdauer
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schaltspiele
    1400
  • Gerä­te­le­bens­dauer, elek­tri­sche Schaltspiele
    200
  • Gerä­te­le­bens­dauer (Summe Mech.- und Elek­tri­sche­le­bens­dauer) IEC 60947-3 Tab.4
    1600
Span­nung
  • Isola­ti­onss­pan­nung Ui
    1000 V
  • Stoß­span­nungs­fes­tig­keit Uimp
    8000 V
Sicherheit
  • IP-Klasse (Ingress Protec­tion)
    IP3X
Abmes­sungen
  • Höhe
    206 mm
  • Breite
    106 mm
  • Tiefe
    104 mm
  • Abstand Sammelschienen
    40 mm

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACh-SVHC frei Ja

Zertifizierungen und Dokumente

Hager REACH declaration LT055
PDF
Hager RoHS Report LT055
PDF

Downloads

  • Produktbild

    Bild LT055 | Hager Deutschland

    Produktbild LT055

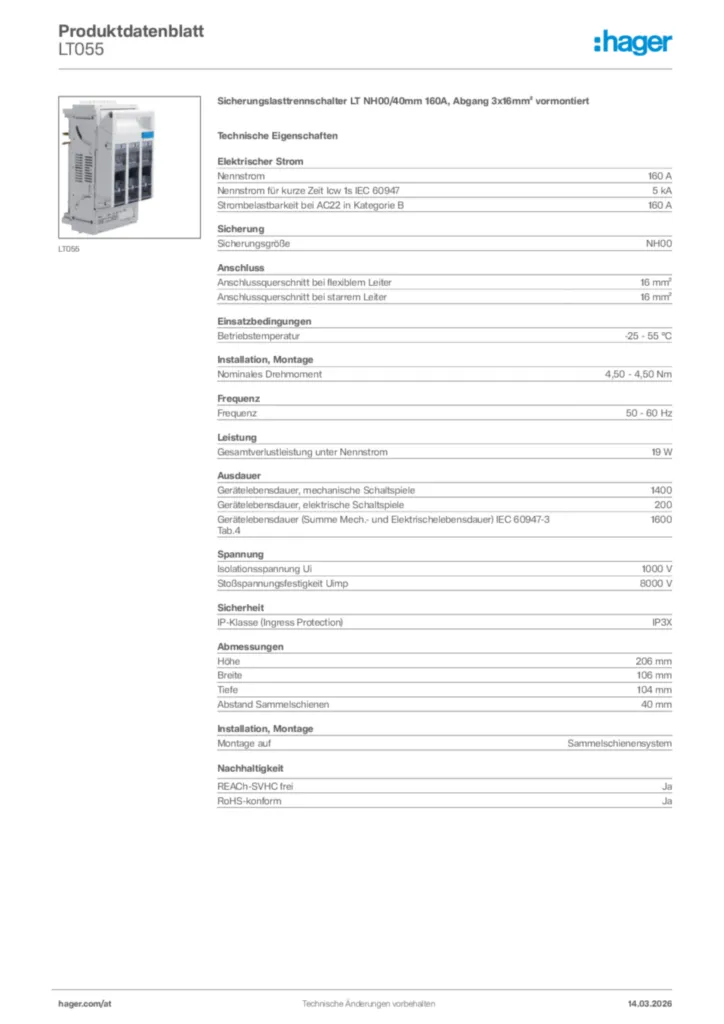

  • Product datasheet

    Bild Hager Produktdatenblatt LT055 | Hager Deutschland

    Hager Produktdatenblatt LT055

    Sicherungslasttrennschalter LT NH00/40mm 160A, Abgang 3x16mm² vormontiert

    PDF

  • Montageanleitung

    Bild Montageanleitung für LT0xx, S00xx - Sicherungslasttrennschalter (DE-EN-IT-FR, Stand: 03.2010) | Hager Deutschland

    Montageanleitung für LT0xx, S00xx - Sicherungslasttrennschalter (DE-EN-IT-FR, Stand: 03.2010)

    Montageanleitung en-GB, fr-FR, de-DE, it-IT 2020-01-01

    PDF
    1,08 MB

  • Technischer Anhang (Einzelprodukt)

    Bild Verlustleistungsdatenblatt | Hager Deutschland

    Verlustleistungsdatenblatt

    Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

    PDF
    847,80 kB

  • Konformitätserklärung

    Bild Declaration | Hager Deutschland

    Declaration

    Konformitätserklärung International 2023-08-03

    PDF
    78,40 kB
    Bild EU Declaration of Conformity | Hager Deutschland

    EU Declaration of Conformity

    Konformitätserklärung en-GB, de-DE 2023-09-14

    PDF
    699,30 kB
