Leitungsführungskanal aus Stahlblech LFS 30x30 verkehrsweiß LFS3003009016
EAN
4012740027410
Marke
Hager
VPE
20 m
Preisgruppe
T22
Preis
45,60 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abzweigdose für Leitungsführungskanal 1 Produkte verfügbar -
Kupplung für Leitungsführungskanal 1 Produkte verfügbar -
Endstück für Leitungsführungskanal 1 Produkte verfügbar -
Erdungsset 1 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Abmessungen
-
Höhe30 mm
-
Breite32 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt720 - 720 mm²
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)3
Werkstoff
-
WerkstoffStahl
-
OberflächeLackiert
-
RAL Nummer9016
-
FarbeVerkehrsweiß
Sicherheit
-
Stoßfestigkeit IKIK08
-
IP-Klasse (Ingress Protection)IP30
Normen
-
Geeignet für Funktionserhalt nach DIN4102-12Nein
Einsatzbedingungen
-
Betriebstemperatur-5 - 90 °C
Konnektivität
-
KanalverbindungExtra Kupplungen
Ausstattung
-
Anzahl der Trennwände0
-
Kammeranzahl1 - 1
-
Anzahl steckbare Trennwände0
-
Kabelhalteklammer im Lieferumfang enthaltenNein
-
Mit SchutzfolieNein
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

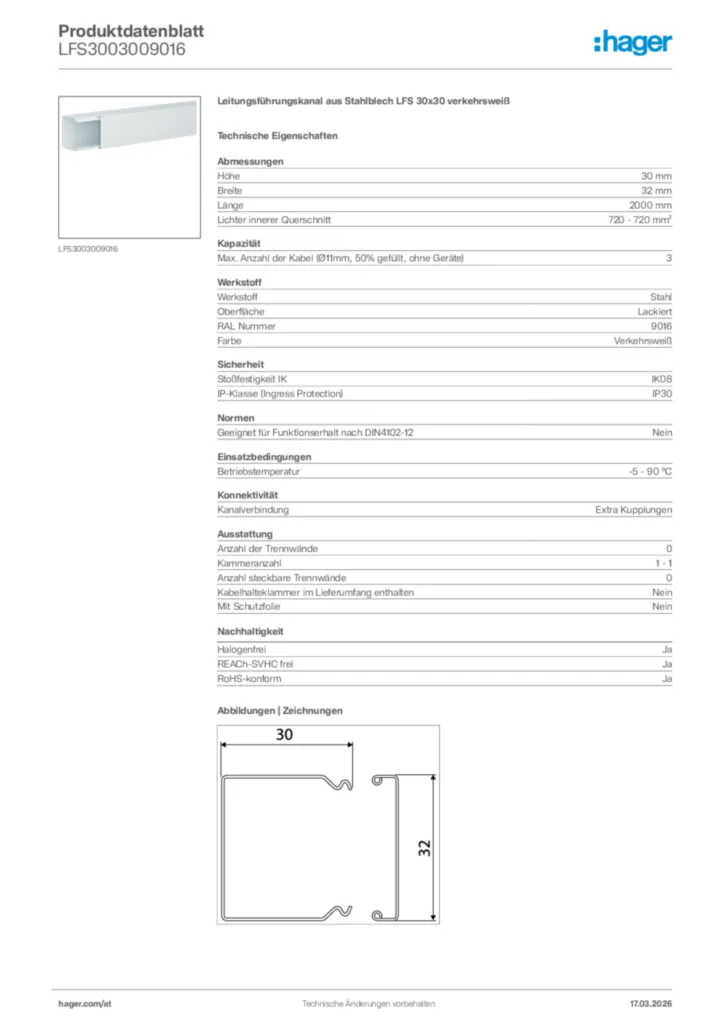

Hager Produktdatenblatt LFS3003009016
Leitungsführungskanal aus Stahlblech LFS 30x30 verkehrsweiß
PDF -
Montageanleitung
Montageanleitung für Erdungskralle R4320, R4325 und R4330
Montageanleitung International 2019-02-19
PDF4,94 MB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
Konformitätserklärung
CE-Konformitätserklärung für LFSxx - Elektroinstallationskanal für Wand und Decke (DE-EN, Stand: 09.2021)
Konformitätserklärung en-GB, de-DE 2021-09-30
PDF633,95 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
R2293VERZKlammer aus Stahlblech zu Leitungsführungskanal LFS mit Oberteil 200mm verzinktPreis4,76 €/ Stück * -
2
R2292VERZKlammer aus Stahlblech zu Leitungsführungskanal LFS mit Oberteil 150mm verzinktPreis4,50 €/ Stück * -
3
R2291VERZKlammer aus Stahlblech zu Leitungsführungskanal LFS mit Oberteil 100mm verzinktPreis4,16 €/ Stück * -
4
R2290VERZKlammer aus Stahlblech zu Leitungsführungskanal LFS mit Oberteil 60mm verzinktPreis3,99 €/ Stück * -
5
M7249Klammer frei positionierbar aus PC/ABS halogenfrei zu LF mit Oberteil 110mmPreis1,98 €/ Stück *
Ausschreibungstext
Leitungsführungskanal aus Stahlblech LFS 30x30 verkehrsweiß
Elektro-Installationskanal-System Leitungsführungskanal aus Stahlblech nach DIN EN 50085-1 zur Leitungsverlegung. Kanalunterteil/-oberteil mit vorgestanzter Bodenlochung im Abstand von 200 mm. Kupplungen zur Potenzialausgleichsverbindung der Kanalunterteile sowie zur einfachen und passgenauen Kanalverbindung.
Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 30 mm
Breite: 32 mm
Länge: 2000 mm
Lichter innerer Querschnitt: 720 - 720 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 3
Werkstoff: Stahl
Oberfläche: Lackiert
Halogenfrei: Ja
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP30
Kanalverbindung: Extra Kupplungen
Anzahl der Trennwände: 0
Anzahl steckbare Trennwände: 0
Kabelhalteklammer im Lieferumfang enthalten: Nein
Mit Schutzfolie: Nein
Fabrikat : Hager oder gleichwertig
Artikel : LFS3003009016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Elektro-Installationskanal-System Leitungsführungskanal aus Stahlblech nach DIN EN 50085-1 zur Leitungsverlegung. Kanalunterteil/-oberteil mit vorgestanzter Bodenlochung im Abstand von 200 mm. Kupplungen zur Potenzialausgleichsverbindung der Kanalunterteile sowie zur einfachen und passgenauen Kanalverbindung.
Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 30 mm
Breite: 32 mm
Länge: 2000 mm
Lichter innerer Querschnitt: 720 - 720 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 3
Werkstoff: Stahl
Oberfläche: Lackiert
Halogenfrei: Ja
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP30
Kanalverbindung: Extra Kupplungen
Anzahl der Trennwände: 0
Anzahl steckbare Trennwände: 0
Kabelhalteklammer im Lieferumfang enthalten: Nein
Mit Schutzfolie: Nein
Fabrikat : Hager oder gleichwertig
Artikel : LFS3003009016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
