Leitungsführungskanal aus PVC LF 40x90mm lichtgrau LF4009007035
Leitungsführungskanal LF 40x90mm aus PVC in Lichtgrau, entspricht DIN EN 50085-1. Ausgestattet mit Trennwandmöglichkeit Kanalunterteil und -oberteil sowie vorgestanzter Bodenlochung im 125 mm Abstand. Einfache Montage durch vormontierte Kupplungen und Rückhalteklammern. Geeignet für strukturierte Kabelorganisation in Elektroinstallationen.
EAN
4012740149488
Marke
Hager
VPE
20 m
Preisgruppe
T20
Preis
12,66 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schallbarriere 1 Produkte verfügbar -
Abzweigdose für Leitungsführungskanal 1 Produkte verfügbar -
Trennwand für Leitungsführungskanal 1 Produkte verfügbar -
Außeneck für Leitungsführungskanal 1 Produkte verfügbar -
Flachwinkel für Leitungführungskanal 1 Produkte verfügbar -
Inneneck für Leitungsführungskanal 1 Produkte verfügbar
Technische Merkmale
Abmessungen
-
Höhe40 mm
-
Breite90 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt2400 - 2400 mm²
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)10
Werkstoff
-
WerkstoffPolyvinylchlorid (PVC)
-
OberflächeUnbehandelt
-
RAL Nummer7035
-
FarbeLichtgrau
Sicherheit
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP30
Normen
-
Geeignet für Funktionserhalt nach DIN4102-12Nein
Einsatzbedingungen
-
Betriebstemperatur-5 - 60 °C
Konnektivität
-
KanalverbindungVormontierte Kupplungen
Ausstattung
-
Anzahl der Trennwände0
-
Kammeranzahl1 - 2
-
Anzahl steckbare Trennwände1
-
Kabelhalteklammer im Lieferumfang enthaltenJa
-
Mit SchutzfolieNein
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

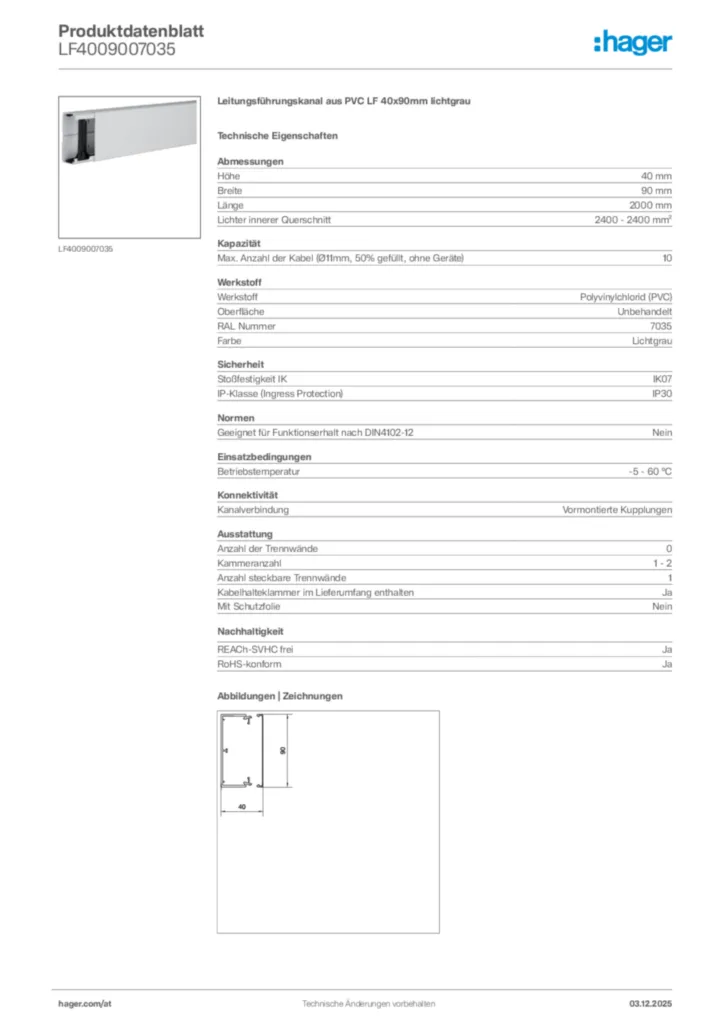

Hager Produktdatenblatt LF4009007035
Leitungsführungskanal aus PVC LF 40x90mm lichtgrau
PDF -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
DXF Dateien
DXF Dateien International 2023-02-02
DXF367,06 kB -
STEP Dateien
STEP Dateien International 2023-02-02
STP304,62 kB -
With variables
Product drawing
Produkt Zeichnung International 2023-02-02
PDF67,15 kB -
Konformitätserklärung
T062B_EU-Declaration-of-conformity_DE-EN_LF-LFE
Konformitätserklärung International 2023-02-07
PDF52,28 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
R2293VERZKlammer aus Stahlblech zu Leitungsführungskanal LFS mit Oberteil 200mm verzinktPreis4,76 €/ Stück * -
2
R2292VERZKlammer aus Stahlblech zu Leitungsführungskanal LFS mit Oberteil 150mm verzinktPreis4,50 €/ Stück * -
3
R2291VERZKlammer aus Stahlblech zu Leitungsführungskanal LFS mit Oberteil 100mm verzinktPreis4,16 €/ Stück * -
4
R2290VERZKlammer aus Stahlblech zu Leitungsführungskanal LFS mit Oberteil 60mm verzinktPreis3,99 €/ Stück * -
5
M7249Klammer frei positionierbar aus PC/ABS halogenfrei zu LF mit Oberteil 110mmPreis1,98 €/ Stück *
Ausschreibungstext
Leitungsführungskanal aus PVC LF 40x90mm lichtgrau
Elektro-Installationskanal-System Leitungsführungskanal aus Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung. Kanalunterteil/-oberteil mit Trennwand-Einbaumöglichkeit, einrastbar, mit vorgestanzter Bodenlochung im Abstand von 125 mm, mit vormontierten Kupplungen zur einfachen Ausrichtung bei Ein-Mann-Montage und vormontierte anstellbaren Rückhalteklammern.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 40 mm
Breite: 90 mm
Länge: 2000 mm
Lichter innerer Querschnitt: 2400 - 2400 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 10
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Lichtgrau
RAL Nummer: 7035
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Kanalverbindung: Vormontierte Kupplungen
Anzahl der Trennwände: 0
Anzahl steckbare Trennwände: 1
Kabelhalteklammer im Lieferumfang enthalten: Ja
Mit Schutzfolie: Nein
Fabrikat : Hager oder gleichwertig
Artikel : LF4009007035
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Elektro-Installationskanal-System Leitungsführungskanal aus Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung. Kanalunterteil/-oberteil mit Trennwand-Einbaumöglichkeit, einrastbar, mit vorgestanzter Bodenlochung im Abstand von 125 mm, mit vormontierten Kupplungen zur einfachen Ausrichtung bei Ein-Mann-Montage und vormontierte anstellbaren Rückhalteklammern.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 40 mm
Breite: 90 mm
Länge: 2000 mm
Lichter innerer Querschnitt: 2400 - 2400 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 10
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Lichtgrau
RAL Nummer: 7035
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Kanalverbindung: Vormontierte Kupplungen
Anzahl der Trennwände: 0
Anzahl steckbare Trennwände: 1
Kabelhalteklammer im Lieferumfang enthalten: Ja
Mit Schutzfolie: Nein
Fabrikat : Hager oder gleichwertig
Artikel : LF4009007035
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
