    EAN
    4010330740046
    Marke
    Hager
    VPE
    4 Stück

    Sicherungsunterteil NH00 3x160A, mit Käfigklemme bis 70mm², für Montageplatte L00

    Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler

    Melden Sie sich an, um eine Produktliste zu erstellen

    Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

    Ein Konto erstellen Anmelden

    Wählen Sie Ihren Fachgroßhandel

    Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

    Sicherungsunterteil NH00 3x160A, mit Käfigklemme bis 70mm², für Montageplatte

    L00

    • Technische Merkmale
    • Umweltwert
    • Downloads
    Datenblatt

    Technische Merkmale

    Elek­tri­scher Strom
    • Bemes­sungs­strom IN
      160 A
    • Nenn­strom für Siche­rungs­ein­sätze
      6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A
    Siche­rung
    • Siche­rungs­größe
      NH00
    Archi­tektur
    • Polan­zahl
      3
    Anschluss
    • Anschluss-/­Ste­ckertyp Eingang
      Käfig­klemme
    • Anschluss­quer­schnitt bei starrem Leiter
      1.5 - 70 mm²
    • Anschluss­quer­schnitt bei flexi­blem Leiter
      1.5 - 70 mm²
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment
      8 - 8 Nm
    • Montage auf
      Monta­ge­platte
    • Verti­kale Montage möglich
      Ja
    • Einbau-/­An­schlus­sort
      Vorne, Waage­recht, Senk­recht
    • Nomi­nales Dreh­mo­ment Obere Klemme
      2,60 - 2,60 Nm
    • Nomi­nales Dreh­mo­ment Untere Klemme
      2,60 - 2,60 Nm
    Leis­tung
    • Leis­tungs­ab­gabe bei IN
      4,95 W
    • Leis­tungs­ab­gabe des im Gerät instal­lierten Siche­rungs­ele­ments
      12 W
    Span­nung
    • Isola­ti­onss­pan­nung Ui
      8000 V
    • Über­span­nungs­ka­te­gorie gemäß IEC 60947-1
      3
    • Bemes­sungs­be­triebss­pan­nung Ue
      690 - 690 V
    Sicherheit
    • IP-Klasse (Ingress Protec­tion)
      IP00
    • Konven­ti­o­neller Frei­luft-ther­mi­scher Strom mit Siche­rungs­ein­satz und Stan­dard­quer­schnitt IEC 60947-1
      160 A
    Nur für den internen Gebrauch
    • Stan­dard
      IEC/EN 60269
    Abmes­sungen
    • Länge
      135 mm
    • Breite
      85 mm
    • Höhe
      100 mm
    Belast­bar­keit
    • Gerä­te­le­bens­dauer, mecha­ni­sche Schaltspiele
      1400
    • Gerä­te­le­bens­dauer, elek­tri­sche Schaltspiele
      200
    Frequenz
    • Frequenz
      50 - 60 Hz
    Funk­ti­onen
    • Einschwenk­vor­rich­tung
      Nein
    Einsatz­be­din­gungen
    • Lager-/Trans­port­tem­pe­ratur
      -25 - 70 °C
    • Grad der Verun­rei­ni­gung nach IEC 60664/IEC 60947-2
      3
    • Betrieb­stem­pe­ratur
      -25 - 70 °C

    Umweltwert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja
    REACh-SVHC frei Ja

    Zertifizierungen und Dokumente

    REACH declaration L00
    PDF
    RoHS Report L00
    PDF

    Downloads

    • Produktbild

      Bild L00 | Hager Deutschland

      Produktbild L00

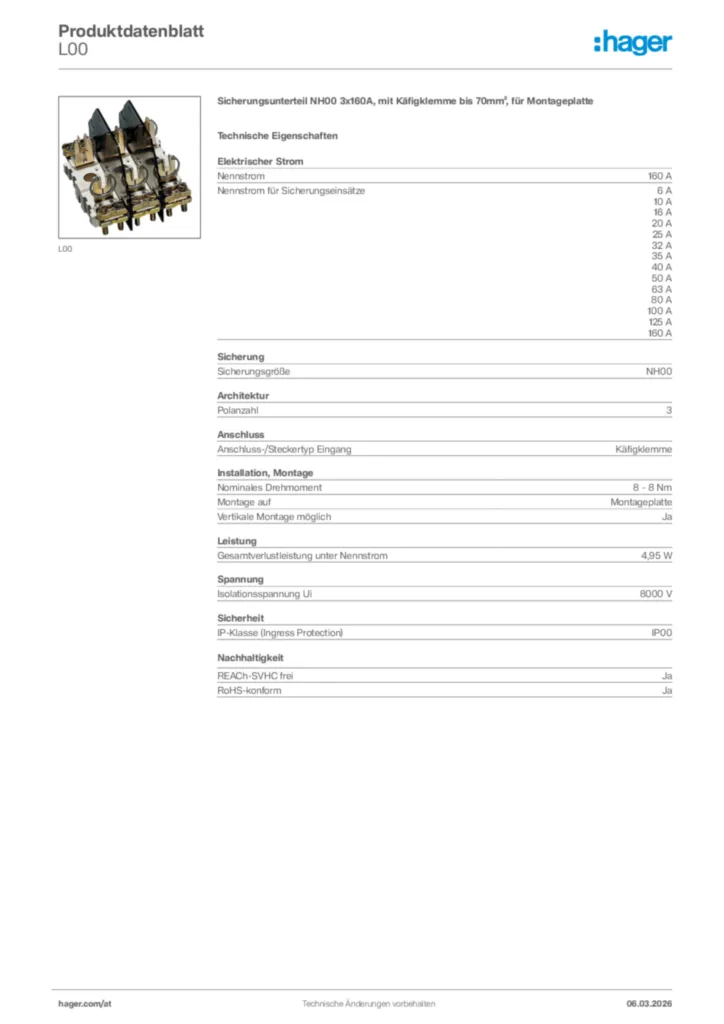

    • Produktdatenblatt

      Bild Hager Produktdatenblatt L00 | Hager Deutschland

      Hager Produktdatenblatt L00

      Sicherungsunterteil NH00 3x160A, mit Käfigklemme bis 70mm², für Montageplatte

      PDF

    • Technischer Anhang (Einzelprodukt)

      Bild Verlustleistungsdatenblatt | Hager Deutschland

      Verlustleistungsdatenblatt

      Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

      PDF
      847,80 kB
