SLS-Schalter 3 polig E-Charakteristik 100A für Sammelschiene QuickConnect HTS390E
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
catalog.pageproduct.tab_additional_title.link
Architektur
-
AuslösecharakteristikE
-
Polart3P
-
Polanzahl3
-
Position Neutralleiterohne Neutralleiter
-
Polanzahl abgesichert3
Installation, Montage
-
Montage aufSammelschiene
-
Nominales Drehmoment4 - 4 Nm
Spannung
-
Isolationsspannung Ui690 V
-
Bemessungsbetriebsspannung Ue230 - 400 V
-
VersorgungsspannungsartAC
Elektrischer Strom
-
Bemessungsstrom IN100 A
-
Einstellung des thermischen Auslösers in AC1,05 - 1,2 A
-
Bemessungsabschaltvermögen ICN25 kA
Kapazität
-
Anzahl Module4,50
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 35 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 50 mm²
Abmessungen
-
Höhe158 mm
-
Breite81 mm
-
Tiefe116 mm
-
Breite/Dicke Sammelschiene12 - 12 mm
-
Abstand Sammelschienen40 mm
Leistung
-
Verlustleistung pro Pol18,60 W
-
Leistungsabgabe bei IN55,80 W
Frequenz
-
Frequenz50 - 60 Hz
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-25 - 80 °C
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Ausstattung
-
QuickConnectcatalog.pageproduct.attribute_boolean.yes
-
Plombierbarcatalog.pageproduct.attribute_boolean.yes
catalog.pageproduct.title_sustainability.h2
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. catalog.pageproduct.product_description_learn_more.link
catalog.pageproduct.sustainability_block.downloads_h3
catalog.pageproduct.title_asset.h2
-
Produktbild
-
GeneratedProductDatasheet

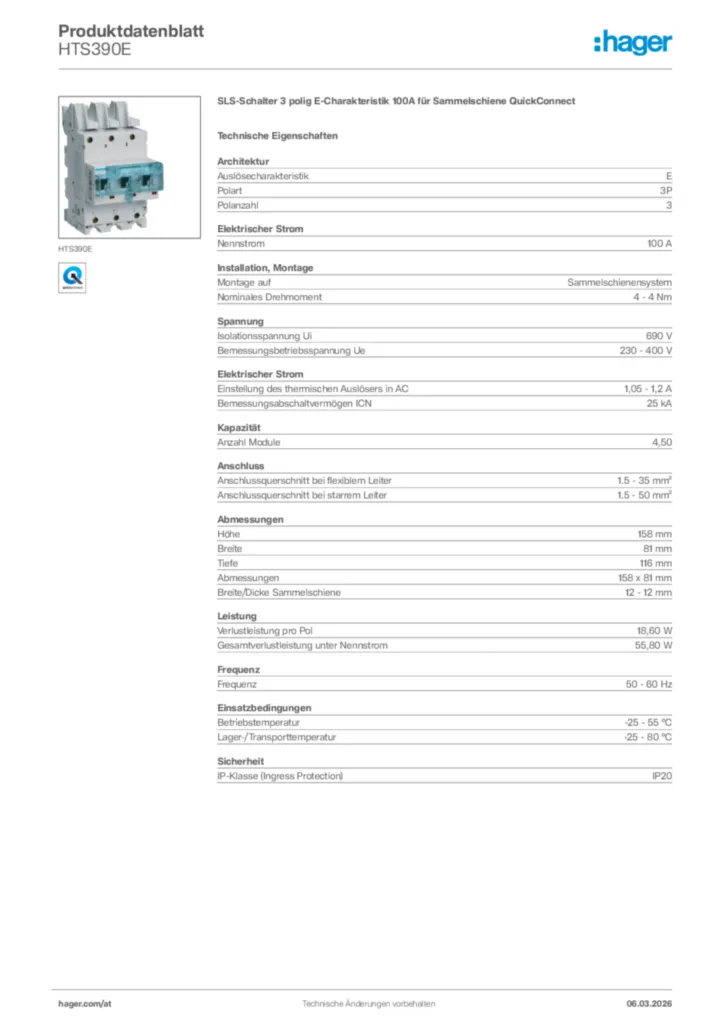

Hager Produktdatenblatt HTS390E
