SLS-Schalter 3 polig E-Charakteristik 80A für Sammelschiene QuickConnect HTS380E
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Architektur
-
AuslösecharakteristikE
-
Polart3P
-
Polanzahl3
-
Position Neutralleiterohne Neutralleiter
-
Polanzahl abgesichert3
Installation, Montage
-
Montage aufSammelschiene
-
Nominales Drehmoment4 - 4 Nm
Spannung
-
Isolationsspannung Ui690 V
-
Bemessungsbetriebsspannung Ue230 - 400 V
-
VersorgungsspannungsartAC
Elektrischer Strom
-
Bemessungsstrom IN80 A
-
Einstellung des thermischen Auslösers in AC1,05 - 1,2 A
-
Bemessungsabschaltvermögen ICN25 kA
Kapazität
-
Anzahl Module4,50
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 35 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 50 mm²
Abmessungen
-
Höhe158 mm
-
Breite81 mm
-
Tiefe116 mm
-
Breite/Dicke Sammelschiene12 - 12 mm
-
Abstand Sammelschienen40 mm
Leistung
-
Verlustleistung pro Pol14,20 W
-
Leistungsabgabe bei IN42,60 W
Frequenz
-
Frequenz50 - 60 Hz
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-25 - 80 °C
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Ausstattung
-
QuickConnectJa
-
PlombierbarJa
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

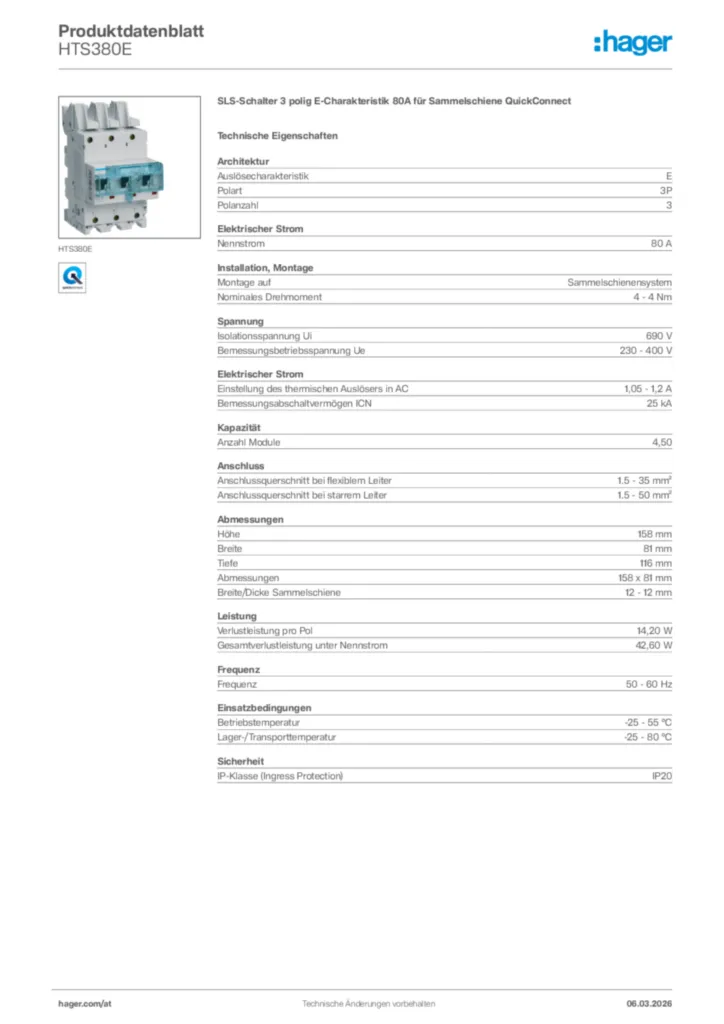

Produktbild
-
Produktdatenblatt
Hager Produktdatenblatt HTS380E
SLS-Schalter 3 polig E-Charakteristik 80A für Sammelschiene QuickConnect
PDF -
Montageanleitung
Betriebs- und Montageanleitung für HTS380C, HTS680E - SLS Schalter 3-/4-polig für Sammelschiene QuickConnect (DE, Stand: 12.2009)
Montageanleitung de-DE 2020-01-01
PDF1,90 MB -
Konformitätserklärung
Konformitätserklärung en-US 2026-07-15
PDF258,56 kB
Mehr Downloads
