SLS-Schalter 3 polig E-Charakteristik 40A für Sammelschiene QuickConnect HTS340E
EAN
3250613303143
Marke
Hager
VPE
1 Stück
Preisgruppe
H30
Preis
603,63 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Multifunktionsverschluss für Schalter 2 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
Architektur
-
AuslösecharakteristikE
-
Polart3P
-
Polanzahl3
Installation, Montage
-
Montage aufSammelschienensystem
Spannung
-
Isolationsspannung Ui690 V
-
Bemessungsbetriebsspannung Ue230 - 400 V
Elektrischer Strom
-
Nennstrom40 A
-
Einstellung des thermischen Auslösers in AC1,05 - 1,2 A
Kapazität
-
Anzahl Module4,50
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1 - 16 mm²
-
Anschlussquerschnitt bei starrem Leiter1 - 25 mm²
Abmessungen
-
Höhe158 mm
-
Breite81 mm
-
Tiefe116 mm
-
Breite/Dicke Sammelschiene12 - 12 mm
Leistung
-
Verlustleistung pro Pol6,60 W
-
Gesamtverlustleistung unter Nennstrom19,80 W
Frequenz
-
Frequenz50 - 60 Hz
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-25 - 80 °C
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Ausstattung
-
QuickConnectJa
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

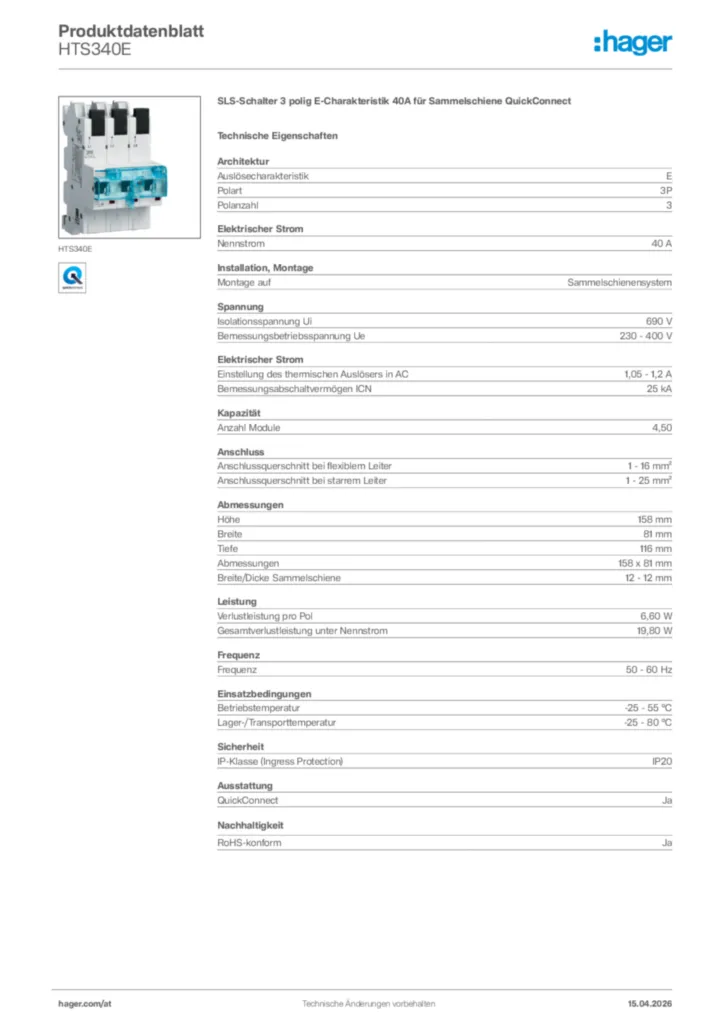

Produktbild
-
Montageanleitung
Betriebs- und Montageanleitung für HTS110E, HTS316C, HZT532, ZY415MS, ZY90MS - SLS-Schalter, Zubehör (DE, Stand: 12.2009)
Montageanleitung de-DE 2020-01-01
PDF1,93 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HTN116ESLS-Schalter 1 polig E-Charakteristik 16A für HutschienenmontagePreis167,33 €/ Stück * -
2
HTN120ESLS-Schalter 1 polig E-Charakteristik 20A für HutschienenmontagePreis175,04 €/ Stück * -
3
HTN125ESLS-Schalter 1 polig E-Charakteristik 25A für HutschienenmontagePreis175,04 €/ Stück * -
4
HTN132ESLS-Schalter 1 polig E-Charakteristik 32A für HutschienenmontagePreis180,30 €/ Stück * -
5
HTN135ESLS-Schalter 1 polig E-Charakteristik 35A für HutschienenmontagePreis180,30 €/ Stück *
Ausschreibungstext
SLS-Schalter 3 polig E-Charakteristik 40A für Sammelschiene QuickConnect
SH-Schalter nach DIN VDE 0641-21 und Maßnorm DIN 43880 Baugröße 6. SLS in verschieden poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Steckkontaktierung für direkte Sammelschienenmontage. Der serienmäßige Multifunktionsverschluß ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten, für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.
Auslösecharakteristik: E
Polart: 3P
Polanzahl: 3
Nennstrom: 40 A
Montage auf: Sammelschienensystem
Isolationsspannung Ui: 690 V
Bemessungsbetriebsspannung Ue: 230 - 400 V
Einstellung des thermischen Auslösers in AC: 1,05 - 1,2 A
Anzahl Module: 4,50
Anschlussquerschnitt bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt bei starrem Leiter: 1 - 25 mm²
Höhe: 158 mm
Breite: 81 mm
Tiefe: 116 mm
Verlustleistung pro Pol: 6,60 W
Fabrikat : Hager oder gleichwertig
Artikel : HTS340E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
SH-Schalter nach DIN VDE 0641-21 und Maßnorm DIN 43880 Baugröße 6. SLS in verschieden poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Steckkontaktierung für direkte Sammelschienenmontage. Der serienmäßige Multifunktionsverschluß ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten, für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.
Auslösecharakteristik: E
Polart: 3P
Polanzahl: 3
Nennstrom: 40 A
Montage auf: Sammelschienensystem
Isolationsspannung Ui: 690 V
Bemessungsbetriebsspannung Ue: 230 - 400 V
Einstellung des thermischen Auslösers in AC: 1,05 - 1,2 A
Anzahl Module: 4,50
Anschlussquerschnitt bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt bei starrem Leiter: 1 - 25 mm²
Höhe: 158 mm
Breite: 81 mm
Tiefe: 116 mm
Verlustleistung pro Pol: 6,60 W
Fabrikat : Hager oder gleichwertig
Artikel : HTS340E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
